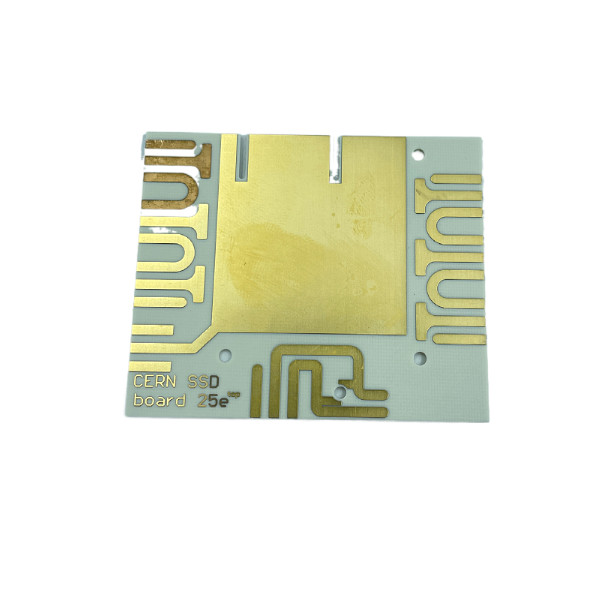

FR4 백색 솔더 마스크 회로판

무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.
x임피던스 제어 | ±10% | 실크 스크린 색상 | 하얀, 검은, 노란, 기타 등등. |
---|---|---|---|
판 두께 | 0.2-3.2mm | 민 트레이스폭 / 공간 | 3/3MIL |
구리 두께 | 1-4온스 | 솔더 마스크 색 | 녹색, 푸른, 하얀, 검은, Etc. |
소재 | FR4 | 표면 마감 | HASL, ENIG, OSP, 기타 등등. |
강조하다 | FR4 고주파 PCB,화이트 솔더 마스크 회로 보드,3.2mm 고주파 PCB |
제품 설명:
고주파 PCB는 고주파 신호를 전송할 수 있는 능력으로 인해 우수한 전기 성능을 제공하는 고성능 인쇄판입니다.이 보드는 FR4 재료로 만들어졌으며 2 ~ 10 층의 계층으로 제공됩니다.. 그들은 0.2에서 3.2mm의 넓은 범위의 보드 두께에서 제조 될 수 있습니다. 또한 그들은 HASL, ENIG, OSP와 같은 다양한 표면 완공으로 제공됩니다.각종 구리 두께고주파 인쇄판은 우수한 전기 성능과 최적의 신호 전송을 요구하는 응용 프로그램에 필수적입니다.
특징:
- 제품명: 고주파 PCB
- 소재: FR4
- 실크 스크린 색상: 흰색, 검은색, 노란색, 등등
- 분 구멍 크기: 0.2mm
- 판 두께: 0.2-3.2mm
- 미나트 트레스 너비/공간: 3/3밀리
- 고주파 인쇄판
- 고성능 인쇄 회로판
- 초고속 인쇄 회로판
- 고밀도 인쇄 회로판
기술 매개 변수:
속성 | 세부 사항 |
---|---|
소재 | FR4 |
포장 | 진공 포장, 거품 봉지, 카튼 상자 등 |
미니 추적 너비/공간 | 3/3밀리 |
분 구멍 크기 | 00.2mm |
임페던스 제어 | ±10% |
솔더 마스크 색상 | 녹색, 파란색, 흰색, 검은색 등등 |
레이어 | 2-10 |
구리 두께 | 1~4온스 |
실크 스크린 색상 | 흰색, 검은색, 노란색 등등 |
표면 마감 | HASL, ENIG, OSP 등등 |
적용 | 고성능 회로판, 고주파 회로판, 고성능 인쇄판 |
응용 프로그램:
JIETENG 고주파 회로 보드는 모든 고성능 애플리케이션에 대한 완벽한 솔루션입니다.이 우수한 품질의 인쇄 회로 보드는 가장 까다로운 응용 프로그램의 요구를 충족하도록 설계되었습니다. 고 주파수 인쇄판은 흰색, 검은색, 노란색과 같은 다양한 실크 스크린 색상을 갖추고 있습니다. 보드는 또한 녹색, 파란색,흰색이 인쇄 회로 보드는 구리 두께 1~4온스, 보드 두께 0.2~3.2mm로 설계되었습니다.우리의 모든 보드는 우수한 성능을 위해 FR4 재료로 만들어집니다. 당신이 고성능 인쇄 회로 보드 또는 고주파 인쇄 보드를 찾고 있는지 여부, JIETENG는 당신을위한 완벽한 솔루션을 가지고 있습니다.
사용자 정의:
JIETENG는 우수한 전기 및 기계적 특성을 가진 다양한 고주파 PCB를 제공합니다.우리의 맞춤형 고주파 PCB는 고성능 및 고주파 애플리케이션에 널리 사용됩니다다음은 우리의 고주파 PCB의 주요 특징입니다:
- 브랜드 이름: JIETENG
- 모델 번호: PCB 회로판
- 원산지: 중국
- 포장: 진공 포장, 거품 봉지, 카튼 상자 등
- 분 구멍 크기: 0.2mm
- 실크 스크린 색상: 흰색, 검은색, 노란색, 등등
- 판 두께: 0.2-3.2mm
- 솔더 마스크 색상: 녹색, 파란색, 흰색, 검은색 등
우리의 모든 고주파 PCB는 고품질의 재료와 부품으로 제조되며 고주파 애플리케이션에서 우수한 성능과 신뢰성을 제공하기 위해 설계되었습니다.우리는 첨단 기술을 사용하여 고주파 PCB에서 최고 수준의 품질을 보장합니다.우리의 고주파 PCB는 최고 수준의 성능과 신뢰성을 충족하도록 설계되었습니다.
우리는 또한 고객의 특정 요구 사항을 충족시키기 위해 주문 제작 된 고 주파수 PCB를 제공합니다.우리의 경험이 풍부한 엔지니어들은 당신의 정확한 사양을 충족하는 PCB를 설계하기 위해 당신과 긴밀히 협력할 것입니다.우리의 고주파 PCB는 고주파 애플리케이션에서 우수한 성능을 제공하기 위해 설계되었습니다.
신뢰할 수 있고 고성능의 고주파 PCB를 찾고 있다면, 오늘 저희에게 연락하십시오. 우리는 최고 품질의 제품과 서비스를 제공하는 것이 더 행복합니다.
지원 및 서비스:
고주파 PCB 기술 지원 및 서비스는 고객이 제품을 신뢰할 수 있고 최고 품질로 보장받을 수 있습니다.우리의 완전히 훈련 된 엔지니어와 기술자는 설계에 고객에 도움을 제공 합니다, 생산, 고주파 PCB의 문제 해결을 위해. 우리는 제공합니다:
- 주문 디자인 및 제조 서비스
- 현장 기술 지원 및 수리 서비스
- 최신 기술과 제품에 대한 교육
- 지속적인 유지보수 및 업그레이드
- 고주파 전기 및 기계 설계에 대한 전문 지식
높은 주파수 PCB 기술 지원 및 서비스는 고객의 요구를 충족하고 그들의 제품이 최고 품질과 신뢰성을 보장하도록 설계되었습니다.우리의 서비스에 대해 더 많은 것을 배우기 위해 오늘 저희에게 연락하고 우리는 당신의 고 주파수 PCB 필요에 대해 당신을 도울 수 있습니다.
포장 및 운송:
고주파 PCB 포장 및 운송:
고 주파수 PCB는 일반적으로 정적 자유 가방이나 반 정적 거품으로 된 상자에 포장되어 두 번째 패키지에 배치되어 배송됩니다.PCB는 운송 중에 충격과 진동으로부터 보호 할 수있는 충분한 완충 물질이있는 상자에 배송되어야합니다.상자는 습기와 오염물질의 침투를 막기 위해 단단히 닫아야 합니다. 또한 상자는 적절한 운송 정보로 표시되어야 합니다.
FAQ:
- Q:고주파 PCB의 브랜드 이름은 무엇입니까?
A:브랜드 이름은 JIETENG입니다. - Q:고주파 PCB의 모델 번호는 무엇입니까?
A:모델 번호는 PCB 회로판입니다. - Q:고주파 PCB는 어디서 만들어지죠?
A:고주파 PCB는 중국에서 만들어집니다. - Q:고주파 PCB에 사용되는 재료는 무엇입니까?
A:고주파 PCB에 사용되는 재료는 FR-4입니다. - Q:고주파 PCB의 최대 계층 수는 무엇입니까?
A:고주파 PCB의 최대 층 수는 8층입니다.
