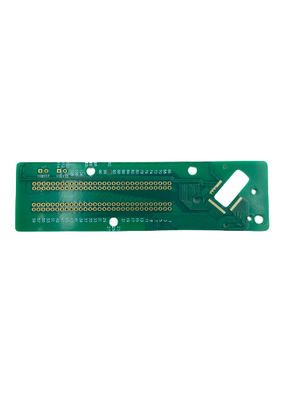

0.5mm 부품 피치 PCB SMT 화면과 함께 화면 두께 1.6mm
| Place of Origin | China |
|---|---|
| 브랜드 이름 | JIETENG |
| Model Number | PCB circuit board |
| 최소 주문 수량 | 협상 가능 |
| 가격 | negotiable |
| 포장 세부 사항 | 비어 있는 통, 진공포장된 |
| 배달 시간 | 5-8 일로 일합니다 |
| 지불 조건 | 협상 가능 |
| 공급 능력 | 360000 평방미터 / 년 |
무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 실크 스크린 색상 | 흰색 | 표면가공도 | HASL |
|---|---|---|---|
| 솔더 마스크 색 | 녹색 | PCB 사이즈 | 100mm*100mm |
| PCB 레이어 | 2 층 | 제품 종류 | PCB SMT 집회 |
| 민. 구멍 치수 | 0.2 밀리미터 | PCB 두께 | 1.6mm |
| 강조하다 | 0.5mm 컴포넌트 피치 PCB SMT 조립,1.6 밀리미터 두께 PCB SMT 집회 |
||
제품 설명
0.5mm 부품 피치 PCB SMT 화면과 함께 화면 두께 1.6mm
제품 설명:
PCB SMT 어셈블리는 PCB 프린트 와이어링 어셈블리에 대한 우수한 정확성과 품질 관리를 제공합니다.그것은 표면 마운트 장치 (SMD) 를 인쇄 회로 보드 (PCB) 에 용접하는 매우 신뢰할 수있는 과정입니다.이 과정은 정밀한 부품 배치와 함께 0.1mm/0.1mm의 최소 라인 너비/공간과 0.5mm의 부품 피치를 포함합니다.이 과정은 우수한 품질과 견고성을 보장합니다.우리의 PCB SMT 조립 과정은 HASL (핫 에어 솔더 레벨링) 표면 완공으로 완료되어 평평하고 매끄럽고 솔더 가능한 표면을 보장합니다.우리는 또한 조립의 정확성과 품질을 보장하는 비행 탐사 시험 제공.
우리의 PCB SMT 조립 프로세스는 고 정밀 인쇄 회로 보드 용접, PCB 인쇄 배선 조립, 표면 마운트 장치 조립, 부품 배치 및 PCB 테스트를 제공합니다.우리의 경험이 많은 직원은 모든 인쇄 회로 보드 용접 필요를 처리하는 데 완전히 장착되어 있습니다.
특징:
- 제품 이름:PCB SMT 조립
- 테스트 타입:비행 탐사기 시험
- 최소선 너비/공간:00.1mm/0.1mm
- 구멍 크기:00.2mm
- 솔더 마스크 색상:녹색
- 구성 요소 피치:0.5mm
- 제품 특징:전자 회로판 조립, 인쇄 회로판 용접, 표면 장착 장치 조립
기술 매개 변수:
| 매개 변수 | 가치 |
|---|---|
| 최소 구멍 크기 | 00.2mm |
| PCB 물질 | FR-4 |
| PCB 크기 | 100mm x 100mm |
| 최소선 너비/공간 | 00.1mm / 0.1mm |
| PCB 레이어 | 2층 |
| 실크 스크린 색상 | 흰색 |
| 표면 마감 | HASL |
| 구리 두께 | 1온스 |
| PCB 두께 | 10.6mm |
| 시험 유형 | 비행 탐사기 시험 |
응용 프로그램:
JIETENG PCB 회로 보드는 고 정밀 인쇄 회로 보드 용접을위한 고급 제품입니다. 그것은 PCB 인쇄 와이어링 조립 및 PCB 조립에 널리 사용됩니다.이 제품의 PCB 크기는 100mm * 100mm이며 재료는 FR-4입니다.. 라인 너비 / 공간은 0.1mm / 0.1mm이며 부품 피치는 0.5mm입니다. 실크 스크린 색상은 흰색입니다.이 제품은 중국에서 숙련된 노동자들에 의해 제조되며 가장 높은 품질 기준을 충족합니다..
JIETENG PCB 회로 보드는 다양한 응용 시나리오에 적합합니다. 예를 들어 스마트 폰, 컴퓨터, 태블릿, 임베디드 시스템,자동차 전자기기, 의료기기, 소비자 전자제품 및 기타 분야. 그것은 우수한 전기 성능을 가지고있을뿐만 아니라 강한 열 저항, 마모 저항 및 부식 저항을 가지고 있습니다.그것은 인쇄 회로 보드 용접을위한 이상적인 솔루션입니다.
JIETENG PCB 회로 보드는 고 정밀 인쇄 회로 보드 용접에 대한 이상적인 선택입니다. 그것의 첨단 기술, 우수한 성능과 신뢰할 수있는 품질은 더 나은 경험을 가져다 줄 것입니다.우리는 고객에게 최고의 솔루션과 서비스를 제공하기 위해 최선을 다하고 있습니다. 우리는 당신의 협력을 기대합니다.
사용자 정의:
JIETENG PCB SMT 조립
- 브랜드 이름:JIETENG
- 모델 번호:PCB 회로판
- 원산지:중국
- PCB 두께:10.6mm
- 최소선 너비/공간:00.1mm/0.1mm
- 표면 마감:HASL
- 솔더 마스크 색상:녹색
- PCB 재료:FR-4
지원 및 서비스:
PCB SMT 어셈블리는 우리의 제품이 최고 수준의 품질과 성능을 충족하는지 확인하기 위해 기술 지원 및 서비스를 제공합니다.경험 많은 엔지니어와 기술자의 우리 팀은 제품 또는 관련 서비스에 대한 도움을 제공하고 질문에 대답 할 수 있습니다.우리는 전화, 이메일, 채팅, 온라인 지원 포럼을 통해 기술 지원을 제공합니다.그리고 고객들의 설치와 운영에 도움이 되는 다른 자원우리의 기술 지원 팀은 항상 고객이 가질 수 있는 모든 문제를 해결하는 데 도움이 됩니다.
포장 및 운송:
PCB SMT 조립용 포장 및 운송:
모든 PCB SMT 조립 제품은 산업 표준 반 정적 및 습도 장벽 물질을 사용하여 포장됩니다. 제품은 안전한 운송을 위해 상자에 신중하게 포장됩니다.운송 옵션에는 지상 운송이 포함됩니다., 항공, 그리고 국제 운송.
FAQ:
PCB SMT 조립
Q1: PCB SMT 조립은 무엇입니까?
A1:PCB SMT 조립은 표면 장착 기술 (SMT) 과정을 사용하여 표면 장착 부품으로 인쇄 회로 보드 (PCB) 를 조립하는 과정입니다.PCB는 일반적으로 모델 번호 PCB 회로 보드와 JIETENG에 의해 생산되며 중국에서 만들어집니다..
Q2: PCB SMT 조립의 이점은 무엇입니까?
A2:PCB SMT 조립은 더 작은 보드 면적 요구 사항, 향상 된 전기 성능, 더 높은 부품 밀도,더 나은 열 분산.
Q3: PCB SMT 조립에 사용되는 구성 요소는 무엇입니까?
A3:PCB SMT 조립에 사용되는 부품에는 표면 장착 저항, 콘덴서, 인덕터, 트랜지스터, 통합 회로 및 기타 표면 장착 장치가 포함됩니다.
Q4: PCB SMT 조립에 포함 된 단계는 무엇입니까?
A4:PCB SMT 조립에 관련된 단계에는 보드 준비, 부품 배치, 용접, 검사 및 테스트가 포함됩니다.
Q5: PCB SMT 조립에 대한 납품 시간은 무엇입니까?
A5:PCB SMT 조립의 납품 시간은 설계의 복잡성과 주문의 양에 달려 있습니다. 일반적으로 조립 프로세스를 완료하는 데 약 2-4 주가 걸립니다.
