높은 성능의 통합 회로 보드
| Place of Origin | China |
|---|---|
| 브랜드 이름 | JIETENG |
| Model Number | PCB circuit board |
| 최소 주문 수량 | 협상 가능 |
| 가격 | negotiable |
| 포장 세부 사항 | 비어 있는 통, 진공포장된 |
| 배달 시간 | 5-8 일로 일합니다 |
| 지불 조건 | 협상 가능 |
| 공급 능력 | 360000 평방미터 / 년 |
무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 솔더 마스크 색 | 녹색 | 민 행간 | 0.1 밀리미터 |
|---|---|---|---|
| 레이어 | 2 | 표면 마감 | HASL |
| 소재 | FR4 | 실크 스트린 색 | 흰색 |
| 민 구멍 치수 | 0.2 밀리미터 | 판 두께 | 1.6mm |
| 강조하다 | 고성능 융합 회로판,0.2mm 홀 통합 회로 보드 |
||
제품 설명

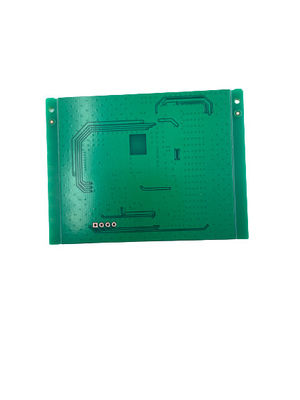

0.2mm의 최소 구멍 크기와 함께 고성능 통합 회로판
제품 설명:
SMT PCB 보드는 신뢰할 수 있고 효율적이며 고성능의 회로 보드 설계 및 조립 서비스를 제공하는 통합 회로 보드의 일종입니다.이 첨단 기술은 다양한 산업 분야에서 사용되고 있습니다., 자동차, 항공우주, 통신, 의료 및 소비자 전자제품 등. SMT PCB 보드는 FR4 재료로 만들어지고 최소 선 너비가 0.1mm, 최소 구멍 크기는 0.2mm. 보드의 용접 마스크 색상은 녹색입니다. SMT PCB 보드는 최적의 성능을 위해 조립 서비스와 고급 기능을 갖춘 통합 회로 보드 솔루션을 제공합니다.그것은 복잡한 회로 보드 설계에 대한 신뢰할 수 있고 효율적인 선택, 그것은 광범위한 응용 프로그램에 대한 이상적인 선택입니다.
특징:
- 제품명: SMT PCB 보드
- 다층 회로판
- 융합 회로 보드
- 전자 회로판
- 최소 선 너비: 0.1mm
- 표면 마감: HASL
- 임페던스 제어: 네
- 최소 선 간격: 0.1mm
- 구리 두께: 1온스
기술 매개 변수:
| 매개 변수 | 가치 |
|---|---|
| 인쇄 회로판 | SMT PCB 보드 |
| 융합 회로 보드 | 네 |
| 다층 회로판 | 네 |
| 구리 두께 | 1온스 |
| 소재 | FR4 |
| 실크 스크린 색상 | 흰색 |
| 판 두께 | 10.6mm |
| 대회 봉사 | 네 |
| 최소 선 너비 | 00.1mm |
| 임페던스 제어 | 네 |
| 표면 마감 | HASL |
| 미니 선 간격 | 00.1mm |
| 분 구멍 크기 | 00.2mm |
응용 프로그램:
JIETENG PCB 회로 보드는 녹색 용매 마스크로 FR4 재료로 만든 통합 회로 보드 (ICB) 이다.이 고품질 및 신뢰할 수 있는 다층 회로 보드는 인쇄 회로 보드 (PCB) 응용 프로그램에 완벽합니다, 높은 저항 제어와 최소 0.1mm의 라인 너비, 그리고 0.2mm의 최소 구멍 크기를 특징으로합니다.
JIETENG PCB 회로 보드는 소비자 전자제품, 자동차, 통신, 컴퓨터 및 의료 장비 등 다양한 응용 분야에서 사용하도록 설계되었습니다.이 PCB 보드는 높은 신뢰성과 성능을 필요로하는 사람들을 위해 완벽합니다, 그리고 그것은 다양한 산업에서 사용하기에 이상적입니다.
당신이 당신의 다음 프로젝트를 위해 신뢰할 수있는 인쇄 회로 보드 또는 더 복잡한 응용 프로그램에 대한 다층 회로 보드를 찾고 있는지 여부, JIETENG PCB 회로 보드는 완벽한 솔루션입니다.높은 저항 제어와 뛰어난 성능으로, 이 ICB는 모든 응용 프로그램에 대한 이상적인 선택입니다.
사용자 정의:
JIETENG 맞춤형 SMT PCB 보드- 브랜드 이름:JIETENG
- 모델 번호:PCB 회로판
- 원산지:중국
- 솔더 마스크 색상:녹색
- 표면 마감:HASL
- 구리 두께:1온스
- 임페던스 제어:네
- 실크스크린 색상:흰색
JIETENG는 SMT PCB 보드를 사용자 정의하고 통합 회로 보드, 인쇄 회로 보드, 통합 회로 보드 및 회로 보드 디자인 서비스를 제공합니다.
지원 및 서비스:
SMT PCB 보드 기술 지원 및 서비스
우리는 SMT PCB 보드 고객에게 기술 지원과 서비스를 제공하여 품질 성능과 만족을 보장합니다.엔지니어의 우리의 팀은 SMT PCB 보드 설계 및 제조에 매우 경험이 있습니다, 그리고 다음과 같은 서비스를 제공할 수 있는 장비를 갖추고 있습니다:
- 디자인 검토 및 최적화
- 전기 및 열 분석
- 제조 가능성 설계
- 장애 분석 및 시정 조치
- 신뢰성 검사 및 인증
- 제조 및 조립 지침
- 기술 지원 및 컨설팅
우리의 기술 지원 및 서비스 팀은 SMT PCB 보드 제품에 대한 모든 질문이나 우려에 답변 할 수 있습니다. 도움 요청으로 언제든지 저희에게 연락하십시오.
포장 및 운송:
SMT PCB 보드의 포장 및 운송은 다음을 포함합니다:
- 포장: SMT PCB 보드는 운송 중 충격과 진동을 방지하기 위해 폼과 플라스틱 포장으로 항 정적 가방에 안전하게 포장됩니다.
- 운송: SMT PCB 보드는 완전한 추적성을 위해 추적 번호를 가진 평판 좋은 운송사를 사용하여 배송됩니다.
FAQ:
Q1: SMT PCB 보드는 무엇입니까?
A1: SMT PCB 보드는 JIETENG가 제조하고 모델 번호 PCB 회로 보드를 가지고 중국에서 생산하는 인쇄 회로 보드입니다.
Q2: SMT PCB 보드에 사용되는 재료는 무엇입니까?
A2: SMT PCB 보드에 사용되는 재료는 일반적으로 FR4입니다. 그것은 불 retardant 유리 섬유 epoxy laminate입니다.
Q3: SMT PCB 보드에 사용되는 과정은 무엇입니까?
A3: SMT PCB 보드에 사용되는 과정은 부품 용접, 파동 용접, 선택 및 위치, 테스트 및 검사를 포함하는 표면 장착 기술 (SMT) 조립입니다.
Q4: SMT PCB 보드의 두께는 무엇입니까?
A4: SMT PCB 보드의 두께는 응용 프로그램에 크게 달려 있지만 일반적으로 0.5mm에서 3.2mm까지 있습니다.
Q5: SMT PCB 보드의 장점은 무엇입니까?
A5: SMT PCB 보드는 전기 성능 향상, 높은 밀도 및 구성 요소 간의 접촉이 없기 때문에 향상된 신뢰성 등 많은 장점을 가지고 있습니다.
