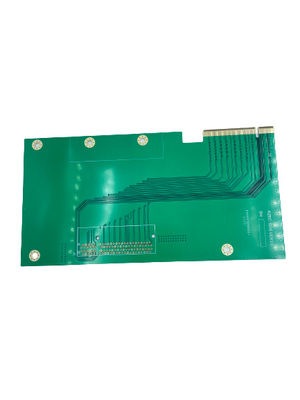

높은 TG FR4 다단계 인쇄 회로 보드 제조

제품 설명:

다양한 계층 수를 위한 높은 TG FR4 다단계 인쇄 회로 보드 제조

다층 PCB 제조는 다양한 전자 제품에서 사용하기 위해 다층 인쇄 회로 보드 (PCB) 를 생산하는 프로세스입니다. 제조 과정에서구리 층은 원하는 층을 만들기 위해 함께 laminated. 층은 다음 적절한 실크 스크린 색상, 구리 두께, 용접 마스크 색상 및 보드 두께로 처리됩니다. 프로세스는 원하는 구성 요소를 추가하여 완료됩니다.콘덴시터와 같이, 저항 및 통합 회로, 그리고 용접, 테스트 및 검사와 같은 최종 탭의 적용.제조 과정의 결과는 우수한 성능과 오래 지속 가능한 고품질의 다층 PCB입니다..

다층 PCB 제조에 사용할 수 있는 실크 스크린 색상은 흰색, 검은색, 노란색 및 기타입니다. 구리 두께는 1 ~ 4 온스까지 사용자 정의 할 수 있습니다.용접 마스크 색상 선택은 녹색을 포함, 파란색, 흰색, 검은색, 빨간색, 그리고 더 많은. 최소 구멍 크기는 0.2mm이고 보드 두께는 0.2mm에서 3.2mm까지의 크기로 제공됩니다.우리의 다층 PCB 제조 프로세스는 복잡한 부품과 조립에 대한 이상적인 솔루션을 제공합니다.

우리의 다층 인쇄 회로 보드 생산 프로세스는 업계에서 가장 높은 표준을 준수하고 품질 보장에 대한 우리의 헌신에 의해 뒷받침됩니다.우리는 우리의 능력을 자랑스럽게 고객 다단계 인쇄 회로 보드 제조 및 부품 조립의 최고 수준을 제공우리의 다층 PCB 제조 서비스에 대해 더 많은 것을 배우기 위해 오늘 저희에게 연락하십시오.

특징:

• 제품명: 다층 PCB 제조
• 레이어 수: 2-20
• 실크스크린 색상: 흰색, 검은색, 노란색, 등
• 미니 라인 간격 0.1mm
• 판 두께: 0.2-3.2mm
• 재료: FR4, 고 TG FR4, 할로겐 자유, 로저스, 등
• 다단계 인쇄 전선판 제작
• 다층 PCB 부품 조립
• 소금 마스킹
• 구리 접착
• 프로파일링
• 뚫기
• 로팅

기술 매개 변수:

응용 프로그램:

JIETENG 다단계 인쇄 회로 보드 제조는 프로토타입 제작과 개발에서 생산 라인까지 다양한 응용 분야에 이상적인 선택입니다.우리의 고품질 PCB는 최고 표준을 충족하도록 설계되어 최신 기술을 사용하여 생산됩니다.우리의 PCB는 구리 두께 1-4oz로 제조되며 흰색, 검은색, 노란색, 그리고 더 많은 실크스크린 색상을 갖추고 있습니다. 우리의 최소 라인 간격은 0입니다.1mm로 2~20층 PCB를 생산할 수 있습니다.우리는 FR4, 높은 TG FR4, 알로겐 없는, 로저스 등 다양한 재료를 사용합니다.우리의 다단계 인쇄 회로 보드 제조는 정확하고 신뢰할 수있는 PCB를 필요로하는 광범위한 제품에 적합합니다.. 우리의 고품질 재료와 첨단 기술로, 당신은 JIETENG 최고의 다층 인쇄 회로 보드 생산과 다단계 인쇄 배선 보드 창조를 제공하는 것을 신뢰할 수 있습니다.당신이 당신의 제품에 신뢰할 수있는 PCB를 필요로 할 때, JIETENG을 신뢰하고 우수한 다층 PCB 디자인을 위해

사용자 정의:

JIETENG 다층 PCB 제조 서비스

브랜드 이름: JIETENG

모델 번호: PCB 회로판

원산지: 중국

재료: FR4, 고 TG FR4, 할로겐 자유, 로저스, 등

솔더 마스크 색상: 녹색, 파란색, 흰색, 검은색, 빨간색 등

임페던스 제어: 네

레이어 수: 2-20

구멍 크기: 0.2mm

JIETENG은 다단계 인쇄 전선 보드 제작, 다단계 PCB 부품 조립 및 다단계 인쇄 회로 보드 생산에 전문적입니다.우리의 최첨단 장비와 전문 엔지니어링 직원은 품질에 대한 고객의 요구를 충족시킬 수 있습니다, 성능 및 비용. 우리의 PCB 제조 서비스는 다양한 재료와 계층 수를 포함합니다. 우리는 FR4, 고 TG FR4, Halogen 무료, 로저스 등을 제공합니다.소금 마스크 색상 옵션과 재료 옵션으로 녹색과 같은, 파란색, 흰색, 검은색, 빨간색, 등이 추가로 우리의 서비스 임피던스 제어와 최소 구멍 크기가 0.2mm를 포함합니다.

지원 및 서비스:

우리는 다층 PCB 제조에 대한 기술 지원과 서비스를 제공합니다.우리의 지식과 경험이 풍부한 엔지니어는 질문에 답하고 제조 과정과 관련된 모든 문제에 대한 지침을 제공 할 수 있습니다우리는 또한 화이트 페이퍼, 데이터 시트 및 튜토리얼과 같은 기술 자원을 제공하여 가능한 최고의 PCB 디자인을 만드는 데 도움이 됩니다. 우리는 무료로 제공 합니다,의뢰를 하지 않고, 당신의 디자인에 사용할 최고의 PCB 재료와 구성 요소에 대한 조언을 제공 할 수 있습니다..

우리는 다층 PCB 제조가 복잡한 과정이라는 것을 이해하고 있으며 우리의 기술 지원 팀은 당신이 직면 할 수있는 모든 과제를 통해 당신을 도울 수 있습니다.우리의 팀은 다양한 제조 과정에 경험이 있으며 최신 기술과 기술을 잘 알고 있습니다우리는 최대한의 성능과 신뢰성을 위해 디자인을 최적화하는 데 도움을 줄 수 있습니다.

당신은 당신의 다층 PCB 제조에 대한 질문이 있거나 도움이 필요하면, 저희에게 연락하는 것을 주저하지 마십시오. 우리의 팀은 제조 과정과 관련된 모든 문제에 당신을 돕기 위해 준비되어 있습니다.

포장 및 운송:

다층 PCB 제조용 포장 및 운송:

다층 PCB는 정적 없는 가방에 포장되어 보호 상자에 배송됩니다. 정적 방지 가방은 PCB에 오염 물질이 들어가지 않도록 밀폐됩니다.상자 들 은 파동 판지 로 만들어졌습니다., 이는 다층 PCB 를 운송 중 충격 및 진동으로부터 보호 할 수 있을 만큼 강합니다. 박스에는 PCB의 안전한 취급을 보장하기 위해 "약약한"표명도 있습니다.

FAQ:

Q1: 다층 PCB 제조란 무엇입니까?

A1: 다층 PCB 제조는 전기 흔적으로 연결된 여러 층의 인쇄 회로 보드 (PCB) 를 생산하는 과정입니다. JIETENG에서 제공됩니다.모델 번호와 원산지 중국인 PCB 회로판.

Q2: 다층 PCB 제조의 장점은 무엇입니까?

A2: 다층 PCB 제조는 설계 복잡성 증가, 더 나은 신호 격리, 향상 된 전기 성능, 향상 된 소음 감축 및 신뢰성 증가와 같은 많은 장점을 가지고 있습니다.

Q3: 다층 PCB 제조에 사용되는 재료는 무엇입니까?

A3: 다층 PCB 제조에 사용되는 재료는 구리, 다이 일렉트릭 층, 전도성 및 비전도성 접착제 등이 있습니다.

Q4: 다층 PCB 제조에 관련된 단계는 무엇입니까?

A4: 다층 PCB 제조에 관련된 단계에는 PCB를 설계하고, 레이어를 인쇄하고, 레이어를 라미네이트하고, 구멍을 뚫고, 부품 용접 및 PCB를 테스트하는 것이 포함됩니다.

Q5: 다층 PCB 제조의 응용 프로그램은 무엇입니까?

A5: 다층 PCB 제조는 항공 우주, 의료, 자동차 및 소비자 전자제품과 같은 많은 응용 분야에서 널리 사용됩니다.
