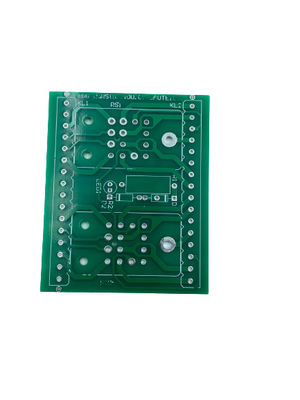

2 레이어 프로토 타입 PCB 조립 제조 미니 솔더 마스크 브리지 0.1mm 포함

Place of Origin China
브랜드 이름 JIETENG
Model Number PCB circuit board
최소 주문 수량 협상 가능
가격 negotiable
포장 세부 사항 비어 있는 통, 진공포장된
배달 시간 5-8 일로 일합니다
지불 조건 협상 가능
공급 능력 360000 평방미터 / 년

무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
PCB 사이즈 100mm*100mm 민 환형 링 0.1 밀리미터
민 솔더 마스크 다리 0.1 밀리미터 표면가공도 HASL
구리 중량 1oZ 최소 라인 너비/공간 0.1 mm/0.1mm
민 구멍 치수 0.2 밀리미터 PCB 레이어 2 층
강조하다

2 층 원형 인쇄 회로 판 어셈블리

,

프로토 타입 PCB 조립 0.1mm

메시지를 남겨주세요
제품 설명

2층 프로토타입 PCB 조립 제조 미니 솔더 마스크 브리지 0.1mm 포함

제품 설명:

프로토타입 PCB 조립은 고품질의 사용자 지정 인쇄 회로 보드 (PCB) 를 생산하는 전문 인쇄판 조립 서비스입니다. 서비스는 다양한 기능을 제공합니다.2층 PCB와 같은 것, 흰색 실크 스크린 색상, 0.1mm 최소 라인 너비/공간, 비행 탐사 시험, 0.2mm 최소 구멍 크기. 이 서비스는 프로토타입 제작 및 사용자 정의 인쇄 회로 보드의 생산에 적합합니다.신속하고 효율적인 생산을 가능하게 합니다.프로토타입 PCB 조립에 있는 경험이 풍부한 전문가 팀은 경쟁력 있는 가격에 고품질의 서비스를 제공하여 고객이 받은 제품에 만족할 수 있도록 합니다.간단하거나 복잡한 인쇄 회로 보드 조립 장치가 필요하든, 프로토타입 PCB 조립은 모든 인쇄 회로 보드 조립 필요에 대한 최고의 선택입니다.

특징:

  • 제품명: PCB 조립 프로토타입
  • 인쇄판 조립: 예
  • PCB 프로토타입 제조: 예
  • 원형 PCB 조립 제조: 예
  • PCB 크기: 100mm*100mm
  • 최소 선 너비/공간: 0.1mm/0.1mm
  • 분 구멍 크기: 0.2mm
  • PCB 층: 2층

기술 매개 변수:

매개 변수 가치
제품 이름 원형 PCB 조립
PCB 두께 10.6mm
PCB 레이어 2층
PCB 물질 FR4
표면 마감 HASL
미니 반지 반지 00.1mm
시험 방법 비행 탐사기 시험
분 구멍 크기 00.2mm
최소 선 너비/공간 00.1mm/0.1mm
미인 솔더 마스크 브릿지 00.1mm

응용 프로그램:

프로토타입 PCB 조립은 JIETENG에서 제공하는 PCB 조립 제조 및 제조에 대한 포괄적인 솔루션입니다.가장 높은 정밀성 과 정확성 을 갖추도록 설계 되었으며, 인상적 인 특징 을 갖추고 있습니다.예를 들어, 0.1mm의 고정도 min 반지 반지, 1.6mm PCB 두께, 0.2mm min 구멍 크기, 0.1mm min 라인 너비/공간 등등.프로토타입 PCB 조립은 광범위한 응용 프로그램에 적합합니다.전자제품 생산에서 의료기기 생산까지그리고 특히 인쇄판 조립 및 프로토타입 PCB 조립 제조에 대한 신뢰할 수 있고 비용 효율적인 솔루션을 제공하기 위해 설계되었습니다..

사용자 정의:

JIETENG에 의해 PCB 조립 프로토 타입 제조
  • 브랜드 이름: JIETENG
  • 모델 번호: PCB 회로판
  • 원산지: 중국
  • 솔더 마스크 색상: 녹색
  • 미니 반지 반지: 0.1mm
  • 표면 마감: HASL
  • 제품명: 원형 PCB 조립 제조
  • 미니 솔더 마스크 브릿지: 0.1mm

JIETENG는 전문 프로토 타입 PCB 조립 제조 서비스를 제공합니다. 경험 많은 전문가의 팀은 높은 품질과 정확성을 보장하기 위해 고급 장비와 신뢰할 수있는 구성 요소를 사용합니다.

지원 및 서비스:

프로토타입 PCB 조립 기술 지원 및 서비스

우리는 우리의 모든 프로토타입 PCB 조립 제품에 대한 포괄적인 기술 지원과 서비스를 제공합니다. 경험이 풍부한 기술자의 팀은 당신이 직면 할 수있는 모든 기술적 문제에 도움을 줄 수 있습니다.가장 최신의 정보와 최상의 사례에 대한 조언을 제공합니다..

우리는 전화, 이메일 및 온라인 채팅을 통해 실시간 기술 지원을 제공합니다. 우리의 기술자는 하루 24 시간, 일주일에 7 일 동안 신속하고 효율적인 서비스를 제공하기 위해 사용할 수 있습니다.

우리는 또한 비디오, 튜토리얼 및 FAQ를 포함한 포괄적인 온라인 리소스 라이브러리를 제공하여 프로토타입 PCB 조립 제품에서 최대한 활용할 수 있습니다.

당신은 어떤 질문이 있거나 당신의 프로토타입 PCB 조립 제품에 대한 도움이 필요하면, 저희에게 연락하는 것을 주저하지 마십시오.

포장 및 운송:

  • 포장
    • 프로토타입 PCB 조립 부품은 거품 포장지 또는 거품 재료로 포장됩니다.
    • 프로토타입 PCB 어셈블리 보드는 ESD 안전 가방에 폼 삽입으로 포장됩니다.
  • 선박
    • 프로토타입 PCB 조립 부품 및 보드는 UPS, FedEx 또는 DHL를 통해 배송됩니다.
    • 고객은 모든 배송 및 처리 비용을 부담합니다.

FAQ:

Q: 프로토타입 PCB 조립은 무엇입니까?
A: 프로토타입 PCB 조립은 회로 보드 설계 및 제조를 위해 JIETENG에서 제공하는 서비스입니다. 고객의 스케마적 도면을 기반으로 물리적 회로 보드를 만드는 데 사용됩니다.
Q: JIETENG는 원형 PCB 조립을 어디에서 제조합니까?
A: JIETENG는 중국에서 PCB 프로토 타입 조립을 제조합니다.
Q: 프로토타입 PCB 조립을 사용하는 것의 이점은 무엇입니까?
A: 프로토타입 PCB 조립은 물리적 회로 보드를 설계하고 제조하는 빠르고 비용 효율적인 방법을 제공합니다. 또한 설계 및 제조 과정에서 오류를 줄이는 데 도움이됩니다.
Q: 프로토타입 PCB 조립에 사용되는 재료는 무엇입니까?
A: JIETENG는 FR-4 PCB, 구리, 용매 및 기타 재료와 같은 프로토 타입 PCB 조립에 고품질의 재료를 사용합니다.
Q: JIETENG는 프로토타입 PCB 조립으로 어떤 종류의 PCB를 생산 할 수 있습니까?
A: JIETENG는 원형 PCB 조립으로 단면, 쌍면 및 다층 PCB를 생산 할 수 있습니다.
