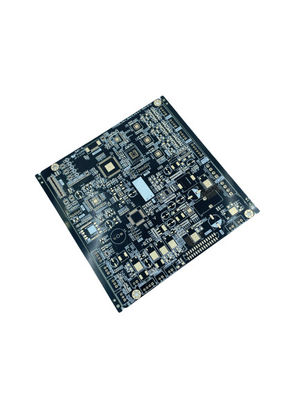

2층 프로토 타입 PCB 조립장 100mm * 100mm 크기에 1.6mm 두께
| Place of Origin | China |
|---|---|
| 브랜드 이름 | JIETENG |
| Model Number | PCB circuit board |
| 최소 주문 수량 | 협상 가능 |
| 가격 | negotiable |
| 포장 세부 사항 | 비어 있는 통, 진공포장된 |
| 배달 시간 | 5-8 일로 일합니다 |
| 지불 조건 | 협상 가능 |
| 공급 능력 | 360000 평방미터 / 년 |
무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 최소 라인 너비/공간 | 0.1 mm/0.1mm | 표면가공도 | HASL |
|---|---|---|---|
| 민 솔더 마스크 다리 | 0.1 밀리미터 | PCB 두께 | 1.6mm |
| 제품 이름 | 원형 인쇄 회로 판 어셈블리 | PCB 레이어 | 2 층 |
| 실크 스트린 색 | 흰색 | PCB 재료 | FR4 |
| 강조하다 | 2 층 원형 인쇄 회로 판 어셈블리,1.6mm 두께 프로토타입 PCB 조립 |
||
제품 설명
100mm * 100mm 크기에 1.6mm 두께의 2층 프로토 타입 PCB 조립
제품 설명:
프로토타입 PCB 조립은 PCB 조립 제조를 빠르고 정확하게 필요로하는 고객을 위해 설계된 전문 인쇄판 조립 제조업체에서 제공하는 서비스입니다.우리의 프로토타입 PCB 조립 서비스는 1oz의 구리 무게를 갖추고, 0.1mm의 최소 반지 반지, 0.1mm / 0.1mm의 최소 라인 너비 / 공간, 흰색 실크 스크린 색상, 0.1mm의 최소 용접 마스크 브리지.우리는 업계의 최고 표준을 충족하기 위해 생산 된 우리의 인쇄 회로 조립물의 품질을 보장합니다우리의 프로토타입 PCB 조립은 신속하고 정확한 제조가 필요한 고객에게 신뢰할 수 있고 비용 효율적인 솔루션입니다.
특징:
- 제품명: PCB 조립 프로토타입
- 분 구멍 크기: 0.2mm
- 표면 마감: HASL
- 미니 반지 반지: 0.1mm
- PCB 재료: FR4
- PCB 두께: 1.6mm
- PCB 프로토 타입 제조
- 인쇄 회로 조립
- 인쇄 회로 조립
기술 매개 변수:
| 매개 변수 | 가치 |
|---|---|
| 미인 솔더 마스크 브릿지 | 00.1mm |
| PCB 물질 | FR4 |
| 최소 선 너비/공간 | 00.1mm/0.1mm |
| 제품 이름 | 원형 PCB 조립 |
| 구리 무게 | 1온스 |
| 솔더 마스크 색상 | 녹색 |
| 분 구멍 크기 | 00.2mm |
| 미니 반지 반지 | 00.1mm |
| 실크 스크린 색상 | 흰색 |
| 표면 마감 | HASL |
응용 프로그램:
JIETENG, 중국의 선도적인 제조업체는 PCB 회로 보드를 제공하는 우수한 품질의 다양한 프로토타입 PCB 조립 제조, 인쇄판 조립,그리고 PCB 프로토 타입 제조. 그것은 높은 정밀도와 좋은 성능을 특징으로 합니다. 가장 작은 구멍 크기는 최대 0.2mm입니다, 그리고 구리 무게는 1oz입니다. 보드의 두께는 1.6mm이며, 최소 라인 너비와 공간은 0.1mm/0.1mm 사용 된 재료는 FR4입니다.
우리 회사는 고객에게 우수한 서비스와 고품질 제품을 제공하기 위해 최선을 다하고 있습니다.JIETENG은 고 정밀 프로토 타입 PCB 조립 제조를 제공할 수 있습니다, 인쇄판 조립 및 PCB 프로토타입 제조.
사용자 정의:
원형 PCB 조립
- 브랜드: JIETENG
- 모델 번호: PCB 회로판
- 원산지: 중국
- 미니 솔더 마스크 브릿지: 0.1mm
- 미니 반지 반지: 0.1mm
- 시험 방법: 비행 탐사 시험
- 실크 스크린 색상: 흰색
- PCB 재료: FR4
우리는 인쇄 회로 조립, 인쇄 보드 조립 및 프로토타입 PCB 조립 제조에 전문입니다.
지원 및 서비스:
프로토타입 PCB 조립 기술 지원 및 서비스에는 다음이 포함됩니다.
- 설계 검토 및 검증
- 제조성을 위한 설계 (DFM)
- 제조 도면 및 시험 계획 작성
- 보드 배열 및 제조
- 부품 공급 및 조달
- 조립 및 시험
- 기능 테스트 & 디버깅
- 환경 테스트
- 수리 및 재조리
- 기술 협의
포장 및 운송:
원형 PCB 조립 포장 및 운송
- 조립 된 보드는 반 정적 가방에 포장되어 견고한 고지 상자에 배치됩니다.
- 상자는 테이프와 표지판으로 봉인되어 있으며 그 내용물이 명확하게 표시됩니다.
- 그 후 상자는 FedEx, UPS 또는 USPS와 같은 신뢰할 수있는 운송사를 통해 배송됩니다.
- 패키지가 발송되면 고객에게 통보되고 추적 정보가 제공됩니다.
FAQ:
- Q1: 프로토타입 PCB 조립은 무엇입니까?
- A1: 프로토타입 PCB 어셈블리는 JIETENG에 의해 제조 된 회로 보드입니다. 중국에 본사를 둔 회사입니다.
- Q2: 프로토타입 PCB 조립에 사용되는 재료는 무엇입니까?
- A2: 프로토타입 PCB 조립은 회로 보드의 요구 사항을 충족하는 고품질 재료로 만들어집니다.
- Q3: 프로토타입 PCB 조립의 특징은 무엇입니까?
- A3: 프로토타입 PCB 조립은 우수한 전기 및 기계적 성능, 높은 신뢰성, 낮은 전력 소비 및 긴 서비스 수명을 갖추고 있습니다.
- Q4: 프로토타입 PCB 조립의 생산 과정은 무엇입니까?
- A4: 프로토타입 PCB 조립의 생산 과정에는 PCB 라우팅, 용접, 테스트 및 조립 단계가 포함됩니다.
- Q5: 프로토타입 PCB 조립의 장점은 무엇입니까?
- A5: 프로토타입 PCB 조립은 높은 효율성, 저렴한 비용 및 높은 정확성의 장점이 있습니다.
