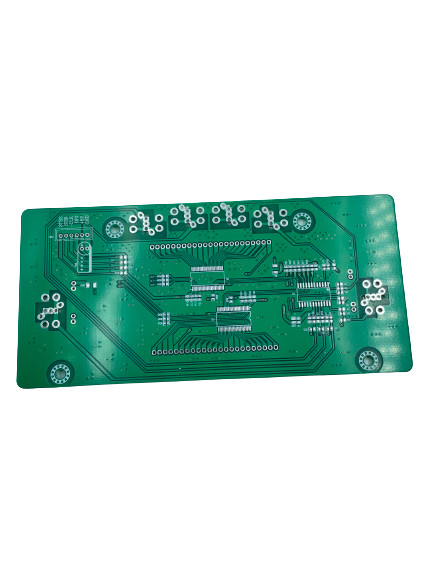

FR4 고주파 PCB, 반압 조절 ±10% 및 구리 두께 1-4oz

고주파 PCB는 다양한 응용 프로그램에 대한 고속, 신뢰할 수 있고 정확한 솔루션을 제공하는 고성능 인쇄 회로 보드입니다.보드는 2에서 10 층으로 만들어집니다., 최소 흔적 너비 / 공간 3/3 밀리, 두께 0.2mm에서 3.2mm까지. 보드는 또한 HASL, ENIG, OSP 및 기타와 같은 광범위한 표면 완화를 갖추고 있습니다.최소 구멍 크기는 0.2mm. 이 특징들은 고주파 PCB를 고성능, 고속 회로판과 시스템에 적합하게 만듭니다.

특징:

• 제품명: 고주파 PCB
• 레이어: 2-10 레이어
• 포장: 진공 포장, 거품 봉지, 카튼 상자 등
• 실크 스크린 색상: 흰색, 검은색, 노란색, 등등
• 솔더 마스크 색상: 녹색, 파란색, 흰색, 검은색 등
• 표면 마감: HASL, ENIG, OSP 등
• 고주파 인쇄 회로 보드, 고속 인쇄 보드 및 고주파 인쇄 보드 전문

기술 매개 변수:

응용 프로그램:

JIETENG 고주파 PCB는 전자 산업의 까다로운 요구를 충족하도록 설계 된 고속, 고주파 인쇄 회로 보드입니다. 0.2-3.2mm의 보드 두께를 갖추고,이 고주파 회로 보드는 ±10%의 우수한 임피던스 조절을 제공합니다.이 회로 보드는 최적의 성능을 보장하기 위해 녹색, 파란색, 흰색, 검은색 등의 용접 마스크 색상을 갖추고 있습니다.JIETENG 고주파 PCB는 고속 및 고주파 애플리케이션에 적합합니다, 우수한 성능과 신뢰성을 제공합니다. 진공 포장, 거품 봉지, 그리고 카튼 상자에서 포장,이 고주파 회로 보드는 전자 응용 프로그램의 광범위한 범위에 적합합니다.

사용자 정의:

JIETENG는 전문 인쇄 회로 보드 (PCB) 제조업체입니다. 우리는 우수한 성능을 가진 맞춤형 고주파 PCB 서비스를 제공합니다.우리의 PCB는 신뢰성 높은 성능과 내구성을 보장하기 위해 브랜드 이름 구성 요소와 최고 품질의 재료로 만들어집니다.

우리의 고주파 PCB는 다음과 같은 특징을 가지고 있습니다.

• 브랜드 이름: JIETENG
• 모델 번호: PCB 회로판
• 원산지: 중국
• 미나트 트레스 너비/공간: 3/3밀리
• 포장: 진공 포장, 거품 봉지, 카튼 상자 등
• 실크 스크린 색상: 흰색, 검은색, 노란색, 등등
• 판 두께: 0.2-3.2mm
• 표면 마감: HASL, ENIG, OSP 등

우리는 우리의 고주파 PCB에 대한 다양한 사용자 정의 옵션을 제공합니다. 경험 많은 엔지니어의 팀은 귀하의 응용 프로그램에 대한 완벽한 PCB를 개발하기 위해 당신과 함께 일할 수 있습니다.우리는 최고의 품질의 제품과 고객 서비스를 제공하기 위해 노력합니다.

우리의 고주파 PCB 또는 우리의 사용자 정의 서비스에 대한 질문이 있다면, 저희에게 연락하십시오.

지원 및 서비스:

포장 및 운송:

고주파 PCB 포장 및 운송:

고주파 PCB는 거품 포개 또는 반 정적 거품과 같은 반 정적 물질에 포장되어야합니다.그 다음 보드 는 운송 도중 손상을 방지 하기 위해 적절한 완충 을 가진 상자에 배치 해야 합니다.상자는 보드가 원형 상태에서 도착하는지 확인하기 위해 적절하게 봉인되어야합니다. 배송 라벨에는 명확한 주소와 반환 주소가 포함되어야합니다.그리고 패키지의 내용에 대한 설명.

FAQ:

Q: 고주파 PCB의 브랜드는 무엇입니까?

A: 고주파 PCB의 브랜드는 JIETENG입니다.

Q: 고주파 PCB의 모델 번호는 무엇입니까?

A: 고주파 PCB의 모델 번호는 PCB 회로판입니다.

Q: 고주파 PCB는 어디서 생산됩니까?

A: 고주파 PCB는 중국에서 생산됩니다.

Q: 고주파 PCB의 특징은 무엇입니까?

A: 고주파 PCB는 높은 속도와 높은 성능으로 특징입니다.

Q: 고주파 PCB는 어떻게 사용됩니까?

A: 고주파 PCB는 소비자 전자제품, 자동차 및 산업 시장과 같은 다양한 응용 분야에서 사용됩니다.
