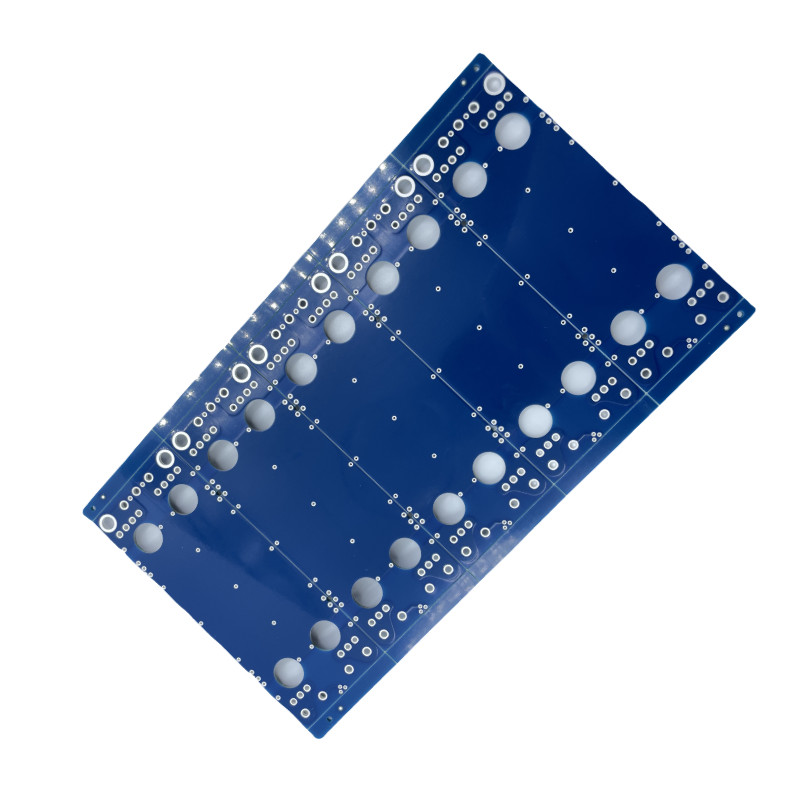

1.6mm 두께 비행 탐사 시험 및 Hasl 마무리와 함께 PCB SMT 조립

무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.
x민. 선 폭 / 공간 | 0.1 mm/0.1mm | 성분 피치 | 0.5 밀리미터 |
---|---|---|---|
상품 종류 | PCB SMT 집회 | 시험 유형 | 날아다니는 프로브 시험 |
PCB 사이즈 | 100mm*100mm | 실크 스크린 색상 | 백색 |
구리 두께 | 1oZ | PCB 두께 | 1.6mm |
강조하다 | 1.6 밀리미터 두께 PCB SMT 집회,PCB SMT 조립을 완료했습니다.,SMT 프린트 회로 보드를 완성했습니다. |
제품 설명:
PCB SMT 어셈블리는 표면 실장 장치 어셈블리, PCB 인쇄 배선 어셈블리 및 표면 실장 납땜 어셈블리를 포함하는 포괄적인 서비스입니다.이 어셈블리는 2-Layer, 100mm*100mm 크기의 인쇄 회로 기판을 생산하는 데 사용됩니다.PCB 재질은 FR-4이고 실크스크린 색상은 흰색입니다.탁월한 성능을 보장하기 위해 우수한 비행 프로브 테스트를 제공합니다.PCB SMT 어셈블리는 신뢰할 수 있고 반복 가능한 제품 품질을 제공하며 효율적이고 비용 효율적인 제조 프로세스를 보장합니다.
특징:
- 제품 이름: PCB SMT 어셈블리
- 솔더 마스크 색상: 녹색
- PCB 층: 2층
- 실크 스크린 색상: 화이트
- PCB 크기: 100mm*100mm
- 표면 마감: HASL
- 전자 회로 기판 조립
- PCB 인쇄 배선 어셈블리
기술적인 매개변수:
매개변수 | 값 |
---|---|
상품 유형 | PCB SMT 조립 |
PCB 재질 | FR-4 |
테스트 유형 | 플라잉 프로브 테스트 |
실크스크린 컬러 | 하얀색 |
표면 마감 | HASL |
PCB 두께 | 1.6mm |
최소구멍 크기 | 0.2mm |
부품 피치 | 0.5mm |
최소선 너비/공간 | 0.1mm/0.1mm |
PCB 크기 | 100mm*100mm |
서비스 | 인쇄 회로 기판 납땜, 표면 실장 장치 조립, 표면 실장 납땜 조립, 재작업 및 수리 서비스 |
신청:
JIETENG PCB 회로 기판은 PCB SMT 조립에 가장 널리 사용되는 전자 부품 중 하나입니다.PCB 두께 1.6mm, 표면 마감 HASL로 중국에서 생산됩니다.FR-4 소재는 다양한 용도에 더욱 내구성과 효율성을 제공합니다.플라잉 프로브 테스트는 제품이 최고 품질 표준을 충족하는지 확인합니다.PCB SMT 어셈블리는 전자 회로 기판 어셈블리, PCB 인쇄 배선 어셈블리 및 표면 실장 장치 어셈블리에 이상적입니다.가전제품, 자동차, 의료, 통신, 산업 등 다양한 애플리케이션에 사용할 수 있습니다.또한 조립이 쉽고 다양한 제품에 대한 완벽한 연결을 제공합니다.우수한 품질과 신뢰성을 갖춘 JIETENG PCB 회로 기판은 PCB SMT 어셈블리 요구 사항을 충족하는 완벽한 선택입니다.
사용자 정의:
유명 상표: JIETENG
모델 번호: PCB 회로 기판
원산지: 중국
제품 유형: PCB SMT 어셈블리
테스트 유형: 플라잉 프로브 테스트
실크 스크린 색상: 화이트
구성요소 피치: 0.5mm
최소구멍 크기: 0.2mm
인쇄 회로 기판 납땜
JIETENG은 귀하의 요구에 맞는 인쇄 회로 기판 납땜 서비스를 제공합니다.당사의 PCB 인쇄 배선 조립 서비스에는 비용 절감과 품질 향상에 도움이 되는 자동 PCB 조립이 포함됩니다.
지원 및 서비스:
우리는 PCB SMT 조립 제품에 대한 기술 지원 및 서비스를 제공합니다.우리의 서비스는 다음과 같습니다:
- 고객에게 당사 제품 사용에 대한 조언과 지침을 제공합니다.
- 설치 또는 사용 중에 발생할 수 있는 모든 문제에 대한 문제 해결 지원을 제공합니다.
- 제품 업데이트 및 새로운 기능이 출시되면 제공합니다.
- 전화, 이메일, 채팅 형태로 고객 지원을 제공합니다.
- 고객이 문제에 대한 솔루션을 신속하게 찾을 수 있도록 지식 기반 및 FAQ를 제공합니다.
- 제품에 대한 서비스 및 유지보수를 제공합니다.
우리의 전문가 팀은 필요할 때 도움을 제공할 수 있으며, 우리의 목표는 고객이 우리 제품에 대해 가능한 최고의 경험을 할 수 있도록 하는 것입니다.
포장 및 배송:
PCB SMT 조립 포장 및 배송에는 고객에게 운송할 제품을 신중하고 안전하게 포장하는 작업이 포함됩니다.PCB 어셈블리는 먼저 정전기 방지 백에 넣고 밀봉됩니다.그런 다음 밀봉된 백을 ESD 안전 용기에 넣고 고객 정보, 제품 유형 및 수량을 라벨로 표시합니다.그런 다음 용기를 밀봉하고 제품의 크기와 무게에 적합한 배송 상자나 상자에 넣습니다.배송 상자 또는 상자에는 고객 정보, 배송 목적지 및 기타 관련 정보가 라벨로 표시되어 있습니다.그러면 패키지 배송 준비가 완료됩니다.
자주하는 질문:
- Q: PCB SMT 어셈블리란 무엇입니까?
- A: PCB SMT 조립은 납땜 공정을 사용하여 표면 실장 부품을 인쇄 회로 기판(PCB)에 장착하는 공정입니다.
- Q: PCB SMT 어셈블리 브랜드는 무엇입니까?
- A: PCB SMT 어셈블리의 브랜드 이름은 JIETENG입니다.
- Q: PCB SMT 어셈블리의 모델 번호는 무엇입니까?
- A: PCB SMT 어셈블리의 모델 번호는 PCB 회로 기판입니다.
- Q: PCB SMT 어셈블리는 어디에서 생산됩니까?
- A: PCB SMT 어셈블리는 중국에서 생산됩니다.
- Q: PCB SMT 어셈블리를 사용하면 어떤 이점이 있습니까?
- A: PCB SMT 조립은 PCB 크기를 줄이고 안정적인 전기 연결을 제공하며 조립 속도를 향상시키는 데 도움이 될 수 있습니다.
