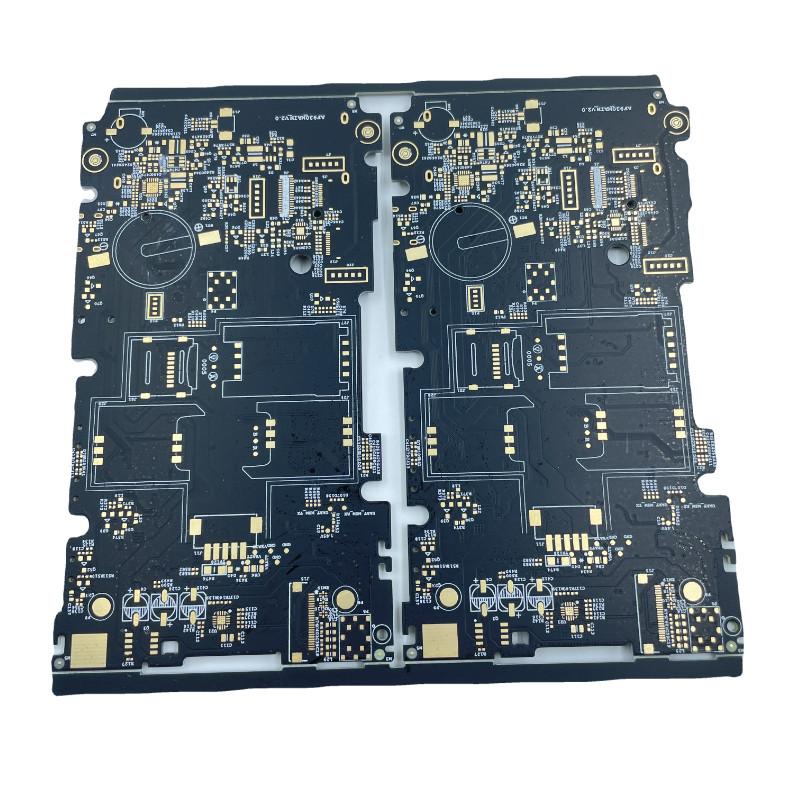

다층 PCB SMT 어셈블리

Place of Origin China
브랜드 이름 JIETENG
인증 ISO/TS16949/RoHS/TS16949
Model Number PCB circuit board
최소 주문 수량 교섭할 수 있습니다
가격 negotiable
포장 세부 사항 비어 있는 통, 진공포장된
배달 시간 5-8 일로 일합니다
지불 조건 교섭할 수 있습니다
공급 능력 150000 평방미터 / 년

무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
구리 두께 1oZ 민. 구멍 치수 0.2 밀리미터
PCB 재료 FR-4 PCB 사이즈 100mm*100mm
PCB 레이어 2 층 PCB 두께 1.6mm
상품 종류 PCB SMT 집회 민. 선 폭 / 공간 0.1 mm/0.1mm
강조하다

하슬 표면 마무리 PCB SMT 조립

,

다층 PCB SMT 조립

,

표면 마감 SMT 인쇄 회로 보드

메시지를 남겨주세요
제품 설명

제품 설명:

PCB SMT 조립

PCB SMT 어셈블리는 PCB 용접 과정의 한 종류입니다.표면 장착장치 (SMD)PCB 인쇄 전선 집합체에. 이 과정은 생산 라인에 적합하며1온스, PCB 물질의 두 계층으로FR-4또한비행 탐사기 시험조립에 오류가 있는지 확인하기 위해 프로세스 최소 라인 너비 / 공간00.1mm/0.1mmPCB 부품의 정밀한 조립에 필수적입니다.



특징:

  • 제품 이름:PCB SMT 조립
  • PCB 크기:100mm*100mm
  • PCB 재료:FR-4
  • PCB 레이어:2층
  • 테스트 타입:비행 탐사기 시험
  • 표면 마감:HASL
  • 인쇄 회로 보드 용접:
  • 표면 마운트 용접 장치:


기술 매개 변수:

매개 변수 가치
제품 종류 PCB SMT 조립
PCB 크기 100mm*100mm
라인 너비/공간 00.1mm/0.1mm
PCB 두께 10.6mm
PCB 물질 FR-4
솔더 마스크 색상 녹색
구리 두께 1온스
PCB 레이어 2층
실크 스크린 색상 흰색
구성 요소 피치 0.5mm
표면 마운트 용접 장치
인쇄 회로 보드 용접
인쇄 회로 보드 용접기


응용 프로그램:

JIETENG PCB SMT 어셈블리는 신뢰할 수 있고 전용 전자 회로 보드 어셈블리 솔루션 공급자입니다.우리의 PCB SMT 조립은 신뢰할 수 있고 고급 표면 마운트 용접 조립이 필요한 응용 프로그램에 설계되었습니다. 성능과 신뢰성을 극대화하는 고품질의 표면 가공을 갖추고 있습니다. PCB의 HASL 가공은 최소한의 접촉 저항을 보장하여 일관성 있고 신뢰할 수있는 작동을 허용합니다..또한 0.2mm의 최소 구멍 크기를 가지고 있으며 다양한 응용 프로그램에 이상적입니다. 녹색 용접 마스크는 구성 요소에 대한 훌륭한 보호를 제공합니다.그리고 비행 탐사 시험은 보드가 선적되기 전에 완벽한 상태로 있는지 확인합니다우리는 우리의 고객의 요구를 충족하는 우수한 품질의 PCB SMT 조립 제품을 제공하기 위해 최선을 다하고 있습니다.



사용자 정의:

JIETENG에 의해 PCB SMT 조립

JIETENG은 PCB SMT 조립 서비스를 제공하여 표면 마운트 장치 조립 및 전자 회로 보드 조립에 대한 전문 지식을 활용하여 자랑스럽게 생각합니다.

  • 브랜드 이름: JIETENG
  • 모델 번호: PCB 회로판
  • 원산지: 중국
  • PCB 재료: FR-4
  • PCB 두께: 1.6mm
  • 시험 유형: 비행 탐사체 시험
  • 제품 종류: PCB SMT 조립
  • 표면 마감: HASL

우리의 경험이 많은 팀은 PCB SMT 조립 프로젝트를 위해 우수한 품질과 신뢰할 수있는 서비스를 제공합니다. 우리는 빠른 납품 시간을 제공합니다.그리고 우리의 세부 사항에 대한 관심은 당신의 제품이 최고 수준의 품질과 신뢰성을 충족하는지 보장합니다..



지원 및 서비스:

PCB SMT 조립 기술 지원 및 서비스

우리는 PCB SMT 조립에 대한 포괄적인 기술 지원 및 서비스를 제공합니다.

  • 고객들이 PCB SMT 조립 프로세스를 최적화할 수 있도록 기술 전문 지식을 제공하는 것.
  • PCB SMT 조립 장비의 사용 및 유지 보수에 대한 포괄적인 교육을 제공합니다.
  • 고객이 PCB SMT 조립 장비를 사용하는 동안 발생할 수있는 문제 또는 문제를 해결하는 데 도움이됩니다.
  • PCB SMT 조립 장비에 대한 신속하고 정확한 수리 서비스를 제공하는 것.
  • PCB SMT 조립 장비에 대한 예비 부품 및 소모품 공급.

경험 많은 엔지니어와 기술자들로 구성된 우리 팀은 PCB SMT 조립 요구 사항에 대한 최고 품질의 기술 지원 및 서비스를 제공 할 준비가되어 있습니다.



포장 및 운송:

PCB SMT 조립 포장 및 운송

PCB SMT 조립 제품은 제조업체의 요구 사항에 따라 신중하게 포장됩니다. 제품의 크기와 모양에 따라 상자, 봉지, 가방,또는 튜브각 제품과 함께 포장, 라벨링 및 운송에 대한 구체적인 지침이 제공됩니다. 적절하게 포장 및 라벨링 된 품목은 표준 육상, 항공 또는 해상 화물 운송을 통해 배송 될 수 있습니다.



FAQ:

  • Q: PCB SMT 조립은 무엇입니까?

    A: JIETENG에서 제공하는 PCB SMT 어셈블리는 부품 수집, PCB 용접 및 테스트를 포함하는 사용자 정의 회로 보드 어셈블리 서비스입니다.그것은 표면 마운트 기술 (SMT) 로 PCB 회로 보드를 조립하는 데 사용됩니다.

  • Q: JIETENG의 PCB SMT 어셈블리의 브랜드 이름은 무엇입니까?

    A: JIETENG의 PCB SMT 조립의 브랜드 이름은 JIETENG입니다.

  • Q: JIETENG의 PCB SMT 조립의 모델 번호는 무엇입니까?

    A: JIETENG의 PCB SMT 어셈블리의 모델 번호는 PCB 회로 보드입니다.

  • Q: JIETENG의 PCB SMT 어셈블리가 어디에서 만들어집니다?

    A: JIETENG의 PCB SMT 어셈블리는 중국에서 만들어집니다.

  • Q: JIETENG에서 PCB SMT 조립의 특징은 무엇입니까?

    A: JIETENG의 PCB SMT 어셈블리는 PCB 회로 보드 조립에 대한 신뢰할 수 있고 비용 효율적인 솔루션을 제공합니다. 고품질의 부품 픽업, PCB 용접 및 테스트 서비스를 제공합니다.
