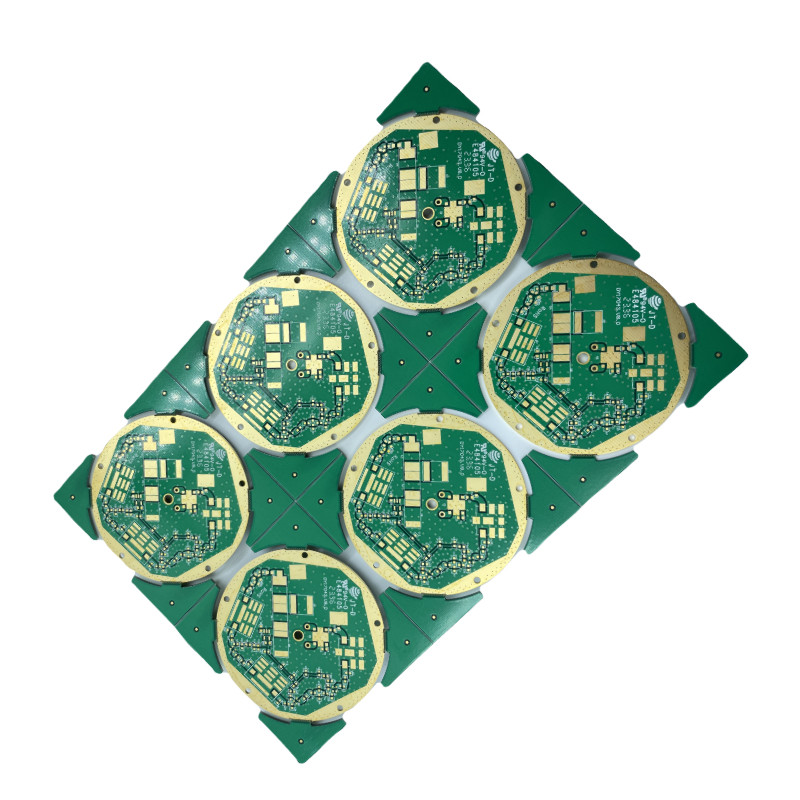

전자 회로 기판 Pcb Smt 어셈블리 2 레이어 1oz 구리 두께
| Place of Origin | China |
|---|---|
| 브랜드 이름 | JIETENG |
| 인증 | ISO/TS16949/RoHS/TS16949 |
| Model Number | PCB circuit board |
| 최소 주문 수량 | 교섭할 수 있습니다 |
| 가격 | negotiable |
| 포장 세부 사항 | 비어 있는 통, 진공포장된 |
| 배달 시간 | 5-8 일로 일합니다 |
| 지불 조건 | 교섭할 수 있습니다 |
| 공급 능력 | 360000 평방미터 / 년 |
무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 솔더 마스크 색 | 그린 | 구리 두께 | 1oZ |
|---|---|---|---|
| 표면가공도 | HASL | 민. 선 폭 / 공간 | 0.1 mm/0.1mm |
| 상품 종류 | PCB SMT 집회 | 민. 구멍 치수 | 0.2 밀리미터 |
| 실크 스크린 색상 | 백색 | PCB 레이어 | 2 층 |
| 강조하다 | 1온스 PCB SMT 조립 2층 PCB SMT 조립 1온스 SMT 인쇄 회로 보드,2 layer pcb smt assembly,1 oz smt printed circuit board |
||
제품 설명
제품 설명:
PCB SMT 조립은 인쇄 회로 보드에 표면 장착 장치를 용접하고 조립하는 과정입니다.이 유형의 조립은 최종 제품이 최적의 품질을 보장하기 위해 높은 수준의 정확성과 정확성을 요구합니다.이 어셈블리는 흰색 실크 스크린 색상, 녹색 솔더 마스크 색상, 100mm * 100mm의 2층 PCB 크기 및 HASL 표면 마무리에서 제공됩니다.이 유형의 조립은 인쇄 회로 보드 용접 및 표면 장착 장치 조립에 대한 신뢰할 수 있고 비용 효율적인 솔루션을 제공합니다.
특징:
- 제품명: PCB SMT 조립
- PCB 두께: 1.6mm
- 표면 마감: HASL
- 구멍 크기: 0.2mm
- PCB 층: 2층
- 솔더 마스크 색상: 녹색
- 표면 마운트 용접 장치
- 표면 장착 장치 조립
- 표면 장착 장치 조립
- 인쇄 회로 보드 조립
기술 매개 변수:
| 매개 변수 | 가치 |
|---|---|
| 제품 종류 | PCB SMT 조립 |
| 실크 스크린 색상 | 흰색 |
| PCB 크기 | 100mm*100mm |
| PCB 두께 | 10.6mm |
| 구성 요소 피치 | 0.5mm |
| 솔더 마스크 색상 | 녹색 |
| 구리 두께 | 1온스 |
| 표면 마감 | HASL |
| PCB 물질 | FR-4 |
| 구멍 크기 | 00.2mm |
| 기술 | 표면 장착 장치 조립, 전자 회로 보드 조립, 표면 장착 용접 조립 |
응용 프로그램:
JIETENG PCB 회로 보드 SMT 조립은 신뢰할 수 있고 효율적인 표면 장착 장치 조립 및 표면 장착 용접 조립 솔루션입니다.그것은 널리 인쇄 회로 보드 (PCB) 용접 산업에서 사용됩니다, 1oz의 최고 수준의 구리 두께와 0.2mm의 최소 구멍 크기를 제공합니다. 부품 피치는 0.5mm만큼 작으며 표면 완성도는 HASL입니다.우리의 SMT 조립 솔루션은 또한 품질과 정확성을 보장하는 비행 탐사 시험을 제공합니다이것은 당신의 PCB 용접 필요에 대한 훌륭한 선택입니다.
사용자 정의:
JIETENG PCB SMT 조립
브랜드 이름: JIETENG
모델 번호: PCB 회로판
원산지: 중국
구성요소 오차: 0.5mm
최소 선 너비/공간: 0.1mm/0.1mm
실크 스크린 색상: 흰색
구리 두께: 1온스
표면 마감: HASL
JIETENG PCB SMT 어셈블리는 표면 마운트 장치 어셈블리, 표면 마운트 솔더링 어셈블리 및 전자 회로 보드 어셈블리에 특화되어 있으며, 0.5mm의 고정도 부품 피치를 제공합니다.분. 0.1mm/0.1mm의 선 너비/공간, 흰색 실크스크린 색상, 1온스 구리 두께, HASL 표면 마무리.
지원 및 서비스:
PCB SMT 조립 기술 지원 및 서비스는 고객에게 PCB SMT 조립 제품을 유지 관리하는 데 필요한 도구와 자원을 제공합니다. 우리의 서비스에는 다음이 포함됩니다.
- 기술 지원 - 우리의 경험이 풍부한 기술 지원 팀은 질문에 답하고 PCB SMT 조립의 모든 측면에 대한 지침을 제공합니다.
- 소프트웨어 업데이트 - 우리는 모든 고객이 최신 기능과 기능에 액세스 할 수 있도록 정기적으로 소프트웨어 업데이트를 제공합니다.
- 컴포넌트 교체 - 우리는 모든 결함 부품에 대한 컴포넌트 교체 서비스를 제공합니다.
- 현장 서비스 - 우리의 현장 서비스 팀은 설치 및 설정에 고객을 돕기 위해 사용할 수 있습니다.
- 교육 및 교육 - 우리는 모든 고객이 PCB SMT 조립 제품과 지식이 풍부하고 편안하다는 것을 보장하기 위해 교육 및 교육을 제공합니다.
포장 및 운송:
PCB SMT 조립 포장 및 운송:
포장: PCB SMT 조립 제품은 운송 중에 손상을 방지하기 위해 안전하게 포장됩니다.
운송: PCB SMT 조립 제품은 안전하고 시간에 도착하도록 조심스럽게 배송됩니다.
FAQ:
- Q1:PCB SMT 조립은 무엇입니까?
- A1:PCB SMT 조립은 JIETENG가 제조한 자동화 기계의 도움으로 PCB에 표면 장착 부품을 배치하여 인쇄 회로 보드 (PCB) 를 만드는 과정입니다.
- Q2: PCB SMT 조립의 이점은 무엇입니까?
- A2:PCB SMT 조립의 주요 장점은 더 작고 더 효율적인 회로 보드의 생산을 가능하게한다는 것입니다.이는 제조업체가 더 저렴한 비용으로 더 높은 품질의 제품을 생산할 수 있게 해줍니다..
- Q3: JIETENG의 PCB SMT 어셈블리의 기원은 무엇입니까?
- A3: JIETENG의 PCB SMT 조립기는 중국에서 제조되며, 고품질의 인쇄 회로 보드를 생산하기 위해 최신 기술을 사용합니다.
- Q4:PCB SMT 조립에 어떤 유형의 구성 요소를 사용할 수 있습니까?
- A4:PCB SMT 조립은 콘덴서, 저항, 통합 회로 및 트랜지스터와 같은 구성 요소를 조립하는 데 사용할 수 있습니다.
- Q5: JIETENG의 PCB SMT 어셈블리를 사용하는 것의 장점은 무엇입니까?
- A5: JIETENG의 PCB SMT 어셈블리는 신뢰할 수 있고 비용 효율적입니다. 또한 인쇄 회로 보드의 생산에 짧은 납품 시간을 제공합니다.
