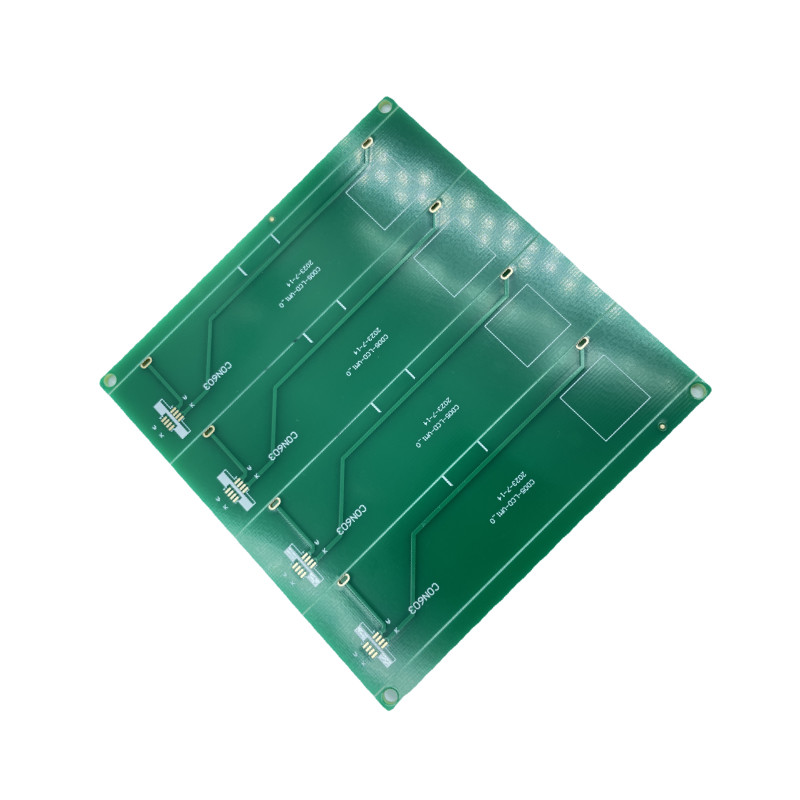

알루미늄 PCB 보드 조립 구리 두께 1/2 온스-4 온스
| Place of Origin | China |
|---|---|
| 브랜드 이름 | JIETENG |
| 인증 | ISO/TS16949/RoHS/TS16949 |
| Model Number | PCB circuit board |
| 최소 주문 수량 | 교섭할 수 있습니다 |
| 가격 | negotiable |
| 포장 세부 사항 | 비어 있는 통, 진공포장된 |
| 배달 시간 | 5-8 일로 일합니다 |
| 지불 조건 | 교섭할 수 있습니다 |
| 공급 능력 | 360000 평방미터 / 년 |
무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 민. 구멍 치수 | 0.2 밀리미터 | 재료 | FR4, 알루미늄, 로저스, Etc. |
|---|---|---|---|
| 솔더 마스크 색 | 녹색, 하얀, 검은, Etc. | 민. 환형 링 | 3mil |
| 구리 두께 | 1/2oz-4oz | 실크 스크린 색상 | 하얀, 검은, 노란, 기타 등등. |
| 집합 형태 | 홀, 혼합된, Etc를 통하여, SMT. | 제품 이름 | PCB 보드 국회 |
| 강조하다 | 1/2oz PCB 보드 조립,알루미늄 PCB 보드 국회,4oz PCB 인쇄 회로 보드 조립 |
||
제품 설명
제품 설명:
PCB 보드 조립은 인쇄 회로 보드 (PCB) 를 제조하는 데 사용되는 포괄적이고 복잡한 과정입니다. 이 과정은 회로 보드를 제조하는 것을 포함합니다.용의 여러 층으로 구성되어 있습니다, 각 계층은 특정 전기 회로를 포함합니다. PCB 보드 조립에는 저항, 콘덴서 및 통합 회로와 같은 구성 요소의 추가도 포함됩니다.소금판에 용접된그 다음에는 원하는 사양을 충족하는지 확인하기 위해 보드를 테스트하는 과정이 있습니다.
PCB 보드 조립 과정에서 보드는 일반적으로 실크 스크리닝, 최소 라인 너비 / 공간 및 최소 구멍 크기,안정적이고 내구적인 제품을 만들기 위해 설계된 제품보드는 또한 FR4, 알루미늄 및 로저스와 같은 재료를 사용하여 일반적으로 0.2mm에서 3.2mm까지 적절한 크기 및 두께로 잘라집니다.조립 과정 또한 보드에 용접 마스크를 적용 포함마지막으로, 보드는 원하는 성능 요구 사항을 충족하는지 확인하기 위해 테스트됩니다.
PCB 보드 조립은 고품질, 신뢰할 수 있고 내구성있는 회로 보드를 제조하는 데 사용되는 필수적인 과정입니다.이 과정 은 전문 기계와 숙련 된 기술자 들 의 사용 을 필요로 한다가장 최신 기술을 활용하여,PCB 보드 조립은 고객의 고유 한 요구를 충족하도록 조정 된 다양한 솔루션을 고객에게 제공할 수 있습니다..
특징:
- 제품명: PCB 보드 조립
- 실크 스크린 색상: 흰색, 검은색, 노란색, 등등
- 구멍 크기: 0.2mm
- 조립 유형: SMT, 구멍을 통해, 혼합, 등
- 표면 마감: HASL, ENIG, OSP 등
- PCBA 제조 프로세스: 디자인, 솔더 페이스트 인쇄, 배치, 리플로우, 검사, 테스트, 포장 등.
- 회로 보드 조립: 설계, 용접, 테스트, 포장 등
- 회로 보드 조립 과정: 설계, 부품 공급, 용접, 검사, 테스트, 포장 등
기술 매개 변수:
| 매개 변수 | 사양 |
|---|---|
| 구리 두께 | 1/2온스-4온스 |
| 테스트 | AOI, 엑스레이, 비행 탐사선 등 |
| 보증 | 1년 |
| 집합형 | SMT, Through Hole, Mixed 등등 |
| 라인 너비/공간 | 3 밀리 / 3 밀리 |
| 솔더 마스크 색상 | 녹색, 하얀색, 검은색 등등 |
| 판 두께 | 00.2mm-3.2mm |
| 표면 마감 | HASL, ENIG, OSP 등등 |
| 소재 | FR4, 알루미늄, 로저스 등 |
| 구멍 크기 | 00.2mm |
응용 프로그램:
JIETENG의 PCB 보드 어셈블리는 인쇄 회로 보드 제조 및 PCBA 제조 프로세스의 완벽한 조합입니다. 그것은 FR4, 알루미늄, 로저스,그리고 다른 것또한 제품 품질을 보장하기 위해 AOI, X-Ray, Flying Probe 및 기타 테스트를 포함한 포괄적인 테스트를 거칩니다.녹색과 같은 다양한 용접 마스크 색상으로 제공됩니다., 흰색, 검은색, 그리고 다른. 최소 라인 너비 / 공간은 3 밀리 / 3 밀리입니다.JIETENG의 PCB 보드 어셈블리는 PCB 제조 및 PCB 어셈블리에서 널리 사용되고 있으며 고객들에게 좋은 반응을 얻고 있습니다.
사용자 정의:
JIETENG에서 PCB 보드 조립
JIETENG는 사용자 정의 회로 보드 조립 및 인쇄 회로 보드 제조 서비스에 전문입니다. 우리의 고품질 PCB는 개인 사양을 충족하도록 설계되었습니다.
제품 속성:
- 브랜드 이름: JIETENG
- 모델 번호: PCB 회로판
- 원산지: 중국
- 구리 두께: 1/2ounce-4oz
- 솔더 마스크 색상: 녹색, 흰색, 검은색 등
- 테스트: AOI, 엑스레이, 비행 탐사선 등
- 최소선 너비/공간: 3mm/3mm
- 보증: 1년
지원 및 서비스:
PCB 보드 조립 기술 지원 및 서비스
PCB 보드 어셈블리에서 우리는 기술 지원과 서비스를 제공하기 위해 기술 엔지니어의 전용 팀을 보유하고 있습니다. 우리는 가능한 최고의 품질의 지원과 서비스를 제공하기 위해 최선을 다하고 있습니다.
우리는 다음과 같은 다양한 서비스를 제공합니다.
- 설계 및 제조 지원
- 디자인 검토
- 제조 도면
- 가공 및 조립 도면
- 시험 및 검증
- 문제 해결 및 수리
- 제품 교육 및 인보드
우리는 고객에게 최고 수준의 서비스와 만족을 제공하기 위해 최선을 다하고 있습니다. 어떤 질문이나 우려가 있다면 저희에게 연락하는 것을 주저하지 마십시오.
포장 및 운송:
PCB 보드 조립용 포장 및 운송
PCB 보드 조립은 안전하고 신속하게 포장되어 고객에게 배송되어야합니다. PCB 보드 조립을 포장하고 배송하는 방법에 대한 몇 가지 팁이 있습니다.
- 적절한 패키지와 완충 재료를 선택하십시오: 운송 중 충격과 진동으로부터 제품을 보호하기 위해 충분히 강한 상자를 선택하십시오.그리고 제품을 고정하기 위해 완충 물질을 사용.
- 패키지 라벨: 패키지가 올바른 장소로 배달되었는지 확인하기 위해 패키지를 명확하게 라벨하십시오.
- 신뢰할 수 있는 운송사 를 선택 하십시오: 패키지의 안전한 배달을 보장 하기 위해 신뢰할 수 있고 좋은 고객 서비스를 가진 운송사 를 선택 합니다.
- 적절한 배송 방법을 선택: 고객의 요구 사항과 배달의 긴급성에 따라 배송 방법을 선택하십시오.
- 패키지 추적: 패키지를 추적하여 고객에게 안전하고 적시에 전달되도록하십시오.
FAQ:
- Q1: PCB 보드 조립은 무엇입니까?
- A1: PCB 보드 조립은 전자 구성 요소를 인쇄 회로 보드 (PCB) 에 장착하고 용접하는 과정입니다. 이는 중국의 PCB 회로 제조업체인 JIETENG에서 수행됩니다.
- Q2: PCB 보드의 모델 번호는 무엇입니까?
- A2: PCB 보드의 모델 번호는 PCB 회로 보드입니다.
- Q3: PCB 보드 조립에 사용되는 부품은 무엇입니까?
- A3: PCB 보드 조립에 사용되는 부품에는 저항, 콘덴시터, 트랜지스터, 통합 회로 및 기타 활성 및 수동 구성 요소가 포함됩니다.
- Q4: PCB 보드 조립은 어떻게 이루어집니다?
- A4: PCB 보드 조립은 부품을 인쇄 회로 보드 (PCB) 에 장착하고 용접하여 수행됩니다.
- Q5: PCB 보드 조립은 어디서 생산됩니까?
- A5: PCB 보드 조립은 중국에서 PCB 회로의 선도적인 제조업체인 JIETENG에 의해 생산됩니다.
