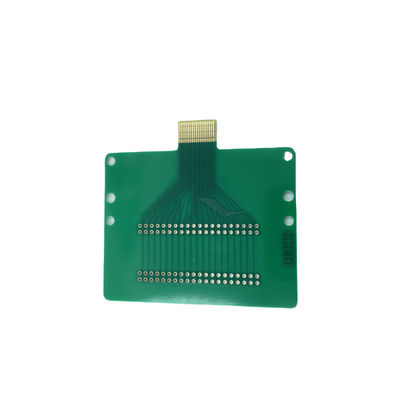

0.2mm 미니 홀 사이즈 로저스 PCB 제조 흰색 용접 마스크 0.2-3.2mm 보드 두께
| Place of Origin | China |
|---|---|
| 브랜드 이름 | JIETENG |
| 인증 | ISO/TS16949/RoHS/TS16949 |
| Model Number | PCB circuit board |
| 최소 주문 수량 | 교섭할 수 있습니다 |
| 가격 | negotiable |
| 포장 세부 사항 | 비어 있는 통, 진공포장된 |
| 배달 시간 | 5-8 일로 일합니다 |
| 지불 조건 | 교섭할 수 있습니다 |
| 공급 능력 | 360000 평방미터 / 년 |
무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 표면가공도 | HASL, ENIG, OSP, 이머젼 실버, 침적식 주석, Etc. | 민. 선 폭 | 0.1 밀리미터 |
|---|---|---|---|
| 구리 두께 | 1-4온스 | 실크 스트린 색 | 하얀, 검은, 노란, 기타 등등. |
| 민. 구멍 치수 | 0.2 밀리미터 | 재료 | FR4, 높은 TG FR4, 무독성, 로저스, Etc. |
| 솔더 마스크 색 | 녹색이고 푸르, 하얗, 검, 빨갛, Etc. | 민. 행간 | 0.1 밀리미터 |
| 강조하다 | 로저스 다층 PCB 제조,다층 로저스 PCB 제조,화이트 솔더 마스크 로저스 PCB 제조 |
||
제품 설명
제품 설명:
다층 PCB 제조는 다층 인쇄 회로 기판(PCB)을 생성하기 위한 안정적이고 효율적인 생산 프로세스입니다.이 특수 프로세스는 2~20까지의 광범위한 레이어 수와 0.2mm~3.2mm 범위의 다양한 보드 두께를 수용할 수 있습니다.생산에 사용되는 재료의 선택도 FR4, 높은 TG FR4, 할로겐 프리, Rogers 및 기타 옵션에 따라 다양합니다.Multi-Layer PCB Fabrication은 고정밀 생산 능력 덕분에 보드 설계에 관계없이 이를 처리할 수 있습니다.공정에서 수용할 수 있는 최소 선폭과 구멍 크기는 각각 0.1mm와 0.2mm입니다.
다층 PCB 제조는 다층 PCB 생산 공정의 필수 부분입니다.이를 통해 다양한 애플리케이션을 위한 다층 PCB 구성요소 및 어셈블리를 생성할 수 있습니다.이는 고품질 인쇄 회로 기판을 생산하는 비용 효율적인 방법일 뿐만 아니라 안전하고 신뢰할 수 있는 생산 플랫폼을 제공합니다.결과적으로 다층 PCB 제조는 다층 PCB를 위한 안정적이고 효율적인 생산 솔루션을 찾는 많은 제조업체가 선택하는 솔루션입니다.
특징:
- 상품명:다층 PCB 제조
- 레이어 수:2-20
- 재료:FR4, 고TG FR4, 할로겐 프리, 로저스 등
- 실크스크린 색상:백색, 까맣고, 황색, 등.
- 임피던스 제어:예
- 보드 두께:0.2-3.2mm
- 특별 서비스:다층 인쇄회로기판 생산, 다층 PCB 부품 조립, 다층 인쇄회로기판 제조
기술적인 매개변수:
| 재산 | 사양 |
|---|---|
| 임피던스 제어 | 예 |
| 최소구멍 크기 | 0.2mm |
| 솔더 마스크 색상 | 녹색, 파랗고, 백색, 까맣고, 빨강, 등. |
| 보드 두께 | 0.2-3.2mm |
| 표면 마감 | HASL, ENIG, OSP, 침수 은, 침수 주석 등 |
| 구리 두께 | 1-4온스 |
| 실크스크린 컬러 | 백색, 까맣고, 황색, 등. |
| 최소선의 폭 | 0.1mm |
| 최소줄 간격 | 0.1mm |
| 레이어 수 | 2-20 |
| 다층 PCB 부품 조립 | 예 |
| 다층 PCB 제조 | 예 |
| 다층 인쇄회로기판 생산 | 예 |
신청:
JIETENG의 다층 PCB 제조는 안정적이고 효율적인 고성능 인쇄 회로 기판이 필요한 응용 분야에 완벽한 선택입니다.고품질 소재와 첨단 제조 기술을 갖춘 다층 인쇄 회로 기판은 산업, 자동차, 의료, 항공 우주 및 가전 제품을 포함한 광범위한 응용 분야에 적합합니다.모델 번호는 PCB 회로 기판이며 중국에서 제조되었습니다.JIETENG의 다층 PCB는 FR4, High TG FR4, Halogen Free, Rogers 등 다양한 재료로 제작됩니다.흰색, 검정색, 노란색 등을 포함한 다양한 실크스크린 색상과 녹색, 파란색, 흰색, 검정색, 빨간색 등을 포함한 솔더 마스크 색상이 제공되어 특정 요구 사항을 충족합니다.레이어 수의 범위는 2~20이고 최소입니다.구멍 크기는 0.2mm입니다.JIETENG의 다층 PCB 제조는 다층 인쇄 회로 기판 제조 및 다층 PCB 구성 요소 조립에 적합합니다.
사용자 정의:
다층 PCB 제조
유명 상표: JIETENG
모델 번호: PCB 회로 기판
원산지: 중국
최소구멍 크기: 0.2mm
최소라인 간격: 0.1mm
실크스크린 색깔: 백색, 까맣고, 황색, 등.
레이어 수: 2-20
구리 두께: 1-4oz
JIETENG은 고품질 다층 PCB 부품 조립, 다층 PCB 부품 조립 및 다층 PCB 제조 서비스를 제공합니다.우리는 다양한 응용 분야에 적합한 복잡한 디자인의 PCB 생산을 전문으로 합니다.우리의 숙련된 팀은 빠른 처리 시간과 최고 수준의 품질을 보장합니다.최첨단 생산 설비와 최고의 고객 서비스 제공을 위한 노력으로 최고의 결과를 보장합니다.
지원 및 서비스:
다층 PCB 제조 기술 지원 및 서비스
다층 PCB 제조 서비스를 선택하는 고객을 위해 포괄적인 기술 지원 및 서비스를 제공합니다.당사의 전문 엔지니어와 기술자가 귀하의 모든 질문과 문제에 대해 빠르고 효율적인 지원을 제공하기 위해 대기하고 있습니다.
우리는 다음 분야에서 완전한 지원을 제공합니다.
- 고객 요구 사항에 대한 상세한 분석
- 다층 PCB 설계
- 재료 및 부품 선택
- 부품 및 재료의 호환성
- 프로토타입 제작
- 최종 제품 생산
- 테스트 및 품질 보증
당사의 기술 지원 팀은 연중무휴 24시간 이용 가능하여 최상의 서비스를 제공합니다.우리는 항상 귀하의 의견을 듣고 질문에 답변해 드립니다.
포장 및 배송:
다층 PCB 제조를 위한 포장 및 배송:
- 포장: 다층 PCB는 운송 중 손상을 방지하기 위해 방습 및 정전기 방지 재료로 포장됩니다.
- 배송: 다층 PCB는 배송 크기와 수량에 따라 택배 서비스, 항공 화물 또는 컨테이너 배송을 통해 배송됩니다.
자주하는 질문:
Q: 다층 PCB 제조란 무엇입니까?
ㅏ:다층 인쇄 회로 기판(PCB) 제조는 구성 요소 간의 전기 연결을 형성하기 위해 여러 층의 구리로 인쇄 회로 기판을 만드는 프로세스입니다.브랜드 이름은 JIETENG이고 모델 번호는 PCB 회로 기판입니다.그것은 중국에서 만들어졌습니다.
Q: 다층 PCB 제조의 이점은 무엇입니까?
ㅏ:다층 PCB 제조는 보드 복잡성 증가, 전기 성능 향상, 보드 크기 감소, 조립 시간 및 비용 절감 등 많은 이점을 제공합니다.
Q: 다층 PCB 제조에 사용되는 재료는 무엇입니까?
ㅏ:다층 PCB 제조에 사용되는 재료에는 구리, 에폭시 수지 및 유리 섬유가 포함됩니다.구리는 전기 연결을 형성하는 데 사용되고, 에폭시 수지는 층을 서로 결합하는 데 사용되며, 유리 섬유는 기계적 강도를 제공합니다.
Q: 다층 PCB 제조 과정은 무엇입니까?
ㅏ:다층 PCB 제조 프로세스에는 기판에 구리 패턴 생성, 레이어 적층, 구성 요소용 구멍 드릴링, 납땜 등 여러 단계가 포함됩니다.이 공정에는 보호 코팅을 적용하는 마무리 단계도 포함됩니다.
Q: 다층 PCB 제조의 구성 요소는 무엇입니까?
ㅏ:다층 PCB 제조의 구성 요소에는 인쇄 회로 기판, 커넥터, 집적 회로, 저항기, 커패시터, 트랜지스터 및 기타 전자 부품이 포함됩니다.
