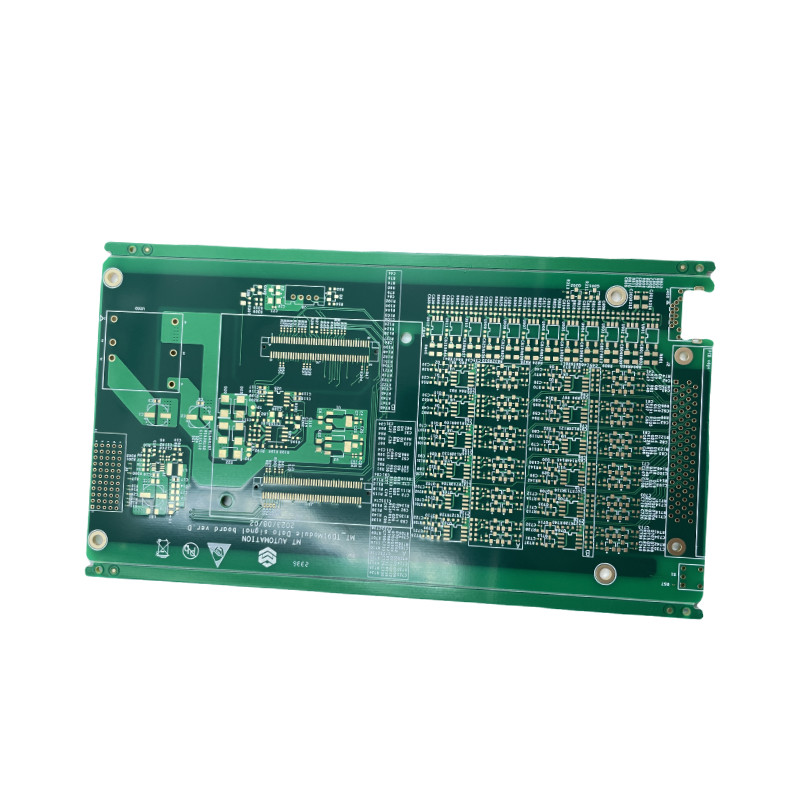

그린 솔더 마스크 다층 PCB 제조 몰입 틴
| Place of Origin | China |
|---|---|
| 브랜드 이름 | JIETENG |
| 인증 | ISO/TS16949/RoHS/TS16949 |
| Model Number | PCB circuit board |
| 최소 주문 수량 | 교섭할 수 있습니다 |
| 가격 | negotiable |
| 포장 세부 사항 | 비어 있는 통, 진공포장된 |
| 배달 시간 | 5-8 일로 일합니다 |
| 지불 조건 | 교섭할 수 있습니다 |
| 공급 능력 | 360000 평방미터 / 년 |
무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 솔더 마스크 색 | 녹색이고 푸르, 하얗, 검, 빨갛, Etc. | 실크 스트린 색 | 하얀, 검은, 노란, 기타 등등. |
|---|---|---|---|
| 재료 | FR4, 높은 TG FR4, 무독성, 로저스, Etc. | 구리 두께 | 1-4온스 |
| 표면가공도 | HASL, ENIG, OSP, 이머젼 실버, 침적식 주석, Etc. | 민. 선 폭 | 0.1 밀리미터 |
| 판 두께 | 0.2-3.2mm | 레이어 총수 | 2-20 |
| 강조하다 | 그린 솔더 마스크 다층 PCB 제조,몰입 틴 다층 PCB 제조,그린 솔더 마스크 로저스 PCB 제조 |
||
제품 설명
제품 설명:
다층 PCB 제조는 높은 품질과 정확성으로 다층 PCB의 정밀 제조를 제공하는 포괄적인 서비스입니다.이 서비스는 FR4, 높은 TG FR4, 할로겐 프리, Rogers 및 기타 특수 재료를 포함한 다양한 재료를 다룹니다.달성할 수 있는 최소 구멍 크기는 0.2mm이고 구리 두께는 1~4온스 범위입니다.최종 제품이 정확한 표준을 충족하는지 확인하기 위해 임피던스 제어도 가능합니다.또한 이 서비스는 고객의 요구에 맞게 흰색, 검정색, 노란색 및 기타 맞춤형 색상을 포함한 다양한 실크스크린 색상도 제공합니다.다층 PCB 제조 서비스는 또한 최종 제품이 적시에 효율적으로 배송되도록 구성 요소 조립 및 기타 관련 서비스를 제공합니다.
특징:
- 상품명:다층 PCB 제조
- 보드 두께:0.2 - 3.2mm
- 레이어 수:2 - 20
- 임피던스 제어:예
- 재료:FR4, 고TG FR4, 할로겐 프리, 로저스 등
- 표면 마감:HASL, ENIG, OSP, 침수 은, 침수 주석 등
- 다단계 인쇄 회로 기판 제작:예
- 다층 PCB 제조:예
- 다층 PCB 부품 조립:예
기술적인 매개변수:
| 재산 | 설명 |
|---|---|
| 보드 두께 | 0.2-3.2mm |
| 최소선의 폭 | 0.1mm |
| 최소줄 간격 | 0.1mm |
| 최소구멍 크기 | 0.2mm |
| 재료 | FR4, 고TG FR4, 할로겐 프리, 로저스 등 |
| 구리 두께 | 1-4온스 |
| 솔더 마스크 색상 | 녹색, 파랗고, 백색, 까맣고, 빨강, 등. |
| 레이어 수 | 2-20 |
| 임피던스 제어 | 예 |
| 실크스크린 컬러 | 백색, 까맣고, 황색, 등. |
| 다층 PCB 제조 | 예 |
| 다층 PCB 부품 조립 | 예 |
| 다단계 인쇄 배선 기판 제작 | 예 |
신청:
모델 번호 PCB 회로 기판을 보유한 JIETENG은 다층 PCB 구성 요소, 어셈블리 및 인쇄 회로 기판 분야의 평판이 좋은 중국 제조업체입니다.첨단 임피던스 제어 기술과 고정밀 제조 능력으로 유명합니다.다층 PCB는 2~20개 범위의 층 수로 제공됩니다. 0.1mm의 최소 라인 간격은 PCB가 더 많은 구성 요소를 포장하고 복잡한 기능을 수행할 수 있도록 보장합니다.실크스크린 색상은 흰색, 검정색, 노란색 및 기타 색상으로 제공됩니다.구멍 크기는 0.2mm입니다.
JIETENG의 다층 인쇄 회로 기판 생산에는 라미네이션, 에칭, 드릴링, 도금 및 납땜과 같은 복잡한 공정이 포함됩니다.첨단 다층 PCB 부품 조립 및 제조 기술은 우수한 제품 품질, 신뢰성 및 성능을 보장합니다.우수한 조립 및 제조 역량을 갖춘 JIETENG은 고품질 다층 PCB 구성 요소 및 조립이 필요한 고객에게 이상적인 파트너입니다.
사용자 정의:
JIETENG 다단계 인쇄 회로 기판 제조 서비스
JIETENG은 중국에서 다단계 인쇄 배선 기판 제작 및 다단계 인쇄 회로 기판 제조 서비스를 제공하는 선두업체입니다.당사의 다단계 인쇄 회로 기판 제조 서비스는 우수한 품질과 신뢰성을 제공합니다.
우리는 최신 기술을 사용하여 다단계 인쇄 회로 기판 제조의 최고 품질을 보장합니다.당사의 다단계 인쇄 회로 기판 제조 서비스는 다음을 포함하여 가장 까다로운 요구 사항을 충족할 수 있습니다.
- 최소구멍 크기: 0.2mm
- 표면 마감: HASL, ENIG, OSP, 침지 은, 침지 주석 등
- 최소라인 간격: 0.1mm
- 재질 : FR4, High TG FR4, 할로겐 프리, Rogers 등
- 실크스크린 색깔: 백색, 까맣고, 황색, 등.
당사의 다단계 인쇄 회로 기판 제조 서비스는 업계 선두 기업에서 사용됩니다.당사의 다단계 인쇄 회로 기판 제조 서비스에 대해 자세히 알아보고 귀하의 특정 요구에 맞는 최고의 다단계 인쇄 회로 기판을 만드는 데 어떻게 도움을 드릴 수 있는지 알아보려면 지금 당사에 문의하십시오.
지원 및 서비스:
다층 PCB 제조 기술 지원 및 서비스
다층 인쇄 회로 기판(PCB) 제조에는 전문 기술과 프로세스의 조합이 필요합니다.당사의 숙련된 엔지니어는 PCB의 최고의 성능을 위한 최고 품질의 부품 및 재료를 보장하기 위해 다양한 기술 지원 및 서비스를 제공합니다.
당사의 기술 지원 및 서비스에는 다음이 포함됩니다.
- 디자인 및 레이아웃 상담
- 재료 선택 및 소싱
- 제조 공정 최적화
- 테스트 및 문제 해결
- 조립 및 통합
우리는 모든 애플리케이션이 고유하다는 것을 이해하고 있으므로 귀하의 특정 요구 사항을 충족하는 맞춤형 솔루션을 제공하기 위해 노력하고 있습니다.당사의 전문가 팀은 귀하가 다층 PCB 제조 프로젝트를 최대한 활용할 수 있도록 도와드릴 준비가 되어 있습니다.
포장 및 배송:
다층 PCB 제조를 위한 포장 및 배송
포장 및 배송은 다층 PCB 제조 공정의 중요한 측면입니다.보드가 안전하게 배송될 수 있도록 주의 깊게 포장되어 목적지까지 배송됩니다.여기에는 다음이 포함됩니다.
- 정전기 방지 백을 사용하여 PCB를 정전기로부터 보호합니다.
- 운송 중 충격으로부터 PCB를 보호하기 위해 버블랩을 사용합니다.
- 견고한 상자를 사용하여 낙하, 진동 및 기타 환경 요인으로부터 PCB를 보호합니다.
- 운송 중에 PCB를 제자리에 유지하는 데 도움이 되는 폼 또는 폼 인서트를 사용합니다.
- 적절한 라벨링을 사용하여 패키지가 올바른 목적지로 배송되도록 합니다.
패키지 배송 준비가 완료되면 신뢰할 수 있는 택배 서비스를 통해 지정된 주소로 배송됩니다.패키지는 운송 과정 전반에 걸쳐 추적되어 목적지에 안전하고 정시에 도착할 수 있도록 보장됩니다.
자주하는 질문:
- Q1: 다층 PCB 제조란 무엇입니까?
- A1: 다층 PCB 제조는 JIETENG의 중국산 PCB 회로 기판을 사용하여 여러 층의 회로 기판을 만드는 공정입니다.
- Q2: 다층 PCB 제조를 사용하면 어떤 이점이 있습니까?
- A2: 다층 PCB 제조는 더 높은 밀도, 향상된 열 방출, 더 나은 신호 무결성, 향상된 설계 유연성 및 향상된 신뢰성을 제공합니다.
- Q3: 다층 PCB 제조에는 몇 개의 층이 있을 수 있습니까?
- A3: 레이어 수는 응용 분야와 디자인의 복잡성에 따라 다르지만 일반적으로 레이어 수는 2~16개입니다.
- Q4: 다층 PCB 제조에는 어떤 재료가 사용됩니까?
- A4: 다층 PCB 제조에 일반적으로 사용되는 재료에는 구리, 에폭시, 유리 직조 직물 및 폴리이미드가 포함됩니다.
- Q5: 다층 PCB 제조로 어떤 유형의 제품을 제조할 수 있습니까?
- A5: 다층 PCB 제조는 휴대폰, 컴퓨터, 의료 기기 등 다양한 제품을 제조하는 데 사용할 수 있습니다.
