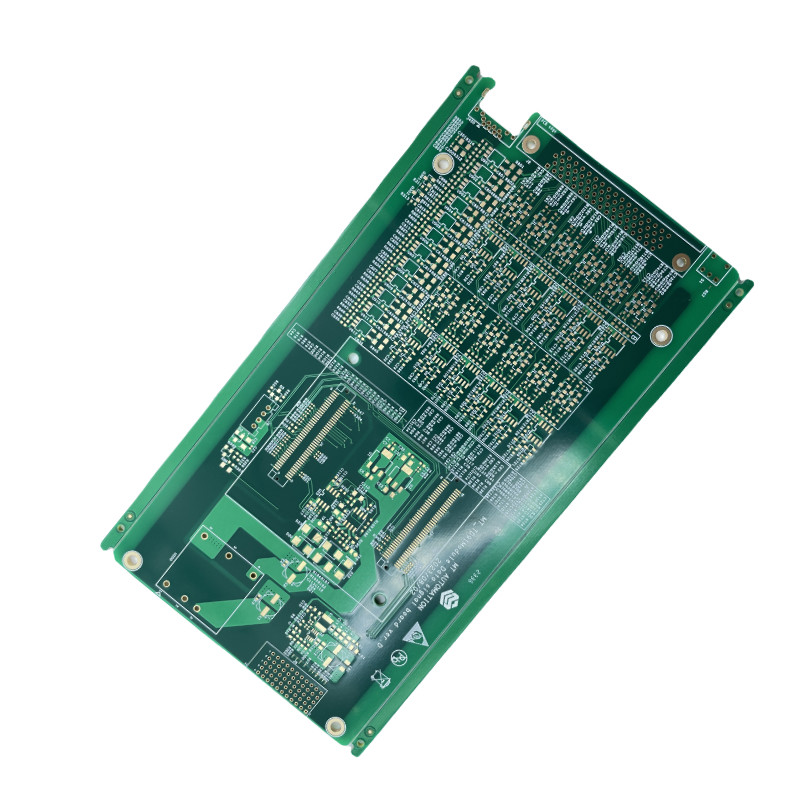

화이트 솔더 마스크와 진공 포장과 함께 고속 Fr4 인쇄 회로 보드
| Place of Origin | China |
|---|---|
| 브랜드 이름 | JIETENG |
| 인증 | ISO/TS16949/RoHS/TS16949 |
| Model Number | PCB circuit board |
| 최소 주문 수량 | 교섭할 수 있습니다 |
| 가격 | negotiable |
| 포장 세부 사항 | 비어 있는 통, 진공포장된 |
| 배달 시간 | 5-8 일로 일합니다 |
| 지불 조건 | 교섭할 수 있습니다 |
| 공급 능력 | 360000 평방미터 / 년 |
무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 실크 스크린 색상 | 하얀, 검은, 노란, 기타 등등. | 민 구멍 치수 | 0.2 밀리미터 |
|---|---|---|---|
| 패키징 | 진공 포장, 버블 가방, 카톤 박스, Etc. | 재료 | FR4 |
| 솔더 마스크 색 | 녹색, 푸른, 하얀, 검은, Etc. | 민 트레이스폭 / 공간 | 3/3MIL |
| 레이어 | 2-10 | 임피던스 제어 | ±10% |
| 강조하다 | 고속 FR4 인쇄 회로 보드,진공 포장 FR4 인쇄 회로 보드,고속 다층 인쇄 회로 보드 |
||
제품 설명
제품 설명:
고주파 PCB는 고주파 애플리케이션용으로 설계된 고속 회로 기판입니다.이 제품은 FR4로 제작되었으며 구리 두께는 1~4oz, 보드 두께는 0.2~3.2mm, 트레이스 폭/공간은 3/3mil입니다.이 제품의 임피던스 제어는 ±10%이므로 고주파 애플리케이션에 이상적인 솔루션입니다.
특징:
- 고주파 회로 기판
- 최소 구멍 크기: 0.2mm
- 임피던스 제어: ±10%
- 구리 두께: 1-4oz
- 포장: 진공 포장, 버블 백, 판지 상자 등
- 실크 스크린 색상: 흰색, 검정색, 노란색 등
- 고주파 인쇄 기판
- 고속 인쇄 회로 기판
- 고속 PCB
기술적인 매개변수:
| 매개변수 | 설명 |
|---|---|
| 층 | 2-10개의 층 |
| 임피던스 제어 | ±10% |
| 구리 두께 | 1-4온스 |
| 재료 | FR4 |
| 표면 마감 | HASL, ENIG, OSP 등 |
| 솔더 마스크 색상 | 녹색, 파란색, 흰색, 검정색 등 |
| 최소 구멍 크기 | 0.2mm |
| 실크스크린 컬러 | 흰색, 검정색, 노란색 등 |
| 보드 두께 | 0.2-3.2mm |
| 포장 | 진공 포장, 버블 백, 카톤 박스 등 |
| 집중하다 | 고속 인쇄 회로 기판, 고속 인쇄 회로 기판, 고성능 인쇄 회로 기판, 고성능 인쇄 회로 기판 |
신청:
JIETENG의 제품을 소개하게 된 것을 자랑스럽게 생각합니다.고주파 PCB.이 고성능 인쇄 기판은 고속 회로 기판의 까다로운 요구 사항을 충족하도록 특별히 설계되었으며 전례 없는 임피던스 제어, 낮은 누화 및 신호 무결성을 제공합니다.우리의고주파 PCB±10% 임피던스 제어, 3/3mil 최소 트레이스 폭/공간, 2~10개 레이어, 0.2~3.2mm 보드 두께, 0.2mm 최소 구멍 크기를 포함한 인상적인 사양 범위가 특징입니다.우리의고주파 PCB, 안정적인 고속 성능과 최대의 신호 무결성을 확신할 수 있습니다.
사용자 정의:
JIETENG의 고주파 PCB 맞춤형 서비스
- 유명 상표: JIETENG
- 모델 번호: PCB 회로 기판
- 원산지: 중국
- 최소 트레이스 폭/공간: 3/3mil
- 임피던스 제어: ±10%
- 최소 구멍 크기: 0.2mm
- 재료: FR4
- 보드 두께: 0.2-3.2mm
JIETENG은 고주파 회로 기판, 고속 회로 기판 및 고성능 회로 기판에 대한 맞춤형 서비스 제공을 전문으로 합니다.당사의 고주파 PCB는 정확한 트레이스 폭과 공간, 엄격한 임피던스 제어 및 0.2mm만큼 작은 최소 구멍 크기를 갖추고 있습니다.FR4 등 다양한 재질과 0.2mm~3.2mm 범위의 보드 두께 중에서 선택할 수도 있습니다.우리의 전문적인 서비스와 고정밀 제품을 통해 귀하의 응용 분야에 가장 적합한 PCB를 얻을 수 있도록 보장합니다.
지원 및 서비스:
고주파 PCB 기술 지원 및 서비스
고주파수 PCB는 복잡하므로 엄격한 표준에 따라 설계 및 제조되어야 합니다.당사의 기술 지원 및 서비스 팀은 고주파수 PCB를 정확하고 효율적으로 설계할 수 있도록 최선을 다해 지원합니다.
설계 지원
당사의 기술 지원 및 서비스 팀은 고주파수 PCB에 가장 적합한 설계에 대해 조언을 드릴 수 있습니다.우리는 귀하의 설계 요구 사항을 검토하고 최대 성능을 보장하기 위한 최상의 설계와 구성 요소를 제안할 수 있습니다.
제조 지원
당사의 기술 지원 및 서비스 팀이 제조 과정에서 귀하를 지원할 수 있습니다.우리는 귀하의 고주파수 PCB가 최고 표준에 따라 제조되도록 최고의 재료와 공정을 선택하도록 도와드릴 수 있습니다.
테스트 및 품질 보증
당사의 기술 지원 및 서비스 팀은 고주파수 PCB가 모든 성능 요구 사항을 충족하는지 확인하는 데 도움을 드릴 수 있습니다.우리는 귀하의 PCB가 최고 수준의 품질과 신뢰성을 충족하는지 확인하기 위해 테스트 및 품질 보증 서비스를 제공할 수 있습니다.
포장 및 배송:
고주파 PCB 포장 및 배송:
- 고주파수 PCB는 정전기 방지 백에 포장한 후 정전기 방지 용기에 넣습니다.
- 그런 다음 용기를 밀봉하고 배송 주소를 라벨로 붙입니다.
- 그런 다음 패키지는 적절한 택배를 통해 배송됩니다.
자주하는 질문:
- Q: 고주파수 PCB란 무엇입니까?
- A: 고주파 PCB는 JIETENG에서 모델 번호 PCB 회로 기판으로 생산한 인쇄 회로 기판 유형입니다.중국에서 제작되었으며 고주파수 성능과 기능을 제공하도록 설계되었습니다.
- Q: 고주파 PCB를 사용하면 어떤 이점이 있습니까?
- A: 고주파수 PCB는 고속 회로 설계를 위한 향상된 신호 무결성, 견고한 설계 및 향상된 신뢰성을 제공합니다.또한 더 나은 신호 라우팅과 향상된 열 성능을 제공합니다.
- Q: 고주파수 PCB에는 어떤 재료가 사용됩니까?
- A: 고주파 PCB는 일반적으로 세라믹 충전 라미네이트, PTFE(테플론), 구리 및 은과 같은 고주파 금속과 같은 고주파 재료로 만들어집니다.
- Q: 고주파수 PCB의 설계 고려 사항은 무엇입니까?
- A: 고주파수 PCB의 설계 고려 사항에는 임피던스 제어, 신호 무결성 및 전원/접지 평면 설계가 포함됩니다.레이어 스택업, 트레이스 라우팅 및 비아에도 특별한 주의를 기울여야 합니다.
- Q: 고주파 PCB에는 어떤 애플리케이션이 적합합니까?
- A: 고주파 PCB는 5G 네트워크, 레이더 시스템, 위성 통신 및 고속 신호 전송이 필요한 기타 애플리케이션과 같은 애플리케이션에 적합합니다.
