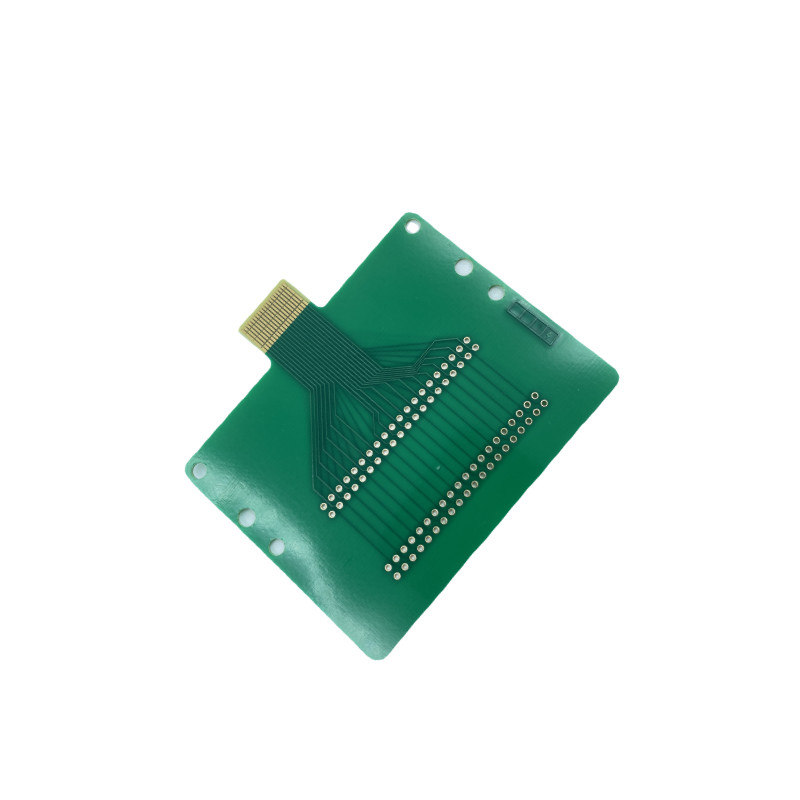

HASL 프로토타입 인쇄 회로 보드 조립 다층

무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.
x최소 라인 너비/공간 | 0.1 mm/0.1mm | 표면가공도 | HASL |
---|---|---|---|
제품 이름 | 원형 인쇄 회로 판 어셈블리 | 민 구멍 치수 | 0.2 밀리미터 |
솔더 마스크 색 | 그린 | PCB 두께 | 1.6mm |
PCB 레이어 | 2 층 | 민 환형 링 | 0.1 밀리미터 |
강조하다 | 다층 프로토타입 인쇄 회로 기판 어셈블리,HASL 프로토타입 인쇄 회로 기판 어셈블리,다층 전자 프로토타입 어셈블리 |
제품 설명:
프로토타입 PCB 어셈블리는 다양한 전기 및 전자 장치에 사용할 수 있는 보드인 인쇄 보드 어셈블리를 만드는 제조 공정입니다.인쇄 기판 어셈블리는 인쇄 회로 기판(PCB)과 다양한 구성 요소로 구성됩니다.PCB는 인쇄 기판 어셈블리의 주요 구성 요소이며 구리 피복 적층판으로 만들어집니다.동박적층판은 얇은 구리층과 절연 기판으로 구성된 일종의 금속 기반 재료입니다.구리 층은 인쇄 회로 기판을 형성하기 위해 상호 연결 패턴으로 에칭됩니다.
프로토타입 PCB 조립 프로세스에는 다양한 구성 요소가 포함된 인쇄 회로 기판의 설계 및 제작이 포함됩니다.원하는 전기 및 전자 회로를 생성하기 위해 구성 요소가 PCB에 장착됩니다.그런 다음 회로가 올바르게 작동하는지 확인하기 위해 PCB를 테스트하고 검증합니다.그런 다음 PCB는 녹색 또는 기타 색상이 될 수 있는 솔더 마스크 색상으로 코팅됩니다.이는 부식, 열 및 기타 환경 요인으로 인한 손상으로부터 PCB를 보호하는 데 도움이 됩니다.
프로토타입 PCB 조립 공정에는 높은 정밀도와 정확성이 필요합니다.PCB는 최소 환형 링 0.1mm, 구리 무게 1oz, 최소 선 폭/공간 0.1mm/0.1mm, PCB 크기 100mm*100mm 등 특정 기준을 충족해야 합니다.이러한 기준을 충족함으로써 보드는 다양한 전자 및 전기 애플리케이션에 사용될 수 있습니다.
특징:
- 상품명:프로토타입 PCB 조립
- 최소 구멍 크기:0.2mm
- 최소 솔더 마스크 브리지:0.1mm
- PCB 두께:1.6mm
- PCB 재질:FR4
- 표면 마감:HASL
- 서비스:PCB 프로토타입 제작, PCB 조립 제조, 인쇄 기판 조립
기술적인 매개변수:
명세서 | 세부 |
---|---|
표면 마감 | HASL |
솔더 마스크 색상 | 녹색 |
최소 선 너비/공간 | 0.1mm/0.1mm |
PCB 크기 | 100mm*100mm |
최소 환형 링 | 0.1mm |
민 솔더 마스크 브릿지 | 0.1mm |
최소 구멍 크기 | 0.2mm |
PCB 재질 | FR4 |
실크스크린 컬러 | 하얀색 |
PCB 두께 | 1.6mm |
신청:
JIETENG의 프로토타입 PCB 어셈블리 제작은 신뢰할 수 있는 고품질 PCB가 필요한 기업을 위한 완벽한 선택입니다.우리는 프로토타입 및 소량 PCB 생산을 위한 완벽한 PCB 제조 서비스를 제공합니다.당사의 프로토타입 PCB 어셈블리 제작 서비스는 고객에게 HASL 표면 마감 처리된 FR4 소재, 흰색 실크스크린 색상 및 녹색 솔더 마스크 색상을 포함하는 최고 품질의 PCB 어셈블리를 제공하며 모두 최소 환형 링이 0.1mm입니다.우리는 중국에서 PCB 제조 서비스에 대해 가장 경쟁력 있는 가격과 최고의 고객 서비스를 제공합니다.당사의 프로토타입 PCB 조립 제작 서비스는 프로토타입을 위한 고품질 PCB가 필요한 사람들과 빠른 처리 시간이 필요한 사람들에게 적합합니다.JIETENG은 중국 최고의 프로토타입 PCB 조립 제작 서비스를 제공합니다.
사용자 정의:
유명 상표: JIETENG
모델 번호: PCB 회로 기판
원산지: 중국
최소 솔더 마스크 브리지: 0.1mm
제품 이름: 프로토타입 PCB 어셈블리
최소 환형 링: 0.1mm
솔더 마스크 색상: 녹색
표면 마감: HASL
JIETENG은 전 세계 고객을 위한 고품질 프로토타입 PCB 어셈블리 제조를 전문으로 합니다.당사의 프로토타입 PCB 조립 제조 공정은 업계 최고 표준을 충족하여 품질과 신뢰성을 보장합니다.당사의 내부 설계, 엔지니어링 및 제조 역량을 통해 프로토타입 PCB 어셈블리 제조 분야에서 최고의 서비스를 제공할 수 있습니다.
JIETENG의 프로토타입 PCB 어셈블리 제조 공정은 고객의 가장 까다로운 요구 사항을 충족하도록 설계되었습니다.우리는 최신 기술과 장비를 사용하여 프로토타입 PCB 어셈블리가 최고 품질 표준을 충족하는지 확인합니다.당사의 숙련된 직원은 귀하의 고유한 응용 분야에 적합한 프로토타입 PCB 어셈블리를 설계하고 생산하는 데 도움을 드릴 수 있습니다.
지원 및 서비스:
우리는 프로토타입 PCB 조립 제품에 대한 포괄적인 기술 지원 및 서비스를 제공합니다.당사의 숙련된 엔지니어 및 기술자 팀은 조립 과정에서 직면할 수 있는 모든 문제를 해결하는 데 도움을 드릴 수 있습니다.우리는 설계, 테스트, 문제 해결을 포함하여 조립 프로세스의 모든 측면에 대해 조언과 지원을 제공할 수 있습니다.우리의 목표는 프로토타입 PCB 어셈블리가 효율적이고 안정적이며 비용 효율적이라는 것을 보장하는 것입니다.
또한 조립 과정을 최대한 원활하게 진행하는 데 도움이 되는 다양한 서비스도 제공합니다.우리의 서비스는 다음과 같습니다:
- 조립 전 설계 상담
- 부품 식별 및 소싱
- 조립도 작성
- 조립 지침 및 조립 절차
- 테스트 및 문제 해결
- 신뢰성 및 성능 분석
우리는 프로토타입 PCB 조립 제품에 대해 최고 수준의 고객 서비스와 기술 지원을 제공하는 능력에 자부심을 갖고 있습니다.질문이나 우려사항이 있으시면 언제든지 문의해 주세요.
포장 및 배송:
프로토타입 PCB 조립 포장 및 배송:
프로토타입 PCB 어셈블리는 ESD 보호 백에 안전하게 포장되어 상자 안에 배치됩니다.모든 품목은 고객이 있는 장소에 안전하게 도착할 수 있도록 버블랩과 같은 적절한 완충재로 보호됩니다.그런 다음 상자를 밀봉하고 고객의 주소를 라벨로 붙인 후 고객이 선호하는 배송 방법을 통해 발송합니다.
자주하는 질문:
Q1: 프로토타입 PCB 어셈블리란 무엇입니까?A1: 프로토타입 PCB 조립은 인쇄 회로 기판(PCB) 프로토타입에 구성 요소를 조립하는 프로세스를 의미합니다.이는 중국에 본사를 둔 회사인 JIETENG에서 제공합니다.
Q2: 프로토타입 PCB 조립에는 어떤 구성 요소를 사용할 수 있습니까?
A2: 프로토타입 PCB 어셈블리는 저항기, 커패시터, 트랜지스터, 집적 회로 및 기타 전자 부품을 포함하여 다양한 부품을 PCB에 조립하는 데 사용할 수 있습니다.
Q3: 프로토타입 PCB 조립에는 어떤 프로세스가 포함됩니까?
A3: 프로토타입 PCB 조립에는 일반적으로 부품 배치, 납땜, 청소 및 테스트와 같은 몇 가지 프로세스가 포함됩니다.
Q4: 프로토타입 PCB 조립에 시간이 얼마나 걸리나요?
A4: 프로토타입 PCB 조립을 완료하는 데 걸리는 시간은 회로 기판의 복잡성과 구성 요소 수에 따라 달라집니다.일반적으로 보통 2~3일 정도 소요됩니다.
Q5: 프로토타입 PCB 어셈블리의 품질 보증은 무엇입니까?
A5: JIETENG은 엄격한 품질 관리 절차를 통해 고품질 프로토타입 PCB 어셈블리를 제공합니다.제품은 최고의 품질 및 성능 표준을 충족하는지 확인하기 위해 테스트 및 검사를 거칩니다.
