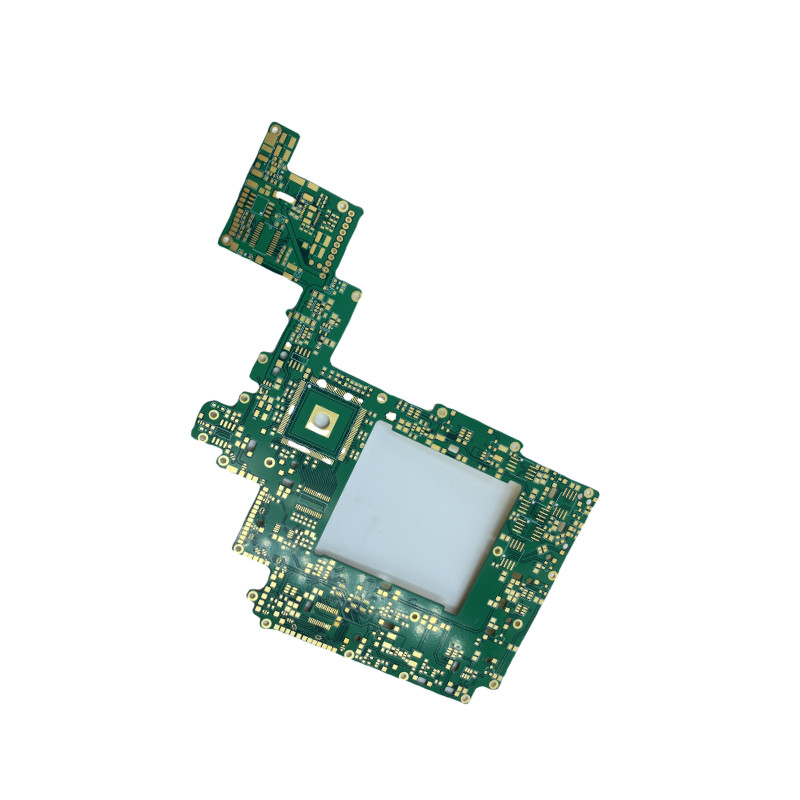

10층 Fr4 고주파 PCB, ±10%의 임페던스 제어
| Place of Origin | China |
|---|---|
| 브랜드 이름 | JIETENG |
| 인증 | ISO/TS16949/RoHS/TS16949 |
| Model Number | PCB circuit board |
| 최소 주문 수량 | 교섭할 수 있습니다 |
| 가격 | negotiable |
| 포장 세부 사항 | 비어 있는 통, 진공포장된 |
| 배달 시간 | 5-8 일로 일합니다 |
| 지불 조건 | 교섭할 수 있습니다 |
| 공급 능력 | 360000 평방미터 / 년 |
무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 민 트레이스폭 / 공간 | 3/3MIL | 솔더 마스크 색 | 녹색, 푸른, 하얀, 검은, Etc. |
|---|---|---|---|
| 재료 | FR4 | 패키징 | 진공 포장, 버블 가방, 카톤 박스, Etc. |
| 실크 스크린 색상 | 하얀, 검은, 노란, 기타 등등. | 표면가공도 | HASL, ENIG, OSP, 기타 등등. |
| 레이어 | 2-10 | 판 두께 | 0.2-3.2mm |
| 강조하다 | FR4 고주파 PCBs,10층 고주파 PCB,FR4 고주파 회로판 |
||
제품 설명
제품 설명:
고주파수 PCB는 광범위한 응용 분야의 요구 사항을 충족하도록 설계된 고성능 회로 기판 및 인쇄 기판입니다.이 제품은 고주파수 조건에서 작동하도록 설계되었으며 안정적인 고성능 회로를 생산할 수 있습니다.이 보드는 구리, 알루미늄 및 기타 여러 금속을 포함한 다양한 재료를 사용하여 만들어지며 2~10개까지 다양한 레이어 수를 제공합니다.또한 침수 금, ENEPIG, HASL, OSP 등 다양한 표면 마감 처리가 제공됩니다.
고주파 PCB는 진공포장, 버블백, 카톤박스 등 다양한 방식으로 포장됩니다.구리 두께는 1~4온스이며 최소 구멍 크기는 0.2mm입니다.이 보드에는 흰색, 검정색, 노란색 등 실크 스크리닝을 위한 다양한 색상도 함께 제공됩니다.고주파 PCB는 프로젝트에 고성능 인쇄 기판이 필요한 사람들에게 적합합니다.
특징:
- 상품명:고주파 PCB
- 최소 구멍 크기:0.2mm
- 구리 두께:1-4온스
- 임피던스 제어:±10%
- 보드 두께:0.2-3.2mm
- 최소 트레이스 폭/공간:3/3백만
- 특산품:고속 인쇄 기판, 고주파 PCB, 고성능 인쇄 기판
기술적인 매개변수:
| 매개변수 | 값 |
|---|---|
| 임피던스 제어 | ±10% |
| 층 | 2-10 |
| 표면 마감 | HASL, ENIG, OSP 등 |
| 포장 | 진공 포장, 버블 백, 카톤 박스 등 |
| 솔더 마스크 색상 | 녹색, 파랗고, 백색, 검정, 등. |
| 최소 트레이스 폭/공간 | 3/3백만 |
| 실크스크린 컬러 | 백색, 까맣고, 황색, 등. |
| 최소 구멍 크기 | 0.2mm |
| 재료 | FR4 |
| 보드 두께 | 0.2-3.2mm |
| 키워드 | 고속 인쇄 회로 기판, 고성능 회로 기판, 고속 인쇄 회로 기판 제조 |
신청:
JIETENG의 고주파 PCB: 모든 요구 사항을 충족하는 고성능 인쇄 기판 솔루션
JIETENG은 모든 엔지니어링 및 제조 요구 사항을 충족하는 고성능, 고속 인쇄 회로 기판(PCB)의 선도적인 제조업체입니다.당사의 고급 PCB는 성능, 신뢰성 및 내구성에 대한 최고 표준을 충족하도록 설계되었습니다.당사의 PCB는 0.2~3.2mm의 보드 두께, HASL, ENIG, OSP와 같은 표면 마감재와 FR4와 같은 다양한 재료로 구성됩니다.또한 녹색, 파란색, 흰색, 검정색의 솔더 마스크 색상을 제공하며 최소 트레이스 폭/공간은 3/3mil입니다.
고속 인쇄 회로 기판 설계를 위한 장기적인 솔루션을 찾고 있거나 일회성 프로젝트를 위한 안정적인 고성능 인쇄 기판이 필요한 경우 JIETENG이 도와드립니다.당사의 고주파 PCB는 모든 엔지니어링 및 제조 요구 사항을 충족하는 완벽한 솔루션입니다.우리는 첨단 기술과 효율적인 생산 프로세스를 통해 적시 납품과 우수한 품질을 보장합니다.
사용자 정의:
JIETENG 고주파 PCB 맞춤형 서비스
JIETENG은 고성능 인쇄 기판, 고주파 회로 기판 및 고주파 PCB 생산을 전문으로 합니다.우리는 다음과 같은 기능을 갖춘 맞춤형 서비스를 제공합니다.
- 유명 상표: JIETENG
- 모델 번호: PCB 회로 기판
- 원산지: 중국
- 층: 2-10
- 포장: 진공 포장, 버블 백, 판지 상자 등
- 표면 마감: HASL, ENIG, OSP 등
- 보드 두께: 0.2-3.2mm
- 재료: FR4
당사의 고주파 PCB는 귀하의 제품에 안정적인 성능을 제공하므로 광범위한 응용 분야에 적합합니다.우리는 귀하의 요구를 충족시키기 위해 우수한 품질과 빠른 배송을 보장합니다.
지원 및 서비스:
고주파 PCB 제품은 기술 서비스와 고객 서비스의 조합으로 지원됩니다.당사의 기술 서비스 및 고객 서비스 팀은 고객에게 조언, 설계 지원 및 문제 해결을 제공할 수 있습니다.
우리는 고객에게 최고 수준의 지원을 제공하기 위해 최선을 다하고 있습니다.당사의 기술 서비스 팀은 제품 설계, 레이아웃 및 제작에 대한 지원을 제공할 수 있는 경험이 풍부하고 지식이 풍부한 전문가로 구성되어 있습니다.
우리의 고객 서비스 팀은 우수한 고객 서비스를 제공하기 위해 최선을 다하고 있습니다.우리는 모든 고객의 문의 사항에 대해 신속하고 정중한 답변을 받을 수 있도록 노력하고 있습니다.또한 발생할 수 있는 모든 문제에 대해 시기적절한 해결책을 제공하기 위해 노력하고 있습니다.
우리는 귀하가 고주파 PCB 제품을 최대한 활용할 수 있도록 도와드립니다.질문이나 우려 사항이 있는 경우 당사에 문의하시기 바랍니다.우리는 당신과 함께 일하기를 기대합니다!
포장 및 배송:
;자주하는 질문:
- Q: 고주파수 PCB란 무엇입니까?
- A: 고주파 PCB는 JIETENG에서 제조한 인쇄 회로 기판(PCB)의 일종으로, 모델 번호는 PCB 회로 기판이고 원산지는 중국입니다.
- Q: 고주파 PCB의 장점은 무엇입니까?
- A: 고주파수 PCB는 우수한 열 전도성, 고속 신호 성능 및 높은 신뢰성이라는 장점을 가지고 있습니다.
- Q: 고주파 PCB의 설계 프로세스는 무엇입니까?
- A: 고주파수 PCB 설계 프로세스에는 신호 무결성 분석, 열 설계, 임피던스 제어 및 레이어 스택업 설계가 포함됩니다.
- Q: 고주파 PCB의 재료 옵션은 무엇입니까?
- A: 고주파수 PCB의 재료 옵션에는 FR-4, FR-4 High-Tg, Halogen Free, Rogers 및 Arlon이 포함됩니다.
- Q: 고주파 PCB의 최대 레이어 수는 얼마입니까?
- A: 고주파수 PCB의 최대 레이어 수는 12레이어입니다.
