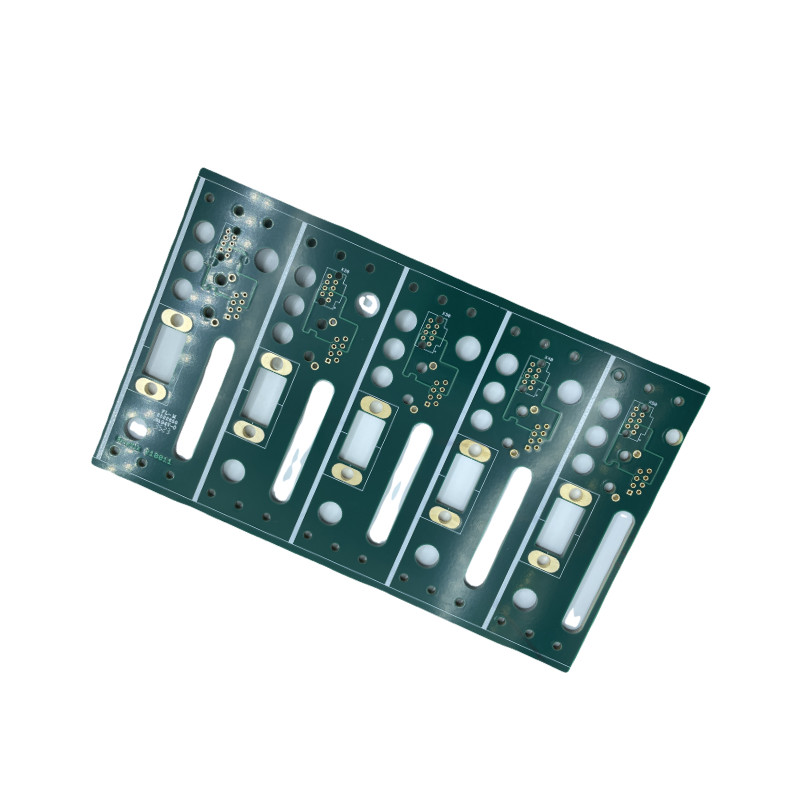

로저스 재료 ENIG PCB 조립 보드 녹색 실크 스크린

Place of Origin China
브랜드 이름 JIETENG
인증 ISO/TS16949/RoHS/TS16949
Model Number PCB circuit board
최소 주문 수량 교섭할 수 있습니다
가격 negotiable
포장 세부 사항 비어 있는 통, 진공포장된
배달 시간 5-8 일로 일합니다
지불 조건 교섭할 수 있습니다
공급 능력 360000 평방미터 / 년

무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
제품 이름 PCB 보드 국회 실크 스크린 색상 하얀, 검은, 노란, 기타 등등.
판 두께 0.2mm-3.2mm 집합 형태 홀, 혼합된, Etc를 통하여, SMT.
표면가공도 HASL, ENIG, OSP, 기타 등등. 민. 선 폭 / 공간 3 mil/3mil
보증 1년 구리 두께 1/2oz-4oz
강조하다

녹색 실크 스크린 PCB 조립 보드

,

ENIG PCB 조립 보드

,

ENIG PCB 인쇄 회로 보드 조립
