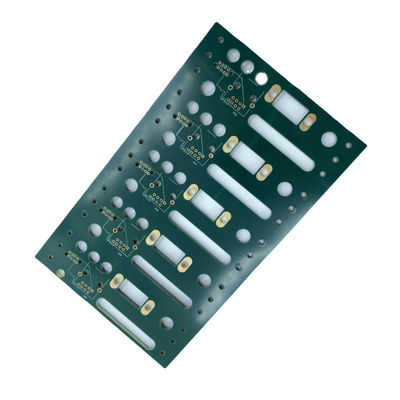

ENIG 2 계층 고주파 회로판 0.2mm 미니 구멍 크기

제품 설명:

고주파 PCB는 최고의 속도와 성능을 위해 설계된 인쇄 회로 기판이며 고급 제품 및 시스템에 자주 사용됩니다.이 보드는 FR4와 같은 고급 재료로 만들어졌으며 구리 두께는 1~4oz이고 레이어는 2~10개일 수 있습니다.보드의 표면 마감은 HASL, ENIG, OSP 등이 될 수 있으며 솔더 마스크 색상은 녹색, 파란색, 흰색, 검정색 등이 될 수 있습니다.매우 정확하고 신뢰성이 높은 이 고성능 인쇄 기판은 극한의 온도에서도 작동할 수 있으며 고속 회로 기판이 필요한 응용 분야에 적합합니다.

특징:

• 제품 이름: 고주파 PCB
• 표면 마감: HASL, ENIG, OSP 등
• 최소 구멍 크기: 0.2mm
• 임피던스 제어: ±10%
• 실크 스크린 색상: 흰색, 검정색, 노란색 등
• 층: 2-10
• 고주파 회로 기판: 예
• 고속 회로 기판: 예
• 고속 인쇄 보드: 예

기술적인 매개변수:

신청:

고속 인쇄 기판으로도 알려진 고주파 회로 기판은 자동차, 통신, 산업 제어, 의료 등 다양한 산업에 필수적인 부품입니다.제이테텡고주파 인쇄 기판을 제공합니다.모델 번호 PCB 회로 기판에서 만들어진 것중국.와 함께실크 스크린 색상흰색, 검정색, 노란색 등의 이 보드 기능최소 트레이스 폭/3/3mil의 공간,2-10개의 층,표면 마감HASL, ENIG, OSP 등과 같은최소 구멍 크기 0.2mm.JIETENG의 고주파 회로 기판은 가장 높은 전기적 및 기계적 성능 요구 사항을 충족하도록 설계되어 다음이 필요한 사용자에게 이상적인 선택입니다.고속 인쇄 기판그리고고주파 인쇄 기판.

사용자 정의:

JIETENG은 고성능, 고속 인쇄 회로 기판은 물론 고주파 PCB를 공급하는 선도적인 공급업체입니다.당사의 고주파 PCB는 현대 전자 산업의 까다로운 요구 사항을 충족하도록 설계되었습니다.우리는 PCB 회로 기판과 같은 모델 번호로 맞춤형 PCB를 생산할 수 있는 능력을 보유하고 있으며 진공 포장, 버블 백, 상자 상자 등과 같은 다양한 서비스를 제공합니다. 또한 당사의 PCB는 다음과 같은 다양한 표면 마감 기능을 갖추고 있습니다. HASL, ENIG, OSP 등이며 녹색, 파란색, 흰색, 검정색 등과 같은 다양한 솔더 마스크 색상으로 제공됩니다. 또한 고주파수 PCB의 최소 트레이스 폭/공간이 3/3mil이고 최소 구멍 크기는 0.2mm입니다.

지원 및 서비스:

고주파 PCB는 최고 품질의 제품이 고객에게 제공되도록 기술 지원 및 서비스를 제공합니다.숙련된 엔지니어와 기술자로 구성된 당사 팀은 발생할 수 있는 기술적 문의 사항이나 문제에 대해 도움을 드릴 수 있습니다.우리는 설계 최적화, 구성 요소 선택 및 테스트는 물론 고객이 가질 수 있는 모든 질문에 대한 기술 지원을 포함한 다양한 서비스를 제공합니다.우리의 모든 제품에는 완전한 마음의 평화를 위한 포괄적인 보증이 함께 제공됩니다.또한 맞춤형 설계 요구 사항에 대한 지원과 조언도 기꺼이 제공해 드립니다.

포장 및 배송:

고주파수 PCB의 포장 및 배송:

포장: 고주파 PCB는 배송 중 습기 및 ESD(정전기 방전)를 방지하는 방식으로 포장해야 합니다.여기에는 수분 차단 백, ESD 방지 백 및/또는 보호용 폼 또는 버블 랩의 사용이 포함될 수 있습니다.

배송: 고주파수 PCB는 신뢰할 수 있고 비용 효율적인 운송업체를 통해 배송되어야 하며 손실이나 손상이 발생할 경우 적절한 보험에 가입해야 합니다.배송을 추적하고 적시에 고객에게 알리는 것도 중요합니다.
