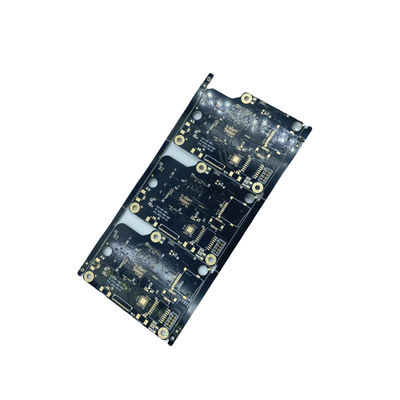

다층 SMT PCB 보드 두께 1.6mm 0.2mm 분 구멍 크기와

제품 설명:

SMT PCB 보드는 우수한 전기 성능과 신뢰성을 제공하는 고품질의 다층 인쇄 회로 보드 (PCB) 이다.보드는 고품질의 원료로 구성되어 있으며 구리 두께 1 온스와 최소 라인 너비 0.1mm. 그것은 HASL와 함께 우수한 표면 완화를 가지고 있으며 오래 지속되는 완화와 우수한 보호를 제공하는 녹색 용접 마스크로 코팅됩니다.SMT PCB 보드 또한 전문적인 조립 서비스를 제공하고 광범위한 응용 프로그램에 적합합니다..

SMT PCB 보드는 모든 인쇄 회로 보드 조립 요구 사항에 이상적인 선택입니다. 우수한 전기 성능, 신뢰할 수있는 성능 및 장기적인 보호를 제공합니다.고품질의 원료로1온스 구리 두께와 0.1mm의 최소 선 너비로 이 PCB는 다양한 용도로 적합합니다.녹색 용접 마스크는 보호 층을 추가하고 HASL 마무리 우수한 품질과 성능을 보장합니다.마지막으로, 조립 서비스는 구성 요소와 보드 사이의 안전하고 신뢰할 수있는 연결을 제공합니다.

특징:

• 제품 이름:SMT PCB 보드
• 표면 마감:HASL
• 소재:FR4
• 레이어:2
• 실크스크린 색상:흰색
• 구리 두께:1온스
• 종류:다층 회로판
• 적용:전자 회로판
• 기술:전자 회로판
• 특징:인쇄 회로판

기술 매개 변수:

응용 프로그램:

JIETENG PCB 회로 보드는 현대 전자 장치의 기초를 제공합니다.그들은 다양한 전자 장치와 응용 프로그램을 위해 다층 인쇄 회로 보드 (PCB) 를 만드는 데 사용됩니다.. JIETENG PCB 보드는 고품질의 FR4 재료로 만들어졌으며 HASL (핫 에어 솔더 레벨링) 표면 완화를 갖추고 있습니다. 구리 두께는 1oz이며 최소 구멍 크기는 0.2mm입니다.솔더 마스크 색은 녹색입니다..

고품질 JIETENG PCB 회로 보드는 컴퓨터, 스마트 폰, 카메라, 가전제품, 의료기기, 자동차, 산업 장비,군사 및 항공 우주용그들은 현대 전자 장치의 기초를 제공하며 신뢰할 수있는 신호 전송과 데이터 처리를 보장합니다.

JIETENG PCB 회로 보드는 품질과 성능의 최고 표준을 충족하도록 설계되었습니다. 그들은 중국에서 제조되며 매우 신뢰할 수 있고 내구적입니다.극단적 인 온도 및 환경 조건에 견딜 수 있도록 설계되었습니다.JIETENG PCB 회로 보드는 다양한 전자 응용 프로그램에 대한 완벽한 솔루션입니다.

사용자 정의:

지원 및 서비스:

XYZ에서 우리는 SMT PCB 보드를 사용하는 고객에게 포괄적인 지원과 서비스를 제공합니다. 우리는 다음과 같은 광범위한 서비스를 제공합니다.

• 기술 지원: 높은 기술력 있는 전문가들로 구성된 저희 팀은 설치부터 문제 해결까지 모든 기술 지원을 제공할 수 있습니다.우리는 또한 자주 묻는 질문에 대한 지식 기반을 가지고 있습니다., 그리고 제품 교육 세션을 제공할 수 있습니다.
• 보증: 우리는 우리의 모든 SMT PCB 보드에 1 년 보증을 제공합니다. 고객은 보증 관련 문제에 대해 저희에게 연락 할 수 있습니다.
• 수리 서비스: 우리는 SMT PCB 보드에 대한 수리 서비스를 제공하며 4 ~ 6 주 회전 시간이 있습니다.
• 교체 부품: 우리는 우리의 SMT PCB 보드에 대한 교체 부품 및 구성 요소를 제공합니다. 우리는 또한 다양한 업그레이드 옵션을 제공합니다.
• 업데이트: 우리는 SMT PCB 보드에 대한 정기 소프트웨어 업데이트와 자세한 제품 문서를 제공합니다.

우리의 목표는 우리의 고객이 가능한 최고의 지원과 서비스를 이용할 수 있도록 하는 것입니다. 우리의 SMT PCB 보드에 대한 질문이 있거나 우려가 있다면, 저희에게 연락하는 것을 주저하지 마십시오.

포장 및 운송:

SMT PCB 보드의 포장 및 운송:

• SMT PCB 보드는 ESD 안전 재료를 사용하여 포장됩니다.
• SMT PCB 보드는 완충 재료가 있는 고판 상자에 배송됩니다.
• 상자에는 SMT PCB 보드의 설명과 일련 번호가 표시됩니다.
• 안전 배달을 위해 박스는 테이프로 묶여 있습니다.

FAQ:
