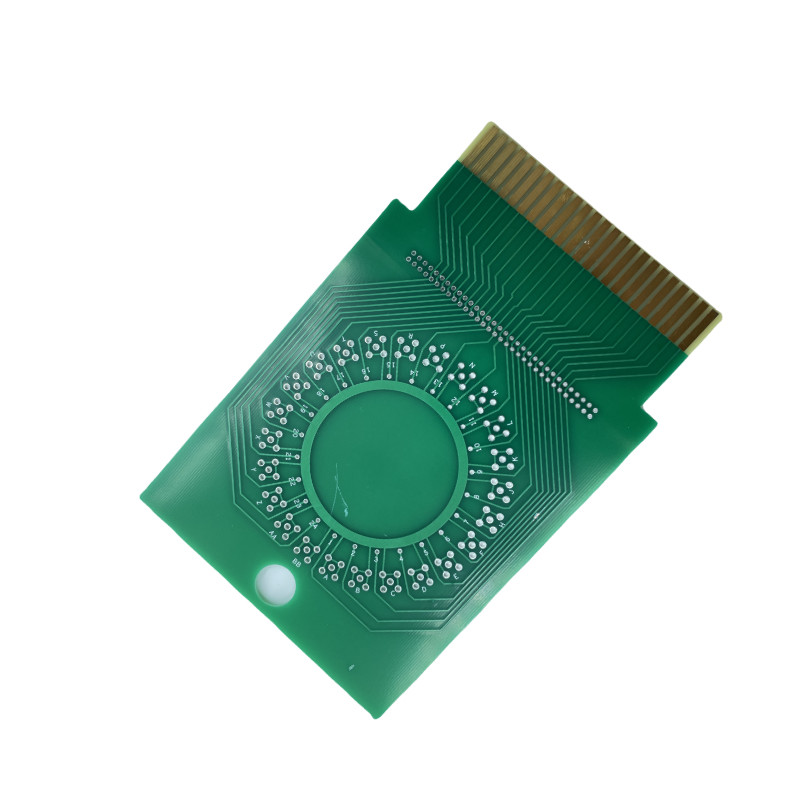

녹색 솔더 마스크 Pcb Hf 1-4oz 구리 두께
| Place of Origin | China |
|---|---|
| 브랜드 이름 | JIETENG |
| 인증 | ISO/TS16949/RoHS/TS16949 |
| Model Number | PCB circuit board |
| 최소 주문 수량 | 교섭할 수 있습니다 |
| 가격 | negotiable |
| 포장 세부 사항 | 비어 있는 통, 진공포장된 |
| 배달 시간 | 5-8 일로 일합니다 |
| 지불 조건 | 교섭할 수 있습니다 |
| 공급 능력 | 360000 평방미터 / 년 |
무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 구리 두께 | 1-4온스 | 판 두께 | 0.2-3.2mm |
|---|---|---|---|
| 민 트레이스폭 / 공간 | 3/3MIL | 표면가공도 | HASL, ENIG, OSP, 기타 등등. |
| 실크 스크린 색상 | 하얀, 검은, 노란, 기타 등등. | 패키징 | 진공 포장, 버블 가방, 카톤 박스, Etc. |
| 임피던스 제어 | ±10% | 솔더 마스크 색 | 녹색, 푸른, 하얀, 검은, Etc. |
| 강조하다 | 녹색 용접 마스크 pcb hf,4oz 구리 두께 pcb hf,1oz 고주파 회로판 |
||
제품 설명
제품 설명:
고주파 PCB
고주파 PCB는 표준 인쇄 회로 보드보다 높은 주파수에서 작동하도록 설계된 고성능 인쇄 회로 보드입니다.이 보드는 정밀한 임피던스 제어로 설계되었습니다이 보드는 일반적으로 통신, 군사, 항공우주,의료 장비고 주파수 PCB는 2-10 층으로 사용할 수 있으며 FR4 및 기타 전문 재료와 같은 다양한 재료로 제공됩니다.보드는 또한 녹색과 같은 용접 마스크 색상 범위에서 온다, 파란색, 흰색, 그리고 검은색
특징:
- 제품 이름:고주파 PCB, 고속 회로 보드, 고성능 인쇄 회로 보드
- 표면 마감:HASL,ENIG,OSP등등.
- 솔더 마스크 색상:녹색,파란색,흰색,검은색등등.
- 실크 스크린 색상:흰색,검은색,노란색등등.
- 미니 추적 너비/공간:3/3밀리
- 레이어:2-10
기술 매개 변수:
| 매개 변수 | 가치 |
|---|---|
| 분 구멍 크기 | 00.2mm |
| 미니 추적 너비/공간 | 3/3밀리 |
| 포장 | 진공 포장, 거품 봉지, 카튼 상자 등 |
| 솔더 마스크 색상 | 녹색, 파란색, 흰색, 검은색 등등 |
| 레이어 | 2-10 |
| 구리 두께 | 1~4온스 |
| 판 두께 | 00.2-3.2mm |
| 표면 마감 | HASL, ENIG, OSP 등등 |
| 소재 | FR4 |
| 실크 스크린 색상 | 흰색, 검은색, 노란색 등등 |
| 고성능 | 고성능 인쇄회로판, 고속 인쇄회로판 |
응용 프로그램:
JIETENG 고주파 인쇄 회로 보드 (PCB) 는 최신 기술과 최고 품질 표준으로 제조됩니다.우리의 보드는 통신과 같은 고성능 애플리케이션을 위해 설계되었습니다우리의 고주파 PCB는 FR4 물질로 만들어져 구리 두께 1-4oz에서 0.2-3.2mm의 보드 두께까지 있습니다.우리는 HASL을 포함하여 다양한 표면 완공을 제공합니다., ENIG, 그리고 OSP. 우리의 보드는 3/3 밀리미터의 최소 흔적 너비 / 공간과 함께 고속 성능과 긴 관용으로 설계되었습니다. 우리의 PCB는 모두 가장 까다로운 요구 사항을 충족하도록 생산됩니다..우리의 고주파 PCB는 고속 디지털 디자인, 무선 통신, 항공 우주 전자제품 등 다양한 응용 분야에 이상적입니다.
사용자 정의:
JIETENG의 고주파 PCB 사용자 정의
고성능 인쇄 회로판
JIETENG는 주문을 받아서고주파 PCB우수한 성능으로. 우리의 고성능 인쇄 회로 보드는 다음과 같은 특징으로 만들어집니다:
- 브랜드 이름: JIETENG
- 모델 번호: PCB 회로판
- 원산지: 중국
- 구리 두께: 1-4 온스
- 미나트 트레스 너비/공간: 3/3밀리
- 포장: 진공 포장, 거품 봉지, 카튼 상자 등
- 임페던스 제어: ±10%
- 분 구멍 크기: 0.2mm
JIETENG은 신뢰할 수 있는 공급자입니다고주파 PCB 사용자 정의. 우리는 경쟁력 있는 가격에 품질의 제품을 제공합니다. 전문가의 우리의 전문 팀은 인쇄 회로 보드의 모든 필요를 위해 준비되어 있습니다. 더 많은 정보를 위해 오늘 저희에게 연락하십시오.
지원 및 서비스:
고주파 PCB는 고객의 요구를 충족시키기 위해 다양한 기술 지원 및 서비스 솔루션을 제공합니다.경험 많은 엔지니어와 기술자의 우리 팀은 디자인과 레이아웃을 포함한 다양한 서비스를 제공 할 수 있습니다., 프로토타입 제작, 테스트 및 생산. 우리는 또한 모든 질문에 답하고 고객이 가능한 최고의 경험을 보장하기 위해 포괄적인 기술 지원과 고객 서비스를 제공합니다.
우리는 고객에게 최고 품질의 제품과 최고의 기술 지원 및 서비스를 제공하기 위해 최선을 다하고 있습니다.우리의 전문가 팀은 항상 모든 질문에 답하고 모든 프로젝트에 도움을 줄 수 있습니다.우리의 숙련된 직원들은 최신 기술과 도구를 갖추고 있어 고객들의 요구를 충족시킬 수 있습니다.
우리의 기술 지원 및 서비스 솔루션은 다음을 포함합니다:
- 디자인 및 레이아웃 지원
- 프로토타입 제작 및 시험 서비스
- 생산 지원
- 지속적인 기술 상담 및 지원
- 고객 서비스
우리는 고객에게 최고의 경험과 최고 품질의 제품을 제공하기 위해 노력합니다.우리의 기술 지원 및 서비스 솔루션은 고객이 최상의 경험을 할 수 있도록 설계되었습니다..
포장 및 운송:
고주파 PCB의 패키지 및 운송
고 주파수 인쇄 회로 보드 (PCB) 는 특수 처리 및 운송 요구 사항을 요구하는 섬세한 부품입니다.
PCB의 안전한 배달을 보장하기 위해 PCB는 손상 될 수있는 외부 힘에 노출되는 것을 방지하는 방식으로 포장되어야합니다.포장재는 높은 수준의 보호를 제공하도록 선택해야합니다.카드보드 상자 또는 플라스틱 용기가 권장되며, 포장지는 운송 중에 충격이나 진동을 흡수하기 위해 항 정적 폼 또는 다른 완충 물질로 채워져야합니다.
높은 주파수 PCB를 운송할 때 신속 또는 우선 순위 서비스를 사용하여 전송되어야 안전하고 적시에 도착 할 수 있습니다. 패키지는 또한 테이프로 단단히 봉인되어야합니다.적당한 배송 주소와 연락처가 표시되어 있습니다.
FAQ:
고주파 PCB에 관한 일반적인 질문 및 답변
- Q: 고주파 PCB는 어떤 브랜드 이름인가요?
- A: 고주파 PCB는 JIETENG라는 브랜드 이름입니다.
- Q: 고주파 PCB의 모델 번호는 무엇입니까?
- A: 고주파 PCB의 모델 번호는 PCB 회로판입니다.
- Q: 고주파 PCB는 어디서 만들어집니다?
- A: 고주파 PCB는 중국에서 만들어집니다.
- Q: 고주파 PCB를 만드는 데 어떤 물질을 사용합니까?
- A: 고주파 PCB는 구리와 다른 재료로 만들어집니다.
- Q: 고주파 PCB의 응용 분야는 무엇입니까?
- A: 고주파 PCB는 통신, 산업 자동화 및 자동차 전자제품과 같은 광범위한 응용 분야에서 사용됩니다.
