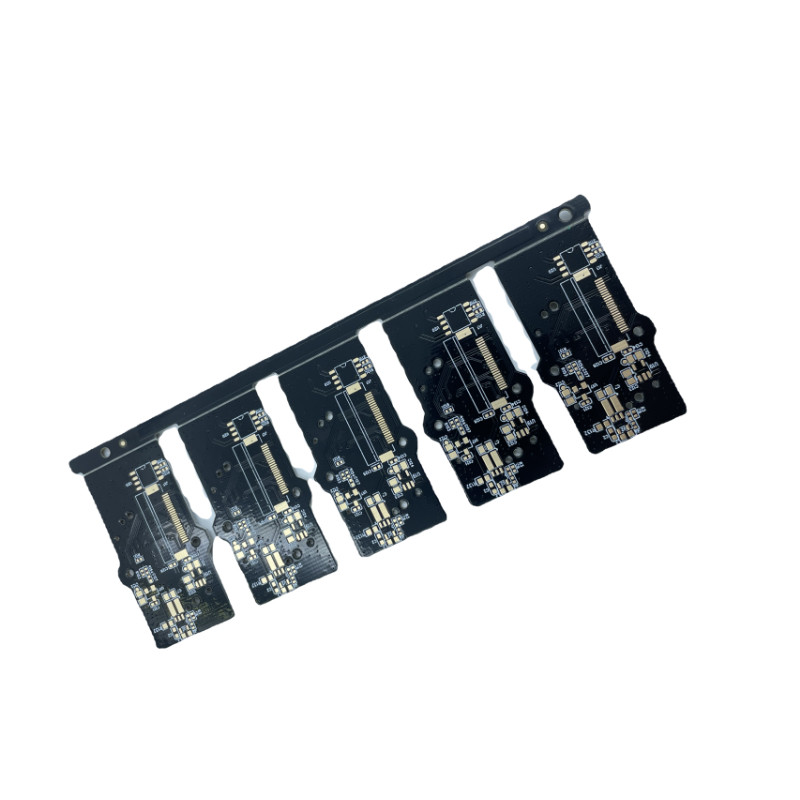

1oz 구리 전자 회로 SMT PCB 보드 임피던스 제어
| Place of Origin | China |
|---|---|
| 브랜드 이름 | JIETENG |
| 인증 | ISO/TS16949/RoHS/TS16949 |
| Model Number | PCB circuit board |
| 최소 주문 수량 | 교섭할 수 있습니다 |
| 가격 | negotiable |
| 포장 세부 사항 | 비어 있는 통, 진공포장된 |
| 배달 시간 | 5-8 일로 일합니다 |
| 지불 조건 | 교섭할 수 있습니다 |
| 공급 능력 | 360000 평방미터 / 년 |
무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 실크 스트린 색 | 백색 | 임피던스 제어 | 네 |
|---|---|---|---|
| 판 두께 | 1.6mm | 조립 서비스 | 네 |
| 표면가공도 | HASL | 레이어 | 2 |
| 민 선 폭 | 0.1 밀리미터 | 민 행간 | 0.1 밀리미터 |
| 강조하다 | 1개 온스 SMT PCB 보드,임피던스 제어 SMT PCB 보드,1온스 SMD 보드 |
||
제품 설명
제품 설명:
이 SMT PCB 보드는 첨단 기술 제조에 사용되는 전자 회로 보드입니다. 그것은 구리 접착으로 서로 연결 된 두 층을 가진 다층 회로 보드입니다.표면 마감은 HASL입니다., 높은 신뢰성과 내구성을 보장합니다. 선 간격은 0.1mm까지이며, 보드가 높은 밀도와 정밀도를 보장합니다. 보드의 두께는 1.6mm이고 실크스크린 색깔은 흰색입니다이 모든 특징은 이 SMT PCB 보드를 첨단 기술 제조에 이상적인 선택으로 만듭니다.
특징:
- 제품 이름:SMT PCB 보드
- 인쇄 회로 보드, 통합 회로 보드, 전자 회로 보드
- 판 두께:10.6mm
- 최소 선 간격:00.1mm
- 최소 선 너비:00.1mm
- 임페던스 제어:네
- 소재:FR4
기술 매개 변수:
| 매개 변수 | 가치 |
|---|---|
| 융합 회로 보드 | SMT PCB 보드 |
| 실크 스크린 색상 | 흰색 |
| 대회 봉사 | 네 |
| 구리 두께 | 1온스 |
| 판 두께 | 10.6mm |
| 미니 선 간격 | 00.1mm |
| 최소 선 너비 | 00.1mm |
| 임페던스 제어 | 네 |
| 소재 | FR4 |
| 솔더 마스크 색상 | 녹색 |
| 분 구멍 크기 | 00.2mm |
응용 프로그램:
JIETENG 인쇄 회로 보드 (PCB) 회로 보드는 다양한 응용 프로그램 및 시스템에 적합한 통합 회로 보드의 일종입니다. 그것은 FR4로 만들어집니다., 고품질의 재료,1의 판 두께.6mm 및 흰색 실크 스크린 색상. 정밀한 임피던스 제어와 함께, 그것은 훌륭한 성능을 보장 할 수 있습니다.부식으로부터 보호하고 신뢰할 수 있고 내구성 있는 제품으로 만듭니다..
이 PCB 회로 보드는 SMT (Surface Mount Technology) 조립에 훌륭한 솔루션을 제공합니다.컴퓨터 시스템, 소비자 전자제품, 자동차 전자제품, 의료 전자제품 등. 그것은 훌륭한 열 저항을 가지고 있으며 충격과 진동에 매우 견딜 수 있습니다.그 우수한 전기적 및 기계적 특성은 모든 종류의 응용 프로그램에 적합한 선택으로 만듭니다..
JIETENG PCB 회로 보드는 당신이 당신의 애플리케이션을 위해 고품질의 제품을 찾고 있다면 당신의 최고의 선택입니다. 그것은 신뢰할 수 있으며, 내구적이며, 훌륭한 성능을 제공할 수 있습니다.
사용자 정의:
JIETENG 맞춤형 SMT PCB 보드
브랜드 이름:JIETENG
모델 번호:PCB 회로판
원산지:중국
소재:FR4
실크스크린 색상:흰색
최소 선 너비:00.1mm
분 구멍 크기:00.2mm
표면 마감:HASL
JIETENG 통합 회로 보드, 전자 회로 보드 및 다층 회로 보드와 맞춤형 SMT PCB 보드 서비스를 제공합니다. 우리의 PCB 보드는 FR4의 우수한 재료를 갖추고 있습니다.,흰색 실크 스크린, 0.1mm의 최소 선 너비, 0.2mm의 최소 구멍 크기와 HASL 표면 마감.
지원 및 서비스:
SMT PCB 보드는 고객이 제품의 잠재력을 최대한 발휘할 수 있도록 포괄적인 기술 지원과 서비스를 제공합니다.우리의 경험이 풍부한 기술 전문가들은 제품 라이프 사이클의 모든 단계에서 지원 및 유지보수를 제공 할 수 있습니다..
우리는 설치, 구성, 문제 해결 및 유지 보수에 대한 기술 지원을 제공하며 상세한 제품 정보와 기술 자문을 제공합니다.우리의 팀은 또한 제품 업그레이드 지원할 수 있습니다, 맞춤형 디자인, 그리고 제3자 제품에 대한 지원.
우리의 기술 지원 서비스는 전화, 이메일, 웹 지원을 통해 이용 가능합니다. 또한 필요한 경우 현장 기술 지원을 제공합니다.
우리는 가능한 최고의 고객 서비스와 기술 지원 경험을 제공하기 위해 최선을 다하고 있습니다. 우리의 팀은 고객이 제품을 최대한 활용할 수 있도록 돕는 데 전념합니다.
포장 및 운송:
SMT PCB 보드의 경우, 포장 및 운송은 제품의 완벽한 상태로 도착하는지 확인하기 위해 매우 신중하게 수행해야합니다. 보드는 주의 깊게 반 정적 재료로 포장되어야합니다.폼 또는 거품 포장 등그 다음 보드는 정적 보호 된 가방 또는 정적 방출 (ESD) 등급 상자에 배치해야합니다.그 후 상자 는 테이프 로 봉인 하여 적절한 운송 정보 로 표시 해야 합니다.그 후 상자를 더 큰 고리 상자에 넣고, 거품 포장지 또는 다른 완충 물질로 둘러싸고 부딪히거나 떨어지는 것으로부터 보호해야합니다. 마지막으로,상자는 포장 테이프로 밀폐되고 적절한 운송 정보로 표시되어야합니다..
FAQ:
- Q: SMT PCB 보드는 무엇입니까?
- A: SMT PCB 보드는 표면 마운트 기술 (SMT) 를 위한 인쇄 회로 보드 (PCB) 이다. JIETENG에서 모델 번호 PCB 회로 보드를 생산하며 중국에서 제조된다.
- Q: SMT PCB 보드를 만드는 데 어떤 재료가 사용됩니다?
- A: SMT PCB 보드를 만드는 데 사용되는 재료는 주로 유리섬유 천, 에포시 樹脂 및 구리 엽기를 포함합니다.
- Q: SMT PCB 보드의 응용 프로그램은 무엇입니까?
- A: SMT PCB 보드는 주로 컴퓨터, 휴대 전화, 소비자 전자제품, 산업 제어 시스템 등과 같은 전자 제품에 사용됩니다.
- Q: SMT PCB 보드의 사용 기간은 얼마입니까?
- A: SMT PCB 보드는 긴 사용 수명을 가지고 있으며 10 년 이상 사용할 수 있습니다.
- Q: SMT PCB 보드의 특징은 무엇입니까?
- A: SMT PCB 보드는 높은 밀도, 작은 부피, 가벼운 무게 및 빠른 생산 속도의 특징을 가지고 있습니다.
