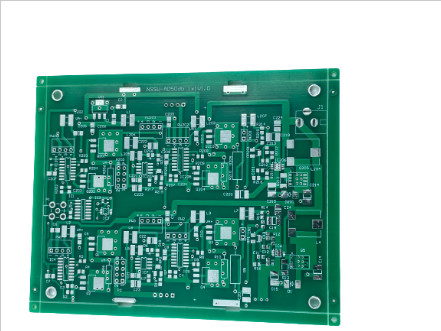

녹색 솔더 마스크와 100mm*100mm 2 층 PCB SMT 집회
| Place of Origin | China |
|---|---|
| 브랜드 이름 | JIETENG |
| 인증 | ISO/TS16949/RoHS/TS16949 |
| Model Number | PCB circuit board |
| 최소 주문 수량 | 교섭할 수 있습니다 |
| 가격 | negotiable |
| 포장 세부 사항 | 안쪽 진공 포장, 외부 표준 통 |
| 배달 시간 | 배달을 위한 5-8 일 |
| 지불 조건 | 교섭할 수 있습니다 |
| 공급 능력 | 매년마다 150000 평방미터 / 평방미터 |
무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 민. 구멍 치수 | 0.2 밀리미터 | PCB 레이어 | 2 층 |
|---|---|---|---|
| PCB 두께 | 1.6mm | 상품 종류 | PCB SMT 집회 |
| 표면가공도 | HASL | PCB 사이즈 | 100mm*100mm |
| PCB 재료 | FR-4 | 성분 피치 | 0.5 밀리미터 |
| 강조하다 | 2 층 SMT 인쇄 회로 판 어셈블리,녹색 솔더 마스크 PCB SMT 집회,100mm*100mm SMT 보드 조립품 |
||
제품 설명
제품 설명 :
PCB SMT 국회는 장소에서 납땜질되는 부품과 회로판을 만드는데 사용되는 일종의 인쇄판 조립입니다. 국회의 이런 유형은 FR-4 물질로 만들어진 프린트 회로 기판 (PCB)로 구성됩니다. 그것은 0.5 밀리미터의 피치 사이즈와 성분을 위해 설계되고, 시험 목적을 위한 날아다니는 프로브 시험을 특징으로 합니다. 이 집회를 위해 사용된 최소 구멍 치수는 0.2 밀리미터입니다. PCB 인쇄판 조립의 이런 유형은 프린터 배선 기판 납땜과 더불어, 다양한 전자 회로 판 조립체 프로젝트에 이상적입니다.
특징 :
- 상품 이름 : PCB SMT 집회
- 실크 스크린 색상 : 백색
- 구리 두께 : 1 온스
- 시험 유형 : 날아다니는 프로브 시험
- 상품 종류 : PCB 인쇄판 조립
- 표면 부착 납땜 집회
- 백색 명주 화면과 표면 부착 납땜 집회
- PCB 재료 : FR-4
기술적인 매개 변수 :
| 제품 기술적인 매개 변수 | 세부 사항 |
|---|---|
| PCB 두께 | 1.6 밀리미터 |
| 구리 두께 | 1 온스 |
| 성분 피치 | 0.5 밀리미터 |
| PCB 사이즈 | 100mm*100mm |
| 실크 스크린 색상 | 백색 |
| 민. 구멍 치수 | 0.2 밀리미터 |
| PCB 레이어 | 2-레이어 |
| 상품 종류 | PCB SMT 집회 |
| 시험 유형 | 날아다니는 프로브 시험 |
| 솔더 마스크 색 | 그린 |
| 프린터 배선 기판 납땜 | 예 |
| 표면 부착 장치 조립체 | 예 |
| 전자 회로 판 조립체 | 예 |
| 날아다니는 프로브 시험 | 예 |
애플리케이션 :
JIETENG은 폭 넓게 다양한 애플리케이션을 위해 최고 품질 PCB SMT 집회를 제공합니다. 우리의 PCB 회로판은 정확성과 정확도에 대한 가장 지나치게 요구하는 요구 사항을 충족시키도록 설계됩니다. 그들은 0.1 mm/0.1mm의 최소 선로 폭과 공간, 100mm*100mm의 PCB 크기, 0.5 밀리미터의 부품 피치, HASL의 표면가공도와 1 온스의 구리 두께를 특징으로 합니다. 모든 부품이 믿을 만하고 오래가는 제품을 만들기 위해 제대로 위치되고 납땜질된다는 것을 우리의 PCB 인쇄판 조립과 표면 부착 장치 조립체와 표면 부착 납땜 집하 서비스는 보증합니다.
품질에 대한 JIETENG의 약속은 우리의 철저한 테스팅 프로세스에 분명합니다. 우리의 PCB SMT 집하 서비스는 제품의 최고 품질을 보증하고 가장 지나치게 요구하는 요구 사항을 충족시킨다고 설계됩니다. 우리는 뛰어난 제품 및 서비스를 제공하기 위해 갱신을 후원합니다.
특화 :
PCB SMT 집하 서비스
우리는 JIETENG PCB 회로판에게 전자 회로 판 조립체와 표면 부착 장치 조립체와 PCB 인쇄판 조립 서비스를 제공합니다.
- 브랜드명 : JIETENG
- 모델 번호 : PCB 회로판
- 원산지 : 중국
- 실크 스크린 색상 : 백색
- 표면가공도 : HASL
- 민. 선 폭 / 공간 : 0.1 mm/0.1mm
- 시험 유형 : 날아다니는 프로브 시험
- 민. 구멍 치수 : 0.2 밀리미터
우리는 고객들에게 그들의 PCB SMT 집회 필요를 위한 품질 좋은 서비스를 제공하는 것에 전념합니다.
지원과 서비스 :
PCB SMT 집회 기술 지원과 서비스
우리는 PCB SMT 조립 상품에게 기술 지원과 서비스를 제공합니다. 우리의 경험이 풍부한 팀은 최신 기술에 정통하고, 모든 당신의 필요성으로 당신을 도울 수 있습니다.
어떻게 당신의 PCB SMT 조립 상품의 성능을 극대화하는지에 대한 제품 문제해결과 조언을 포함하여 우리는 포괄적 기술 지원을 합니다. 우리는 당신의 제품이 최적으로 작용하고 있다는 것을 보증하기 위해 최근의 도구와 기술을 사용합니다.
우리는 또한 당신의 제품은 괜찮은다는 것을 보증하기 위해 서비스와 정비를 제공하고 아무일 없이 순조롭습니다. 우리의 서비스 팀은 모든 당신의 필요를 주의하고 당신에게 최고 가능한 서비스를 제공할 것입니다.
우리는 당신에게 가장 높은 서비스 품질과 기술 지원을 제공하는 것에 전념합니다. 만약 당신이 어떠한 질문 또는 PCB SMT 조립 상품에 대한 우려를 있다면, 우리와 연락하기를 주저하지 마세요.
포장과 선적 :
다음을 패키징하고 수송하는 PCB SMT 집회
PCB SMT 집회는 안전하게 패키징되고 통과 동안 모든 손상에게서 그것을 보호할 방식에 적재되어야 합니다. 제품은 정전기 방지용 가방에 위치하고 그리고 나서 외부 충격에게서 제품을 보호하기에 충분히 탄탄한 박스에 위치하여야 합니다. 박스는 또한 상품 이름과 부품번호와 제품 수량으로 라벨붙여지야 합니다. 덧붙여, 패키지는 패킹 리스트와 발신 주소를 포함하여야 합니다. 마지막으로, 패키지는 추적 서비스를 제공하는 믿을 만한 택배 서비스를 사용하여 수송되어야 합니다.
FAQ :
Q1 : PCB SMT 집회가 무엇입니까?
A1 : PCB SMT 국회는 주로 PCB 회로판의 생산을 위해 사용되는 JIETENG의 특수 제법입니다. 부품을 이사회에 탑재하기 위해 표면 실장 기술을 사용하는 것은 자동화된 처리과정입니다.
Q2 : JIETENG PCB SMT 집회의 장점이 무엇입니까?
A2 : JIETENG PCB SMT 조립 과정은고 정밀도와 높은 국회 밀도와 높은 신뢰도라는 유리한 입장에 있습니다. 그것은 복합 회로 기판의 대량 생산에 적합합니다.
Q3 : 어디에 JIETENG PCB SMT 집회가 제조됩니까?
A3 : JIETENG PCB SMT 집회는 중국에서 제조됩니다.
Q4 : 부품이 JIETENG PCB SMT 조립에 모일 수 있는 것?
A4 : JIETENG PCB SMT 조립은 저항기, 축전기, 다이오드, 트랜지스터, IC과 LED 칩과 같이 부품을 조립할 수 있습니다.
Q5 : JIETENG PCB SMT 집회의 정확도가 무엇입니까?
A5 : JIETENG PCB SMT 집회는고 정밀도와 진보적 SMT 장비를 사용하며, 그것이 집회의 정확도가 0.01 밀리미터 내에 포함된다는 것을 보증할 수 있습니다.
