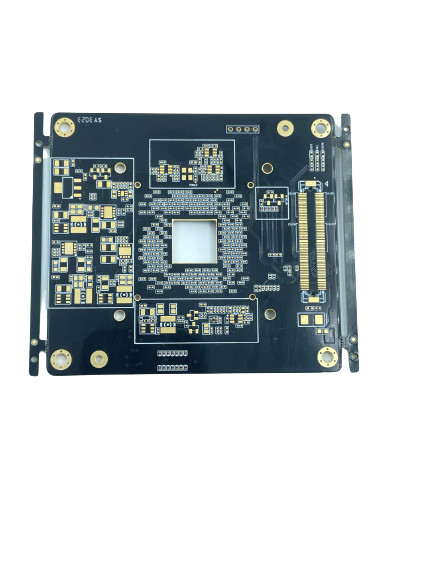

1일부터 4일까지 온스 고주파 PCBs 회로판 검정색 솔더 마스크
| Place of Origin | China |
|---|---|
| 브랜드 이름 | JIETENG |
| 인증 | ISO/TS16949/RoHS/TS16949 |
| Model Number | PCB circuit board |
| 최소 주문 수량 | 교섭할 수 있습니다 |
| 가격 | negotiable |
| 포장 세부 사항 | 안쪽 진공 포장, 외부 표준 통 |
| 배달 시간 | 배달을 위한 5-8 일 |
| 지불 조건 | 교섭할 수 있습니다 |
무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 표면가공도 | HASL, ENIG, OSP, 기타 등등. | 솔더 마스크 색 | 녹색, 푸른, 하얀, 검은, Etc. |
|---|---|---|---|
| 구리 두께 | 1-4온스 | 실크 스크린 색상 | 하얀, 검은, 노란, 기타 등등. |
| 재료 | FR4 | 민 트레이스폭 / 공간 | 3/3MIL |
| 판 두께 | 0.2-3.2mm | 민 구멍 치수 | 0.2 밀리미터 |
| 강조하다 | HASL 고주파 PCBs 보드,1개 온스 PCBs 회로판,FR4 고주파 프린터 배선 기판 |
||
제품 설명
제품 설명 :
또한 고속 프린터 배선 기판으로 알려진 고주파 PCBs가 고주파로 작동할 수 있는 PCBs의 특화 유형입니다. ±10%의 임피던스 제어와 함께, 이러한 PCB는 FR4 물질로 만들어지고, 0.2 내지 3.2 밀리미터의 판 두께, 2 내지 10의 층과 1 내지 4 온스의 구리 두께를 가지고 있을 수 있습니다. 그들은 넓게 항공우주, 산업 제어, 통신과 의료 산업과 같이 응용에서 사용됩니다. 고주파 PCB는 고속도와 고성능과 믿을 수 있는 오퍼레이션에 대한 가장 지나치게 요구하는 요구 사항을 충족시키도록 설계됩니다.
특징 :
- 상품 이름 : 고주파 PCBs, 고주파 인쇄 기판, 고성능 인쇄 기판
- 구리 두께 : 1-4oz
- 민 트레이스폭 / 공간 : 3/3 밀리리터
- 패키징하는 것 : 진공 포장, 버블 가방, 카톤 박스, Etc.
- 민 구멍 치수 : 0.2 밀리미터
- 판 두께 : 0.2-3.2mm
기술적인 매개 변수 :
| 특성 | 기술 |
|---|---|
| 구리 두께 | 1-4oz |
| 솔더 마스크 색 | 녹색, 푸른, 하얀, 검은, Etc. |
| 민 트레이스폭 / 공간 | 3/3 밀리리터 |
| 패키징 | 진공 포장, 버블 가방, 카톤 박스, Etc. |
| 레이어 | 2-10 |
| 표면가공도 | HASL, ENIG, OSP, Etc. |
| 민 구멍 치수 | 0.2 밀리미터 |
| 판 두께 | 0.2-3.2mm |
| 임피던스 제어 | ±10% |
| 실크 스크린 색상 | 하얀, 검은, 노란, Etc. |
애플리케이션 :
JIETENG의 고주파수 회로 보드는 그들의 극히 낮은 임피던스와 낮은 신호 유실과 고신호 완전성의 덕택으로, 고속 적용에게 뛰어난 성능을 제공합니다. HASL, ENIG와 OSP를 포함하여 그들은 정확한 트레이스폭과 간격과 FR4의 재료와 다양한 표면가공도를 특징으로 합니다. 이사회는 또한 다른 응용 프로그램에 더 잘 어울리기 위해 하얗거나 검거나 노란 실크 스크린 색깔이 딸려 있습니다. 이사회는 진공인 채 믿을 수 있는 배달과 저장을 위해 버블 가방과 카톤 박스에서 쌉니다. 이러한 특징으로, JIETENG의 고주파수 회로 보드는 고속 프린트 회로 기판과 인쇄 기판에 이상적입니다.
특화 :
JIETENG 고주파 프린터 배선 기판
- 브랜드명 : JIETENG
- 모델 번호 : PCB 회로판
- 원산지 : 중국
- 재료 : FR4
- 솔더 마스크 색 : 녹색, 푸른, 하얀, 검은, Etc.
- 임피던스 제어 : ±10%
- 민 트레이스폭 / 공간 : 3/3 밀리리터
- 판 두께 : 0.2-3.2mm
- 고속 회로판 : 예
- 고성능 인쇄 기판 : 예
- 고성능 프린터 배선 기판 : 예
- 고주파 PCBs : 예
지원과 서비스 :
고주파 PCBs 기술 지원과 서비스는 다음을 포함합니다 :
- 설계와 제작 지원
- 철저한 기술 상담
- 검사와 원형 서비스
- 문제해결과 수리
- 업그레이드와 변경
- 교체 부분과 부품
포장과 선적 :
고주파 PCBs를 패키징하고 수송하기
고주파 PCBs (프린터 배선 기판)은 그들이 손상 당하지 않은 도착지에 도착한다는 것을 보증하기 위해 적당히 패키징되어야 합니다. 다음은 고주파 PCBs를 패키징하고 수송하기 위한 약간의 추천된 지침입니다 :
- PCB가 안전하게 버블 랩 또는 다른 완충재 속에 가려지는다는 것을 보증하세요.
- 내용을 보호하는데 필요한 정확한 사이즈와 강도인 상자 또는 다른 컨테이너에 PCB를 위치시키세요.
- PCB가 환승 동안 바뀌는 것을 예방하기 위해 추가적 완충재로 박스에서 어떠한 빈 공간도 채우세요.
- 내용이 통과 동안 안전한 채로 있다는 것을 보증하기 위해 박스를 강한 포장용 테이프로 밀봉하세요.
- 깨지기 쉬운 내용물을 위해 분명히 목적지 주소와 경고문으로 박스를 라벨링하세요.
- PCB가 안전하게 그들의 도착지에 도착한다는 것을 보증하기 위해 추적과 믿을 만한 운송 서비스를 사용하세요.
FAQ :
- Q1 : 고주파 PCBs가 무엇입니까?
- A1 : JIETENG에 의해 제조된 고주파 PCBs는 고성능 물질로 만들어진 회로판이며, 그것이 고주파 신호 전송을 지원하고 신호 손실을 줄이는데 사용됩니다.
- Q2 : JIETENG의 고주파 PCB를 사용하는 장점이 무엇입니까?
- A2 : JIETENG의 고주파 PCB는 우수한 물질로 설계되고, 우수한 신호 전송 성능을 가지고 있으며, 그것이 더 나은 신호 완전성과 더 안정적인 성능을 제공할 수 있습니다.
- Q3 : PCBs가 제조한 JIETENG의 고주파가 어디에 있습니까?
- A3 : JIETENG의 고주파 PCB는 중국에서 제조됩니다.
- Q4 : JIETENG의 고주파 PCB의 이용 가능한 모델들이 무엇입니까?
- A4 : JIETENG의 고주파 PCB는 모델 번호 PCB 회로판에 이용할 수 있습니다.
- Q5 : JIETENG의 고주파 PCB의 적용성이 무엇입니까?
- A5 : JIETENG의 고주파 PCB는 넓게 통신과 항공 우주, 자동차, 메디컬, 인더스트리얼과 소비자 전자 시장에서 사용됩니다.
