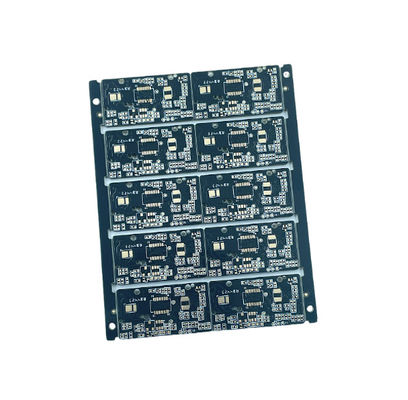

고주파 신호 보드 안테나 베이스 스테이션 조립을 위한 맹홀 블랙 솔더 마스크
| 원래 장소 | 중국 센즈헨 |
|---|---|
| 브랜드 이름 | JIETENG |
| 인증 | ISO/TS16949/RoHS/TS16949 |
| 모델 번호 | 다층 혼성 회로판 |
| 최소 주문 수량 | 1pcs |
| 가격 | 0.2-6USD/piece |
| 포장 세부 사항 | 안쪽 진공 포장, 외부 표준 통 |
| 배달 시간 | 배송까지 영업일 기준 5~8일 |
| 지불 조건 | T/T, 웨스턴 유니온 |
| 공급 능력 | 매년마다 150000 평방미터 / 평방미터 |
무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 민. 환형 링 | 3mil | 판 두께 | 0.4mm-5.0mm |
|---|---|---|---|
| 민. 선 폭 / 공간 | 3 mil/3mil | 구리 두께 | 1/2oz-4oz |
| 용접 마스크 색상 | 녹색, 흰색, 검은색 | 테스트 | AOI, 플라잉 프로브, |
| 원료 | FR-4, 높은 TG FR4, FR4, ROGERS, ARLON, ISOLA | 종류 | 전자 보드, 리튬 배터리 BMS, 인쇄 회로 기판, 맞춤형, PCB 제어 보드 |
| 강조하다 | 홀 조립체를 통한 PCB,회로판 관통 홀 국회 0.2 밀리미터,홀 PCB 보드 국회를 통하여 |
||
제품 설명
제품 설명:
회로 보드, 또한 PCB 제조로 알려져, PCB는 다양한 응용 프로그램에서 사용됩니다. 우리의 PCB 보드에는 구리 두께가 1/2oz에서 4oz까지 있으며, 최소 라인 / 공간은 3mil / 3mil입니다.우리는 AOI와 같은 고급 테스트 기술을 사용합니다., 엑스레이, 그리고 비행 탐사선 최고 품질을 보장합니다. 우리의 제품은 FR4와 로저스와 같은 재료로 만들어집니다. 당신은 우리의 모든 PCB 보드 조립 필요를 신뢰할 수 있습니다!
특징:
- 제품명: PCB 보드
2- 솔더 마스크 색상: 녹색, 흰색, 검은색 등
3표면 처리: HASL, ENIG, OSP 등
4최소 오프러: 0.2mm
5판 두께: 0.4mm-5.0mm
6구리 두께: 1/2온스-4온스
7.PCB 제조: PCB 레이아웃, 기판 제조, 에치, 드릴링, 전자기 등
응용 프로그램:
JIETENG는 산업 경험의 많은 년을 가진 신뢰할 수있는 PCB 보드 제조업체입니다. 우리의 첨단 제조 기술은 고품질 PCB 보드 서비스를 제공 할 수 있습니다.고 정밀 PCB 제조 등, 회로 보드 조립 등에 전문 PCB 보드 제조 주문 최소 반지 너비 3 밀리, HASL, ENIG, OSP의 표면 완공 등, 0.4mm-5.0mm의 보드 두께,그리고 최소 선 너비/간격 3mil/3mil우리는 AOI, X-ray, Flying Probe 등과 같은 포괄적인 테스트 서비스를 제공하여 우리의 제품이 최고 품질을 보장합니다.우리의 모든 제품은 최신 기술을 사용하여 제조되고 가장 엄격한 산업 표준을 충족하도록 설계되었습니다.경험 많은 엔지니어들로 구성된 저희 팀은 고객이 원하는 목표를 달성할 수 있도록 최선을 다하고 있습니다.JIETENG은 모든 PCB 보드 필요에 대한 완벽한 선택입니다.
사용자 정의:
지에텐은 고객에게 고품질 PCB 회로 보드 서비스를 제공하고 있습니다. 우리의 PCB 보드 서비스는 다음을 포함합니다:
1브랜드 이름: 지에텐
2모델: PCB 회로판
3원산지: 중국
4최소 오프러: 0.2mm
5판 두께: 0.4mm-5.0mm
6재료: FR4, 로저스 등
7최소선 너비/차간: 3mm/3mm
8실크 스크린 색상: 흰색, 검은색, 노란색 등
우리의 경험과 전문적인 팀은 귀하의 정확한 요구 사항에 맞춘 회로 보드 서비스를 제공하기 위해 최선을 다하고 있습니다. 우리는 PCB 제조에 전문,회로판 조립 서비스 및 기타 첨단 기술 솔루션OEM 가공이 필요한 경우, 즉시 저희에게 연락하십시오.
포장 및 운송:
PCB 보드 조립용 포장 및 운송
PCB 보드 조립용 포장지는 운송 중에 제품 안전과 무결성을 보장하기 위해 세부 사항에 대한 주의가 필요합니다. 다음 지침을 준수해야합니다.
- 정적 전기와 다른 요소로부터 보호하기 위해 PCB 보드 조립을 정적 방지 가방에 포장하십시오.
- PCB 보드 어셈블리를 제품 크기의 최소 두 배에 달하는 상자에 배치합니다.
- 상자 에 충격 과 진동 을 방지 할 수 있는 충분한 완충 물질 을 넣으십시오.
- 패키지에 고객의 주소 정보를 표시합니다.
- 도착 후, 손상 또는 조작의 징후를 위해 제품을 검사하십시오.
PCB 보드 어셈블리의 운송은 추적 정보를 제공하는 신뢰할 수있는 운송자와 방법을 사용하여 이루어져야합니다. 모든 패키지는 손실 또는 손상의 경우 추적 및 보험을 받아야합니다.
FAQ:
Q1: PCB 보드의 브랜드 이름은 무엇입니까?
A1: PCB 보드의 브랜드 이름은 JIETENG입니다.
Q2: 제품 모델은 무엇입니까?
A2: 제품 모델은 PCB 회로 보드입니다.
Q3: 제품은 어디서 만들어집니다?
A3: 이 제품은 중국에서 생산됩니다.
Q4: PCB 보드에 어떤 재료를 사용합니까?
A4: PCB 보드는 유리 섬유, 구리 및 용접 등 고품질 재료로 만들어집니다.
Q5: PCB 보드는 설치 지침이 있습니까?
A5: 예, PCB 보드 조립은 설치 지침과 함께 제공됩니다.
Q6. PCB 생산에 어떤 파일 형식이 허용됩니까?
A6: 게르버 파일: CAM350 PCB 파일: 프로텔 99SE, PADS, CAD, 알티엄 디자이너
