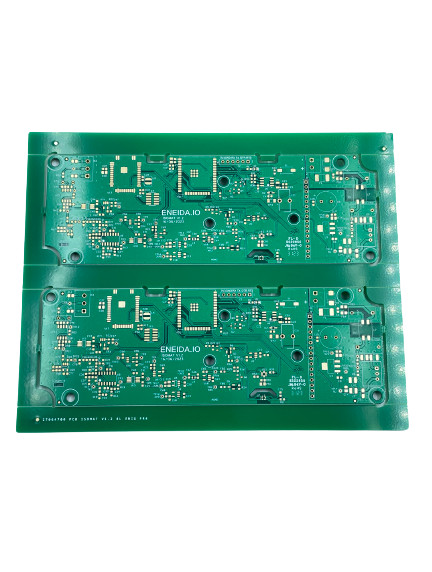

판 두께 0.2 - 3.2 밀리미터와 임피던스 제어 이용 가능한 다층 인쇄 회로 기판 제작

제품 설명 :

다층 피씨비 제작은 멀티 레벨 인쇄 배선 기판을 만들기 위한 종합적 과정입니다. 그것은 전도성 구리 포일의 다층과 절연재의 층 사이의 다른 부품의 제조와 조립을 포함합니다. 과정은 대단히 전문화되고, 정확한 공학과 생산 기술이 완성품의 품질을 보증하도록 요구합니다.

다층 피씨비를 위한 최소 선로 폭은 하얗고 검고 노란 것을 포함하여 다양한 실크 스트린 색에 의해서 지원되는 0.1 밀리미터입니다. 검고 빨간 녹색, 푸른, 백인을 포함하는 솔더 마스크 색의 범위는 또한 이용 가능합니다. 최소 구멍 치수는 0.2 밀리미터이고 최소 라인 간격이 또한 0.1 밀리미터입니다. 이러한 엄중한 매개 변수는 그것에게 극단적으로 고급 품질의 프린터 기판이 인 멀티 레벨을 확보합니다.

다층 피씨비 제작은 많은 전자 제품의 개발에 중대한 프로세스입니다. 그것은 다양한 신청서를 위해 크기와 형태의 범위에서 복잡한 인쇄 배선 기판의 생성을 가능하게 합니다. 이 과정에 투자함으로써, 제조들은 최고 품질의 멀티 레벨 인쇄 배선 기판을 생산할 수 있습니다.

특징 :

• 상품 이름 : 다층 인쇄 회로 기판 제작
• 판 두께 : 0.2-3.2mm
• 솔더 마스크 색 : 녹색이고 푸르, 하얗, 검, 빨갛, Etc.
• 민. 구멍 치수 : 0.2 밀리미터
• 표면가공도 : HASL, ENIG, OSP, 이머젼 실버, 침적식 주석, Etc.
• 민. 선 폭 : 0.1 밀리미터
• 멀티 레벨 인쇄 회로 기판 보드 제조
• 멀티 레벨 프린터 기판 생성
• 멀티 레벨 인쇄 회로 기판 보드 제조

기술적인 매개 변수 :

애플리케이션 :

고객들에게 고품질, 비용 효과적 솔루션을 제공하면서, JIETENG은 다층 피씨비 제작 서비스의 주도 업체입니다. 우리의 멀티 레벨 프린터 기판 생성 능력은 FR4, 높은 TG FR4, 무독성, 로저스, 기타 등등과 같은 다양한 물질을 포함합니다. 우리의 판 두께는 0.2에서 3.2 밀리미터까지 다양하고 우리가 2 내지 20 층과 다층 인쇄 회로 기판을 제조할 수 있는 능력을 가지고 있습니다. 우리는 또한 임피던스 제어를 제공하고 0.2 밀리미터의 최소 구멍 치수를 보증할 수 있습니다.

최첨단 장비와 최근의 기술을 사용할 때, JIETENG은 뛰어난 멀티 레벨 프린트 회로 기판 제작 서비스를 제공할 수 있습니다. 우리의 숙련된 엔지니어들은 다층 인쇄 회로 기판의 디자인과 생산에 정통하고 우리가 최고 품질 제품 및 서비스를 고객들에게 제공하는데 전념합니다. 우리는 고객들의 필요를 충족시켜 주는 것에 전념하고 우리의 다층 피씨비 제작 서비스가 모든 예상을 만나고 초과할 것이라고 확신합니다.

우리는 품질 보증의 중요성을 이해하고 그들이 고객들에게 수송되기 전에 우리의 다층 인쇄 회로 기판의 모두가 엄하게 시험됩니다. 품질과 고객 서비스에 대한 우리의 갱신은 멀티 레벨 프린터 기판 생성 서비스의 주도 업체들 중 하나로서 우리에게 평판을 얻게 했습니다. 우리는 고객들의 것 모두에 대한 필요를 충족시키기 위해 최고 제품 및 서비스를 제공하도록 노력하고 우리의 다층 인쇄 회로 기판 제작 서비스가 당신의 기대치를 능가할 것이라고 확신합니다.

특화 :

지원과 서비스 :

다층 인쇄 회로 기판 제작은 자사 제품을 위해 완전한 기술 지원과 서비스를 합니다.

우리의 기술지원반은 당신의 질문에 답하고 지원에 어떠한 제품생산과 관련된 문제도 제공할 수 있습니다. 우리는 전화와 이메일과 온라인 채팅을 통해 기술 지원을 제공합니다. 우리의 기술지원반은 제품의 모든 면에 식견 있고, 지원에 설치와 구성과 문제해결을 제공할 수 있습니다.

우리는 또한 기술 봉사와 원형 서비스업과 제작 서비스와 같은 모든 범위의 서비스업을 제공합니다. 우리는 최고 품질 제품 및 서비스를 고객들에게 전달하도록 노력합니다.

만약 당신이 질문이 있거나, 어떤 자사 제품에 지원을 필요로 하면, 우리와 연락하기를 주저하지 마세요.

포장과 선적 :

다층 인쇄 회로 기판 제작을 위한 패키징과 선적은 다음 단계로 구성됩니다 :

1. 품질과 정확도를 위한 PCB를 조사하세요.
2. PCB를 ESD-금고 패키징에 넣으세요.
3. 고객의 정보와 선적주소로 패키지를 라벨링하세요.
4. 소포를 배로 운반하세요.

FAQ :

• 큐 : 다층 인쇄 회로 기판 제작을 위한 브랜드명이 무엇입니까?
  한 : 다층 인쇄 회로 기판 제작을 위한 브랜드명은 JIETENG입니다.
• 큐 : 다층 인쇄 회로 기판 제작을 위한 모델 번호가 무엇입니까?
  한 : 다층 인쇄 회로 기판 제작을 위한 모델 번호는 PCB 회로판입니다.
• 큐 : 다층 인쇄 회로 기판 제작을 위한 원산지가 어디에 있습니까?
  한 : 다층 인쇄 회로 기판 제작을 위한 원산지는 중국입니다.
• 큐 : 다층 인쇄 회로 기판 제작의 특징이 무엇입니까?
  한 : 다층 인쇄 회로 기판 제작의 특징은 고속도, 저소음, 긴 서비스 라이프, 좋은 안정과 고정밀도를 포함합니다.
• 큐 : 다층 인쇄 회로 기판 제작의 애플리케이션이 무엇입니까?
  한 : 다층 인쇄 회로 기판 제작의 응용은 자동차, 메디컬, 로보틱스, 항공 우주와 가전제품을 포함합니다.
