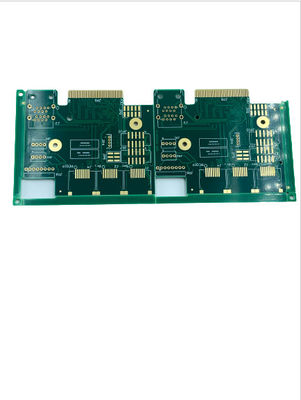

고속도 FR4 고주파 PCBs 회로판 1일부터 4일까지 온스 구리 두께 2일부터 10일까지 레이어

제품 설명 :

고주파 프린터 배선 기판 (PCB)는 많은 전자공학 응용을 위한 중요한 구성 요소입니다. 고속이고 고성능 회로판은 믿을 만하고 장기적 성능을 위해 설계됩니다. 그들은 FR4를 포함하는, 최고 품질 재료를 사용하여 제조되고, 전기적이고 역학적 성질에 대한 까다로운 요구 사항을 충족시키도록 설계됩니다.

고주파 PCB는 시험 응용의 뛰어난 성능을 제공하도록 설계됩니다. 그들은 하얗고, 검고, 노랗고 더 많은 것을 포함하여, 실크 화면 색깔의 넓은 범위에서 이용 가능합니다. 표면가공도는 HASL, ENIG, OSP 또는 다른 어떤 맞춤 옵션일 수 있습니다. 덧붙여, 임피던스 제어는 ±10%에 달려있을 수 있습니다.

고주파 프린터 배선 기판은 주의깊게 진공 포장과 버블 가방과 카톤 박스와 같은 선택으로, 안전한 출하를 위해 패키징됩니다. 이러한 고성능 회로판은 극단적인 조건에서 장기간 신뢰성과 성능을 제공하도록 설계됩니다. 그것의 뛰어난 성능과 고속과 고성능 조수석으로, 고주파 프린터 배선 기판은 많은 전자공학 응용을 위한 완전한 해결책입니다.

특징 :

• 고주파 PCB : 고성능 회로판, 고주파 인쇄 기판
• 구리 두께 : 1-4oz
• 실크 스크린 색상 : 하얀, 검은, 노란, Etc.
• 민 구멍 치수 : 0.2 밀리미터
• 재료 : FR4
• 층을 이루세요 : 2-10

기술적인 매개 변수 :

애플리케이션 :

특화 :

JIETENG은 고성능 프린트 회로 기판 (PCBs)와 고주파 인쇄 기판과 고주파 PCB를 제공합니다. 우리의 PCB 회로판은 당신의 애플리케이션에게 고성능과 신뢰성을 제공하도록 설계됩니다. 판 두께가 0.2 - 3.2 밀리미터에 이르면서, 우리는 당신의 필요를 충족시킬 수 있습니다.

우리는 ENIG, OSP, 기타 등등과 최소 구멍 치수가 0.2 밀리미터인 HASL을 포함하는, 다양한 표면가공도를 제공합니다. 덧붙여, 우리의 최소 트레이스폭 / 공간은 3/3 밀리리터입니다. 우리는 또한 진공 포장과 버블 가방과 카톤 박스와 같은 다양한 옵션 패키징을 제공합니다.

우리의 고주파 PCB는 중국에서 설계되고 제조되고, 그들의 우수한 성능과 신뢰성으로 유명합니다. 경험이 풍부한 제작과 디자인 팀으로, 우리는 당신의 내역을 만족시키는 고품질 PCB를 제공할 수 있습니다.

지원과 서비스 :

우리는 고주파 PCB에 대해 기술 지원과 서비스를 합니다. 우리의 기술지원반은 품질 규격과 설치와 용법에 대하여 질문에 회답하는 것이 있습니다. 우리는 또한 주문 내용 입력, 주문 설계와 같은 다양한 서비스를 제공하고 프로토타입이 구축됩니다. 우리의 서비스의 모두는 우리의 고객들의 유일한 필요를 충족시키고 그들의 만족을 보증하도록 설계됩니다.

우리는 고객들에게 최고 가능한 서비스와 지원을 제공하는 것에 전념합니다. 우리의 기술 지원 직원은 신속하고 포괄적 지원을 제공하는 것에게 식견 있고 경험이 풍부하고 헌신적입니다. 우리는 고객들에게 그들이 프로젝트에 대한 정보기반 결정을 내릴 필요가 있다는 최신 정보와 자원을 제공하도록 노력합니다.

우리는 고객들이 그들의 고주파 PCB의 잠재력을 극대화할 수 있도록 도와 주기 위해 또한 다양한 자원을 제공합니다. 우리의 웹사이트는 상세 제품 정보와 설치 설명서와 문제점 해결 힌트를 제공합니다. 게다가 우리는 고객들이 그들의 제품을 가장 잘 이용할 수 있도록 도와 주기 위해 웨비나와 동영상 설명서와 다른 교육 자원을 제공합니다.

고주파 PCBs에, 우리는 고객들에게 최고 품질 기술 지원과 서비스를 제공하는 것에 전념합니다. 우리의 지식을 갖춘 직원은 우리의 고객들이 그들의 구매에 만족한다는 것을 보증하기 위해 질문을 회답하고 지침을 제공할 수 있습니다.

포장과 선적 :

고주파 PCBs에 대해 패키징하고 운반하는 것 :

고주파 PCB는 싸여지고 ESD-금고 물질에 적재됩니다. 버블 랩과 거품과 정전기 방지용 가방은 물리적 손상에게서 이사회를 보호하는데 사용되고 패키지가 내용이 민감한 정전기라는 것을 확인하기 위해 경고문과 함께 표시됩니다.

패키지는 거품이 교통 동안 어떠한 더 한 손상도 막기 위해 보호하면서 보통 밀봉된 용기에 적재됩니다. 추적 번호는 제공되고 서명이 배달에 요구됩니다.

FAQ :

Q1 : 고주파 PCB가 무엇입니까?

A1 : 고주파 PCB는 (1GHz 이상) 것을 고주파로 작동하도록 설계되는 모델 번호 PCB 회로판으로 JIETENG의 생산된 일종의 프린트 회로 기판 (PCB) 입니다.

Q2 : 고주파 PCB를 사용하는 장점이 무엇입니까?

A2 : JIETENG으로부터의 고주파 PCB는 상승된 회로밀도와 개선된 저-손실 특성과 더불어, 개선된 임피던스 규제, 축소한 삽입 손실과 개량신호 보전을 제공합니다.

Q3 : 물질이 고주파 PCB에서 사용되는 것?

A3 : JIETENG 고주파 PCB는 요업이고 많은 로저스인 FR4를 포함하는 고품질 재료를 사용하여 제조됩니다.

Q4 : PCBs가 생산한 고주파가 어디에 있습니까?

A4 : JIETENG 고주파 PCB는 중국에서 생산됩니다.

Q5 : JIETENG이 고주파 PCB에 대해 어떠한 서비스를 제공합니까?

A5 : JIETENG은 고주파 PCB에게 납땜, 검사와 마감을 포함하는 인쇄 회로 판 어셈블리를 위한 가득 찬 턴-키이 서비스를 제공합니다.
