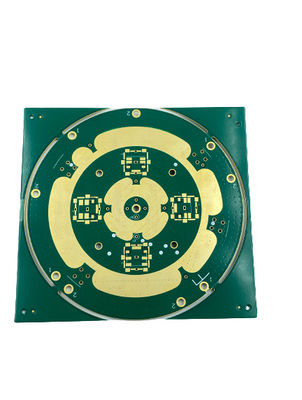

0.1 밀리미터 민으로 제조하는 다층 PCB. 밀리미터 민 행간 0.2. 구멍 치수

제품 설명 :

멀티 레벨 인쇄 배선 기판의 생성인 다층 인쇄 회로 기판 제작은 정확성과 전문 지식을 요구하는 복잡한 프로세스 입니다. 우리의 프로 경력들은 보드 생산을 다층 인쇄 회로를 전문으로 하고 과정의 모든 걸음이 최대 한도 주의와 세부 사항 주의로 완료되라고 보증합니다. 우리의 다층 인쇄 회로 기판 생산 서비스는 0.1 밀리미터, 1-4oz의 구리 두께, 백인의 실크 스트린 색, 검, 노랗, 그리고 더 0.2-3.2mm의 판 두께,와 2-20의 레이어 총수의 최소 선로 폭을 포함합니다. 우리는 고객들의 특정 필요를 충족시키기 위해 가장 높은 품질 좋은 서비스와 제품을 제공하는 것에 전념합니다.

특징 :

• 상품 이름 : 다층 인쇄 회로 기판 제작
• 표면가공도 : HASL, ENIG, OSP, 이머젼 실버, 침적식 주석, Etc.
• 민. 구멍 치수 : 0.2 밀리미터
• 솔더 마스크 색 : 녹색이고 푸르, 하얗, 검, 빨갛, Etc.
• 민. 선 폭 : 0.1 밀리미터
• 판 두께 : 0.2-3.2mm
• 하이라이트 : 다층 피씨비 제조업, 다층 인쇄 회로 기판 제조

기술적인 매개 변수 :

애플리케이션 :

JIETENG 다층 피씨비 제작은 복잡하고 복잡한 전자 디자인을 위한 좋은 솔루션입니다. 그것은 애플리케이션의 넓은 범위에 대해 다양한 스펙과 멀티 레벨 프린트 회로 기판을 생산할 수 있습니다. 브랜드명, 모델 번호, 원산지, 분. 선 폭, 실크 스트린 컬러, 분. 행간과 구리 두께와 표면가공도는 모두 주문형입니다.

다층 피씨비 제작은 멀티 레벨 프린트 회로 기판 조립과 다층 인쇄 회로 판 어셈블리로 구성됩니다. 멀티 레벨 프린트 회로 기판 조립은 고밀도 내부연락을 제공하며, 그것이 복합적인 전자 장치를 만든 것을 사용될 수 있습니다. 다층 피씨비 국회는 프린트 회로 기판 위의 어셈블링 부품을 위해 사용됩니다. 그것은 프린트 회로 기판 위에, 칩과 저항기와 같은 어셈블링 성분을 포함합니다.

JIETENG 다층 피씨비 제작은 자동차, 메디컬, 인더스트리얼과 가전제품과 같은 응용에 적합합니다. 그것은 또한 통신과 군사와 항공 우주와 같은 빠르고 믿을 만한 신호가 필요한 어플리케이션에 적합합니다. 그것의 분과 함께. 분, 0.1 밀리미터의 폭을 정렬시킵니다. 0.1 밀리미터의 행간과 1-4oz에 이르는 구리 두께와 HASL, ENIG, OSP, 이머젼 실버와 침적식 주석, JIETENG 다층 피씨비 제작과 같은 표면가공도 옵션은 다양한 응용 프로그램을 위해 고급 품질과 정밀 부품을 보증합니다.

게다가, 실크 스트린 색깔은 타 색에 하얗고 검고 노란 것에서의, 고객 욕구에 따라 맞춤화될 수 있습니다. 그것의 다용도 기능으로, JIETENG 다층 피씨비 제작은 복잡하고 정확한 전자 장치를 만들기 위한 완전한 해결책입니다.

특화 :

지원과 서비스 :

다음을 포함하여 우리는 다층 인쇄 회로 기판 제작에게 포괄적 지원과 서비스를 제공합니다 :

• 프리 프로덕션 설계 지원
• PCB 레이아웃 옵티마이즈
• 원형
• 제작과 집회
• 신뢰성 시험
• 현장 기술 지원

더 많은 정보를 원하면 우리의 기술지원반에 연락하세요.

포장과 선적 :

다층 인쇄 회로 기판 제작의 패키징과 선적은 다음 단계를 포함합니다 :

• PCB는 대전 방지 폴리 백에 위치하고 그리고 나서 밀봉됩니다.
• 봉인한 PCB는 그리고 나서 대전 방지 거품 박스에 위치합니다.
• 박스는 그리고 나서 카드보드 박스에 위치하고 봉인합니다.
• 카드보드 박스는 그리고 나서 고객에게 수송됩니다.
