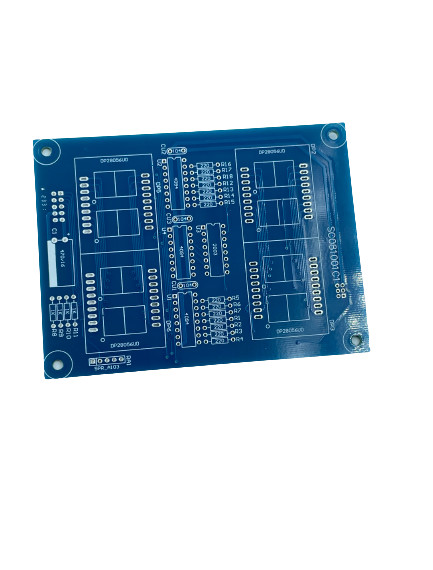

3/3 밀리리터 민 트레이스폭 / 공간 버블 가방 패키징과 고주파 PCB
| Place of Origin | China |
|---|---|
| 브랜드 이름 | JIETENG |
| 인증 | ISO/TS16949/RoHS/TS16949 |
| Model Number | PCB circuit board |
| 최소 주문 수량 | 교섭할 수 있습니다 |
| 가격 | negotiable |
| 포장 세부 사항 | 안쪽 진공 포장, 외부 표준 통 |
| 배달 시간 | 배달을 위한 5-10 일 |
| 지불 조건 | 교섭할 수 있습니다 |
| 공급 능력 | 매년마다 100000 평방미터 / 평방미터 |
무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 표면가공도 | HASL, ENIG, OSP, 기타 등등. | 실크 스크린 색상 | 하얀, 검은, 노란, 기타 등등. |
|---|---|---|---|
| 민 구멍 치수 | 0.2 밀리미터 | 솔더 마스크 색 | 녹색, 푸른, 하얀, 검은, Etc. |
| 구리 두께 | 1-4온스 | 레이어 | 2-10 |
| 판 두께 | 0.2-3.2mm | 임피던스 제어 | ±10% |
| 강조하다 | 고주파 PCBs 0.2 밀리미터,고주파 PCBs를 패키징하는 버블 가방 |
||
제품 설명
제품 설명 :
또한 고속 프린터 배선 기판으로 알려진 고주파수 회로 보드가 고주파수 애플리케이션을 위해 설계됩니다. 이러한 고성능 위원회는 심지어 우수한 신호 무결성과 뛰어난 전기적 실행을 극단적 주파수에 제공합니다. 그들은 검고 노랗고 녹색이고 푸르러 2에서 10과 하얀 것을 포함하여 다양한 색까지 여러 층과 실크스크린 인쇄와 솔더 마스킹을 위한 다른 사람에 이용할 수 있습니다. 임피던스 제어능력은 ±10%에 달하는 정확도로, 또한 정확합니다. 덧붙여, 이사회는 주의깊게 진공 포장과 버블 가방과 카톤 박스와 같은 고객 요구 사항에 따라 싸여집니다.
고주파수 회로 보드는 항공 우주, 메디컬, 자동차와 통신 시스템과 같이 어떠한 고주파수 애플리케이션을 위해 완벽합니다. 그들은 믿을 만한, 대단히 효율적 그리고 비용 효율적입니다. 우수한 신호 무결성과 뛰어난 전기적 실행과 정확한 임피던스 제어로, 그들은 어떠한 고주파 사업을 위한 이상적 선택입니다.
특징 :
- 상품 이름 : 고주파 PCBs
- 판 두께 : 0.2-3.2mm
- 층을 이루세요 : 2-10
- 민 구멍 치수 : 0.2 밀리미터
- 솔더 마스크 색 : 녹색, 푸른, 하얀, 검은, Etc.
- 패키징하는 것 : 진공 포장, 버블 가방, 카톤 박스, Etc.
- 키워드 : 고성능 회로판, 고속 회로판, 고주파 PCBs
기술적인 매개 변수 :
| 특성 | 기술 |
|---|---|
| 고성능 인쇄 기판 | 고주파 PCBs |
| 실크 스크린 색상 | 하얀, 검은, 노란, Etc. |
| 레이어 | 2-10 |
| 표면가공도 | HASL, ENIG, OSP, Etc. |
| 판 두께 | 0.2-3.2mm |
| 민 트레이스폭 / 공간 | 3/3 밀리리터 |
| 솔더 마스크 색 | 녹색, 푸른, 하얀, 검은, Etc. |
| 패키징 | 진공 포장, 버블 가방, 카톤 박스, Etc. |
| 구리 두께 | 1-4oz |
| 민 구멍 치수 | 0.2 밀리미터 |
| 재료 | FR4 |
애플리케이션 :
JIETENG은 고성능 회로판의 선두 제조업체입니다, 고주파를 포함하여 인쇄 회로 기판이 (PCBs)에 탑승합니다. 우리의 PCB는 가장 엄격한 요구와 특징 초고속 성능, 고속과 고주파 특성을 만나도록 설계됩니다. 우리는 우리의 PCB가 당신의 유일한 필요와 요구를 충족시킬 수 있다는 것을 보증하기 위해 진보 기술을 사용합니다. 우리의 고주파 PCB는 가전제품에서부터 자동차와 산업 적용까지, 응용의 넓은 범위에 대해 설계됩니다.
HASL, ENIG와 OSP를 포함하여 우리의 고주파 PCB는 다양한 표면가공도를 특징으로 합니다. 우리는 또한 3/3 밀리리터의 최소 트레이스폭 / 공간으로, 뛰어난 트레이스폭 / 공간 옵션을 제공합니다. 게다가 우리의 고주파 PCB는 0.2 밀리미터의 최소 구멍 치수와 ±10%의 임피던스 제어로 설계됩니다.
JIETENG에, 우리는 왜 고주파 PCB에 대한 선택을 진공 포장과 버블 가방과 카톤 박스를 제공하는지 인 믿을 만한 패키징의 중요성을 이해합니다. 우리는 가장 단단한 환경에 대항할 수 있는 믿을 만하고 내구성 제품을 공급하는 것 자랑합니다. 우리는 고객들에게 최상품 제품 및 서비스를 제공하는 것에 전념합니다.
우리의 목표는 최고 품질과 우리의 고객들과 마케팅에서의 가장 믿을 만한 고주파 PCB를 제공하는 것입니다. 우리는 고객 기대를 초과하고 가장 지나치게 요구하는 요구 사항을 충족시키도록 설계되는 제품을 공급하도록 노력합니다. 당신이 믿을 만하고 고성능 고주파 PCB를 찾고 있다면, JIETENG 보다 더욱 아니오 보이세요.
특화 :
JIETENG은 우리의 고객들의 특정 필요를 충족시키기 위해 고주파 인쇄 기판, 고주파수 회로 보드와 고주파 인쇄 기판 특화 서비스를 제공합니다. 우리의 제품 특징은 다음을 포함합니다 :
- 브랜드명 : JIETENG
- 모델 번호 : PCB 회로판
- 원산지 : 중국
- 구리 두께 : 1-4oz
- 민 트레이스폭 / 공간 : 3/3 밀리리터
- 패키징하는 것 : 진공 포장, 버블 가방, 카톤 박스, Etc.
- 층을 이루세요 : 2-10
- 임피던스 제어 : ±10%
당신이 가장 경쟁력있는 가격에 있는 가장 높은 품질 좋은 제품을 받을 것이라는 것을 품질과 고객 서비스에 대한 우리의 갱신은 보증합니다. 우리가 어떻게 당신의 고주파 인쇄 기판 필요로 당신을 도울 수 있는지 알아내기 위해 오늘 우리와 연락하세요.
지원과 서비스 :
고주파 PCB는 고객들이 자사 제품을 최대한으로 사용할 수 있도록 도와 주기 위해 기술 지원과 서비스를 제공합니다. 그들이 어떠한 문제 또는 질문을 자사 제품과 관련되게 하면 고객들은 우리와 연락할 수 있습니다. 우리의 전문 기사들은 어떠한 질문에 답하고 자사 제품을 사용하는 방법에 관한 지침을 제공할 수 있습니다.
우리는 또한 각각 제품을 위한 헌신적인 지원을 제공합니다. 설치에서부터 정비까지, 여기에서 전문가들 로 이루어진 우리의 팀은 도움이 되는 것입니다. 우리는 고객들에게 최고 가능한 고객 서비스 경험을 제공하도록 노력합니다.
우리는 자사 제품에게 소식 전하고 그들이 최근의 표준과 규정으로 순응한 채로 남아 있다는 것을 보증하기 위해 또한 소프트웨어 업데이트와 업그레이드를 무료로 제공합니다. 덧붙여, 우리는 고객들이 자사 제품을 최대한 활용할 수 있도록 도와 주기 위해 훈련 과정과 웨비나를 제공합니다.
포장과 선적 :
고주파 PCBs에 대해 패키징하고 운반하기
고주파 PCB는 주의깊은 패키징과 배송이 그들이 좋은 조건에 도착한다는 것을 보증하도록 요구하는 정밀 부품입니다. 고주파 PCBs를 패키징하고 수송할 때 다음과 같은 지침은 따르게 되어야 합니다 :
- 통과 동안 충격과 진동에게서 PCB를 보호하기 위해 패드를 댄 박스 또는 봉투를 사용하세요.
- 정전기 방전에게서 PCB를 보호하기 위해 정전 차폐 또는 안티 스태틱 버블 랩을 또한 사용하세요.
- 패키지의 내용을 확인하기 위해 패킹 슬림을 사용하세요.
- 추적을 제공하는 적절한 운송 서비스를 사용하여 PCB를 수송하세요.
- 국제적으로 운반하면, 통관 서비스를 제공하는 항공사들을 사용하세요.
FAQ :
- 큐 : 고주파 PCBs가 무엇입니까?
한 : 고주파 PCB는 일종의 프린트 회로 기판 (PCB)가 보통 높게 10MHz 보다, 고주파로 작동하기를 계획했다는 것 입니다. 그것은 중국으로부터 모델 번호 PCB 회로판과 근원으로 JIETENG에 의해 제조됩니다. - 큐 : 고주파 PCB의 장점이 무엇입니까?
한 : 고주파 PCB는 더 낮은 인덕턴스와 전기 용량, 더 나은 신호 완전성과 같은 다양한 이점, 더 높은 신호 대 노이즈비, 더 높은 고속과 축소한 누화를 제공합니다. - 큐 : 물질이 고주파 PCB에서 사용되는 것?
한 : 고주파 PCB는 주파수와 적용에 따라 일반적으로 로저스, 테플론, FR4, 같은 재료와 다른 특정 물질로부터 만들어집니다. - 큐 : 고주파 PCB의 일반적인 크기가 무엇입니까?
한 : 고주파 PCB는 응용에 따라 모든 표준 크기와 사용자 지정 크기에 이용할 수 있습니다. - 큐 : 고주파 PCB의 적용성이 무엇입니까?
한 : 고주파 PCB는 무선 통신, 자동차, 메디컬, 방위와 항공 우주와 같은 적용성의 넓은 범위에서 사용됩니다.
