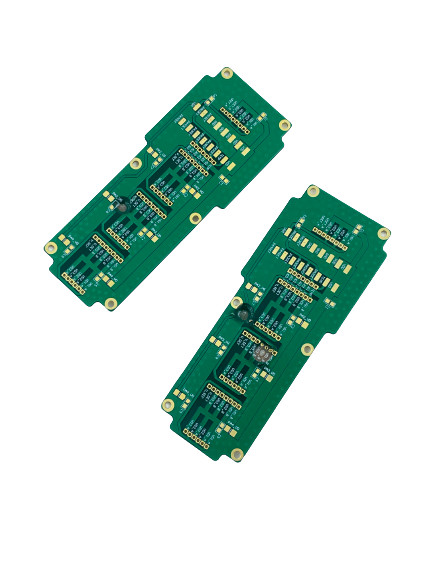

0.1 밀리미터 민 행간과 1개 온스 다층 회로판

제품 설명 :

SMT PCB 보드는 전자 회로 보드 업계를 위해 설계된 집적 회로 보드 (IC 이사회) 입니다. 그것은 고정밀입니다, 고품질 제품이 엄중 표준으로 제조했습니다. 0.2 밀리미터, HASL의 표면가공도, 0.1 밀리미터의 최소 라인 간격, 1.6 밀리미터의 판 두께와 1 온스의 구리 두께의 최소 구멍 치수와 함께, 이 이사회는 애플리케이션의 가장 부담스러운 것 설계됩니다. 믿을 만하고 오래가는 집적 회로 보드를 요구하여 어떠한 사업을 위한 최상의 선택로 만들면서, 그것은 복합 회로와 집적 회로 보드 제조를 취급할 수 있습니다.

특징 :

• 상품 이름 : SMT PCB 보드
• 전자 회로 판 : 예
• 프린터 배선 기판 : 예
• 다층회로기판 : 예
• 민 선 폭 : 0.1 밀리미터
• 판 두께 : 1.6 밀리미터
• 표면가공도 : HASL
• 실크 스트린 색 : 백색
• 층을 이루세요 : 2

기술적인 매개 변수 :

애플리케이션 :

JIETENG의 PCB 회로판은 다양한 응용 프로그램과 시나리오에 적합한 믿을 만한 멀티 층 전자 회로 판입니다. 그것은 정확한 임피던스 제어와 HASL 표면가공도와 0.1 밀리미터의 최소 선로 폭을 가집니다. 판 두께는 1.6 밀리미터이고 이사회의 실크 스트린 유색인이 하얗습니다. 이 프린트 회로 기판은 넓게 전자 장치, 통신, 산업 자동화와 의학 장비의 생산과 국회에서 사용됩니다.

JIETENG의 PCB 회로판은 우수한 성능과 우수한 품질을 가지고 있습니다. 그것은 우수한 온도 특성과 높은 절연성능을 가지며, 그것이 적용의 넓은 범위에 대해 그것을 적당하게 합니다. 이사회는 산화와 부식에 또한 고내성이고 그것이 심지어 가옥한 환경에서 조차 좋은 전기적 실행을 가지고 있습니다. 게다가 이 다층회로기판은 높은 선연결 밀도를 가지고 있고 그것이 고속 신호와 고주파 잡음에 저항력이 있습니다. 이것은 그것을 신호 전송과 고속 데이터 자동 처리와 같은 응용에 적합하게 합니다.

JIETENG의 PCB 회로판은 전자기기 제조업, 통신, 산업 자동화와 의학 장비를 위한 이상적 선택입니다. 그것은 산업을 위한 가장 높은 요구조건을 충족시키고, 신뢰할 만한 성능과 우수한 품질을 제공합니다. 그것의 정확한 임피던스 제어와 HASL 표면가공도와 최소 선로 폭으로, 이 다층회로기판은 다양한 응용 프로그램과 시나리오의 신뢰할 만한 성능을 제공할 수 있습니다.

특화 :

JIETENG으로부터의 주문 제작된 SMT PCB 보드

JIETENG은 중국에 전문적 프린터 배선 기판 (PCB) 제조사입니다. 우리는 주문 제작된 PCB 보드에 고급 품질과 경쟁력있는 가격을 제공합니다.

우리의 SMT PCB 보드는 다음과 같은 특징으로 만들어집니다 :

• 브랜드명 : JIETENG
• 모델 번호 : PCB 회로판
• 원산지 : 중국
• 재료 : FR4
• 판 두께 : 1.6 밀리미터
• 표면가공도 : HASL
• 민 구멍 치수 : 0.2 밀리미터
• 층을 이루세요 : 2

우리의 SMT PCB 보드는 다층회로기판과 전자 회로 보드 적용을 위해 완벽합니다.

지원과 서비스 :

ABC 전자에, 우리는 SMT PCB 보드 제품에게 품질 기술 지원과 서비스를 제공하는 것에 전념합니다. 우리의 경험이 풍부한 식견 있는 직원은 어떠한 기술적 질문도 디자인, 설치와 관련된 채로 당신을 도울 수 있거나 SMT PCB의 유지가 탑니다.

우리는 당신의 SMT PCB 보드가 바르게과 최대 상태에서 일하고 있다는 것을 보증하기 위해 서비스의 범위를 제공합니다. 이러한 서비스는 다음을 포함합니다 :

• 디자인과 설치 지원
• 유지와 문제해결
• 소프트웨어와 펌웨어 업데이트
• 하드웨어 업그레이드와 변경

우리의 SMT PCB 보드 기술 지원과 서비스에 대한 더 많은 정보를 위해 오늘 우리에 연락하세요.

포장과 선적 :

다음을 패키징하고 수송하는 SMT PCB 보드

SMT PCB 보드는 주의깊게 정전기 방지 비닐 봉지로 포장되고 그리고 나서 ESD 봉투로 찌푸려진 거품 블랙박스에 위치하여야 합니다. 아웃터 박스는 ESD 보호 신호와 함께 표시되어야 합니다. 이사회는 양호하게 보호된 통에 적재되어야 합니다.

FAQ :

Q1 : SMT PCB 보드가 무엇입니까?
A1 : SMT PCB 보드는 표면 실장 기술 프린트 회로 기판을 의미하며, 그것이 모델 번호 PCB 회로판으로 JIETENG에 의해 만들어지고, 중국에서 생산됩니다.

Q2 : SMT PCB 보드의 장점이 무엇입니까?
A2 : SMT PCB 보드의 주요 장점은 더 적은 성분, 더 높은 부품 밀도와 더 큰 소형화를 포함하고 패키징 신뢰도와 개선된 생산 처리량을 증가시켰습니다.

Q3 : 만들어진 SMT PCB 보드는 어떻습니까?
A3 : SMT PCB 보드는 땜납 페이스트를 이사회의 패드에 맡기고, 표면실장 부품을 이사회에 두고, 땜납을 역류하기 위해 그리고 나서 이사회를 가열시키는 절차를 통하여 만들어집니다.

Q4 : 재료가 SMT PCB 보드를 만드는데 사용되는 것?
A4 : 물질은 SMT PCB 보드가 일반적으로 구리, 글라스파이버, 수지와 솔더 마스크를 포함하게 하곤 했습니다.

Q5 : SMT PCB 보드를 위한 품질 보증이 무엇입니까?
A5 : JIETENG은 SMT PCB 보드를 위한 엄격한 품질 보증 방침을 가집니다. 모든 이사회는 그들이 가장 높은 품질 기준을 충족한다는 것을 보증하기 위해 진보적 감사와 시험 장비를 사용하여 시험됩니다.
