전자장치를 위한 주문 제작된 다층 인쇄 회로 기판 회로 기판 설계
| 원래 장소 | 광동, 중국 |
|---|---|
| 브랜드 이름 | JIETENG |
| 인증 | ISO/TS16949/RoHS/TS16949 |
| 모델 번호 | PCB |
| 최소 주문 수량 | 교섭할 수 있습니다 |
| 가격 | negotiable |
| 포장 세부 사항 | 안쪽 진공 포장, 외부 표준 통 |
| 배달 시간 | 배달을 위한 3-10 일 |
| 지불 조건 | 교섭할 수 있습니다 |
| 공급 능력 | 매년마다 150000 평방미터 / 평방미터 |
무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 강조하다 | 주문 제작된 다층 인쇄 회로 기판 회로판,전자장치 다층 인쇄 회로 기판 회로판,전자장치 다층 인쇄 회로 기판 디자인 |
||
|---|---|---|---|
제품 설명

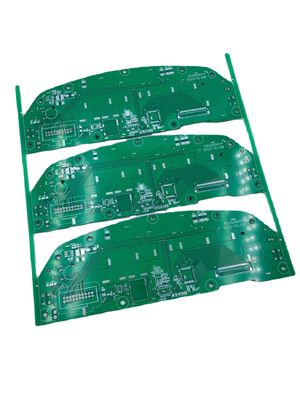

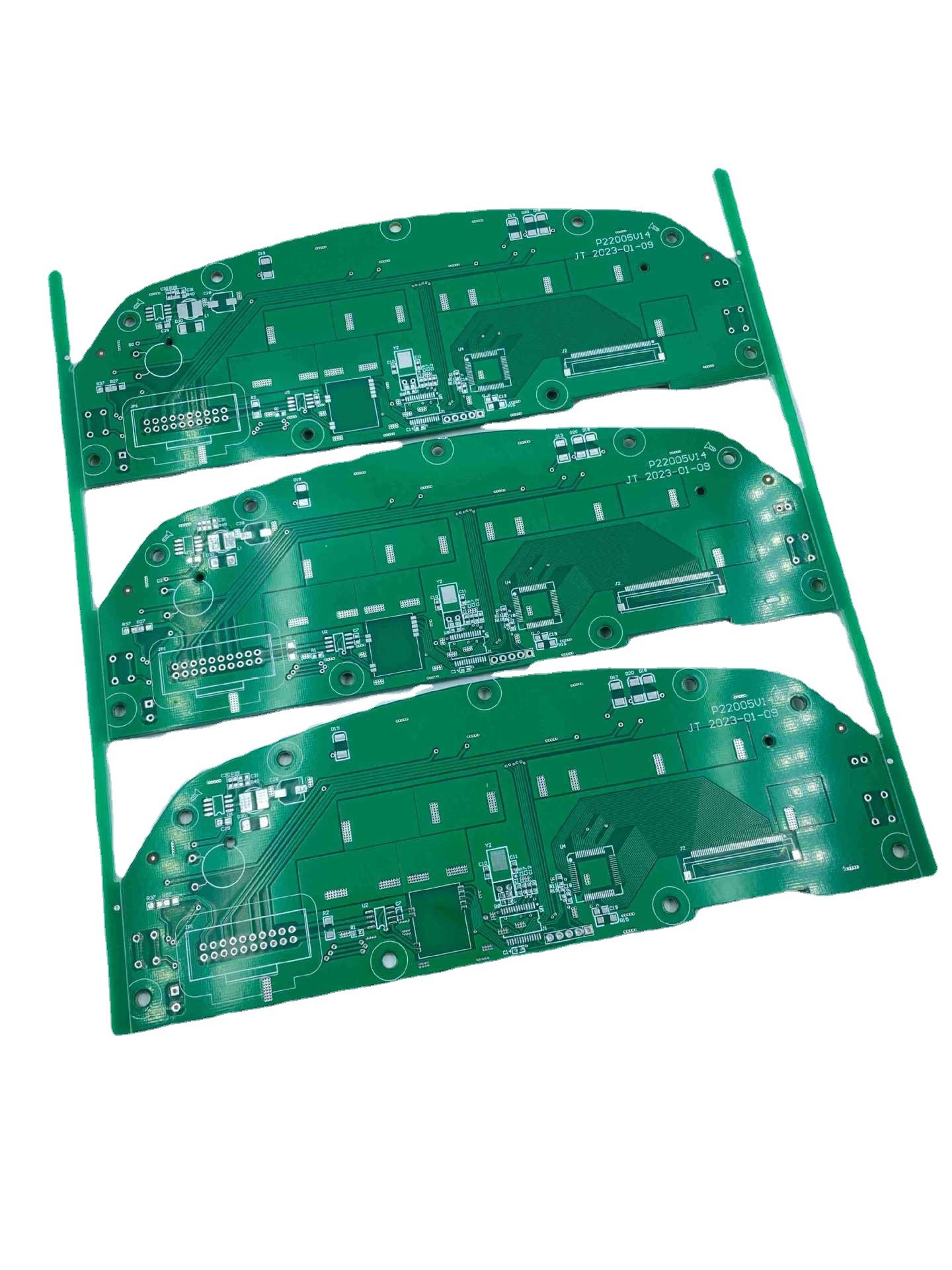

공장 주문 제작된 다층 인쇄 회로 기판 회로 보드 제품
본질적 항목
| tem | ||
| 명반 이사회의 타입 | 단일 보드, 절연 보드, 양측대 | |
| 마감 보드 두께 | 0.4 밀리미터----- 3.0 밀리미터 | |
| 구리 두께 | 1 항공 회사 코드--6 항공 회사 코드 | |
| Min.Trace 폭 & 행간 | 0.15 밀리미터 | |
| 가장 큰 사이즈 | 120cm*60cm | |
| 표면 처리를 위한 형태 | OSP.HASL, 침지 금, 침적식 주석 (무연성) | |
| OSP | 0.20-0.40um | |
| Ni의 두께 | 2.50-3.50um | |
| Au의 두께 | 0.05-0.10um | |
| 주석의 두께 | 5-20um | |
| 이머젼 실버의 두께 | 0.15-0.40um | |
| 열전도율 | 1.0W -----3.0W | |
| 유전체 두께 | 50um-150um | |
| 열 저항 | 0.05C/W -1.7C/W | |
| 최소 완료된 홀 디멘션 | ±0.10mm | |
| 구멍 직경에 대한 허용한도 | ±0.075mm | |
| 최소 구멍 뚫기 구멍 지름 | φ0.8mm | |
| 핀 사이의 마스크 | 0.15mm-0.35mm | |
| 패드 사이의 최소 간격과 패드 | 0.18mm-0.35mm | |
| 개요 허용한도 | ±0.10mm | |
| V-커트를 위한 최소 두께 | 0.25 밀리미터 | |
| 외부 구리 두께 | 18-105um | |
