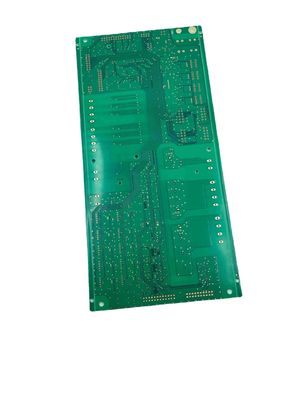

주문 제작된 다층 전자적 고주파 PCBs 원형 제작

원래 장소 광동, 중국
브랜드 이름 JIETENG
인증 ISO/TS16949/RoHS/TS16949
모델 번호 PCB
최소 주문 수량 교섭할 수 있습니다
가격 negotiable
포장 세부 사항 안쪽 진공 포장, 외부 표준 통
배달 시간 배달을 위한 5-10 일
지불 조건 교섭할 수 있습니다
공급 능력 매년마다 150000 평방미터 / 평방미터

무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
솔더 마스크 그린. 빨강. 청색. 하얗습니다. Black.Yellow 재료 FR4 CEM1 CEM3 하이트 TG
솔더 마스크 색 Green/white/yellow/black/blue/purple 레이어 1-40 (≥30 레이어가 검토를 필요로 합니다)
애플리케이션 산업 / 의학 / 가전제품
강조하다

전자적 고주파 PCBs

,

다층 고주파 PCBs

,

CEM1 주문 제작된 PCB 원형

메시지를 남겨주세요
제품 설명

주문 제작된 PCB 원형 회로 보드 전자적 PCB 보드 제작 다층 인쇄 회로 기판 제작

본질적 항목
모델 번호 :
PCB-20
타이핑하세요 :
다층 인쇄 회로 기판
원산지 :
광동, 중국
브랜드명 :
JIETENG
층수 :
40 층
기재 :
FR4/High TG FR-4/M4/ M6/Rogers/Nelco/Isola
구리 두께 :
1 - 4OZ
판 두께 :
0.2 - 4 밀리미터
민. 구멍 치수 :
0.15 밀리미터
민. 선 폭 :
0.1 밀리미터
민. 행간 :
0.1 밀리미터
표면 마감 :
OSP, 침지 금, 침적식 주석, 몰입 Ag
보드 사이즈 :
25*15mm
최소 솔더 레지스트 개시 :
1.5 밀리리터
최소 솔더 레지스트 다리 :
3 밀리리터
최대 종횡비 :
10:01
임피던스 제어 정밀도 :
±8%
최대 보드 사이즈 :
630*1100mm
극대층 :
40
증명하세요 :
ISO9001, ISO16949, ROHS
표면 처리 :
OSP, 침지 금, 침적식 주석, 몰입 Ag

항목 RPCB HDI
최소 선폭 / 줄띄우기 3MIL/3MIL(0.075mm) 2MIL/2MIL(0.05MM)
최소 구멍 직경 6MIL(0.15MM) 6MIL(0.15MM)
최소 솔더 레지스트 개시 (일면) 1.5MIL(0.0375MM) 1.2MIL(0.03MM)
최소 솔더 레지스트 다리 3MIL(0.075MM) 2.2MIL(0.055MM)
최대 종횡비 (두께 / 구멍 직경) 10:1 8:1
임피던스 제어 정밀도 +/-8% +/-8%
완성 두께 0.3-3.2MM 0.2-3.2MM
최대 보드 사이즈 630MM*620MM 620MM*544MM
최대 끝난 구리 두께 6OZ(210UM) 2OZ(70UM)
최소 판 두께 6MIL(0.15MM) 3MIL(0.076MM)
극대층 14层 12层
표면 처리 HASL-LF, OSP, 침지 금, 침적식 주석, 몰입 Ag

침지 금, OSP, 셀렉티브이머션 금,

탄소 인쇄

민 / 최대 레이저 구멍 치수 / 3MIL / 9.8MIL
레이저홀 사이즈 허용 오차 / 10%
