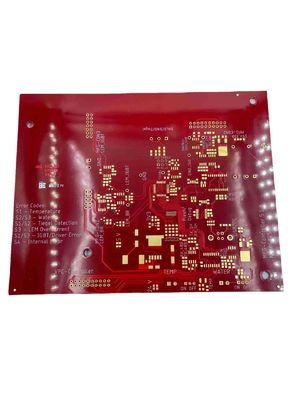

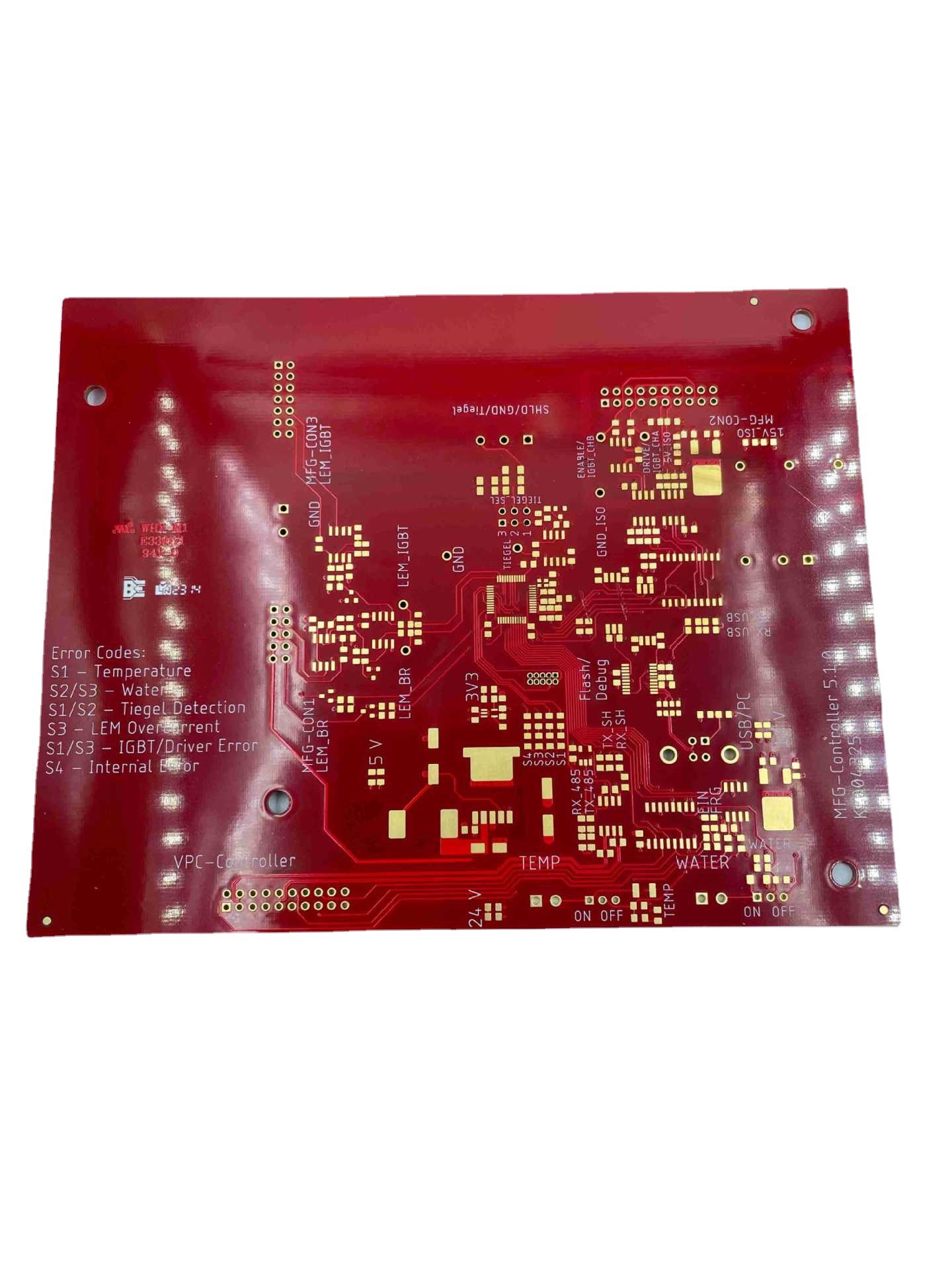

빨간 솔더 마스크 FR4 PCB 회로판 4 층 2.4 밀리미터 두께
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | JIETENG |
| 인증 | ISO/TS16949/RoHS/TS16949 |
| 모델 번호 | FR4 |
| 최소 주문 수량 | 교섭할 수 있습니다 |
| 가격 | negotiable |
| 포장 세부 사항 | 비어 있는 통, 진공포장된 |
| 배달 시간 | 5-8 일로 일합니다 |
| 지불 조건 | 교섭할 수 있습니다 |
| 공급 능력 | 360000 평방미터 / 년 |
무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 강조하다 | 빨간 솔더 마스크 PCB 회로판,2.4 밀리미터 두께 PCB 회로판,빨간 솔더 마스크 FR4 PCB 보드 |
||
|---|---|---|---|
제품 설명
빨간 솔더 마스크 FR4 PCB 회로판 2.4 밀리미터 판 두께 4 층 이사회
허락된 최대 개수의 레이어는 60이고 20 층을 초과하는 어떠한 명령도 추가적 검토를 요구할 것입니다.
완료 패널을 위한 최대 크기는 500 밀리미터의 740이지만, 그러나 패널의 편의 어느 쪽이 600 밀리미터보다 더 크면, 이사회가 확인될 필요가 있을 것입니다.
완료 패널을 위한 최소 크기는 5 밀리미터의 5입니다.
사용을 위해 가능한 PCB 재료는 PI + FR4, FR4, 로저스와 부식을 포함합니다.
PCB 두께 역량은 0.2와 4.0 밀리미터의 사이에 있습니다. 만약 두께가 0.2 밀리미터보다 적거나 4 밀리미터보다 더 크면, 그것이 검토를 요구할 것입니다. 덧붙여, 0.6 밀리미터 이하의 두께와 보드는 주석 스프레이 표면을 가지고 있을 수 없습니다.
안쪽이고 외부 베이스 층을 위한 구리 두께는 향상 4-6oz로, 0.3/0.5 온스 내지 3 온스에 이를 수 있습니다.
활과 트위스트에 대한 무방한 허용 오차는 0.075%입니다.
최소 조리개 크기는 0.15 밀리미터이고 이 크기보다 작은 어떠한 개구도 두배 이사회를 요구할 것입니다.
HDI 최소 굴진능력은 0.08과 0.10 밀리미터의 사이에 있습니다.
PCB 추적 / 제거 역량은 3 밀리리터 또는 0.075 밀리미터입니다.
이용 가능한 PCB 형태 방법은 라우터와 V-커트와 펀칭을 포함합니다.
표준 15-20um 내지 진보적 35 um의 솔더 마스크 두께 역량 범위.
최소 솔더 마스크 브릿지 폭 역량은 녹색이 4 밀리리터의 최저치와 4.8 밀리리터의 최저치를 요구하는 타 색을 가지고 있다면서, 색에 따라 다릅니다.
0.1에서부터 0.5 밀리미터까지 유량역을 충전하는 솔더 마스크.
이용 가능한 솔더 마스크 색은 녹색과 광택이 없는 녹색, 푸르, 광택이 없는 파란색, 검, 무광택 검정색, 노랗, 빨갛고 백인을 포함합니다.
PCB 실크 스크린 색상은 백인과 흑인과 깡통이 당신의 요구조건을 기반으로 맞춤화된 것을 포함합니다.
500 내지 1000 마이크로미터의 채굴할 수 있는 마스크 두께 역량 범위.
0.2부터 0.5 마이크로미터까지 OSP 산화막 유량역.
| 레이어 | 1~60 레이어 |
| 재료 | FR4, CEM1, CEM3, 하이트 TG, 로저스, F4B, 타코닉, FR1, FR2, 94V0, 알루미늄 |
| 생산력 | 30000 ㎡/months |
| 보드 형상 | 직사각형, 라운드, 슬롯, 차단, 복잡한 불규칙 |
| 이사회 절단 | 전단기, V-스코어, 반대로 가라앉는 라우트된 탭 |
| 판 두께 | 0.2~8.0mm, 플렉스 0.1-0.25mm |
| 구리 중량 | 0.5oZ~12oZ |
| 솔더 마스크 | 빨갛, 하얗, 노랗, 푸르, 검, 자주빛 기타 등등 이중의 측면을 가진 녹색 LPI.솔더 마스크 |
| 실크 스크린 | 백인, 노랑색, 검은 기타 등등에서 더블-사이드 또는 단일면 |
| 민 선 폭 / 공간 | 0.08 mm/3mil |
| 맥스 보드 치수 | 25.6inch*43.3inch 또는 650mm*1100mm |
| 민 보오링공 지름 | 0.1 밀리미터 |
| 민 레이저 천공기 구멍 직경 | 0.075 밀리미터 |
| 표면가공도 | HASL, ENIG, 침적식 주석, 이머젼 실버, OSP, ENEPIG 기타 등등 |
| 판 두께 관용 | ± 10% |
| 민 슬롯 폭 | 0.12",3.0mm,or 120 밀리리터 |
| V-스코어 깊이 | 20-25%의 판 두께 |
| PTH 벽 두께 | >0.025mm |
| PTH 홀 Dia 허용한도 | ±0.076mm |
| 비 PTH 홀 Dia 허용한도 | ±0.05mm |
| 홀 위치 일탈 | ±0.076mm |
센즈헨 지에텡 회로 Co., Ltd．는 장비와 기술을 첨단 제조업을 이용하여 고품질 PCB를 제공하는데 전념합니다. 회사의 엔지니어들과 기술자들 로 이루어진 경험이 풍부한 팀은 그들의 PCBs가 그들의 특정 요구 사항을 충족시키는 것을 보증하기 위해 밀접하게 고객들과 함께 일합니다.
품질에 대한 그것의 갱신 뿐 아니라 회사는 큰 중요성을 고객 서비스에 둡니다. 지에텡 회로 Co., Ltd．는 설계에서부터 배달까지, 전체 인쇄 회로 기판 제조 공정 전체에 걸쳐 특정 개인 앞 솔루션과 지원을 제공하기 위해 밀접하게 그것의 고객들과 함께 일합니다.
전체적으로, 센즈헨 지에텡 회로 Co., Ltd．는 품질과 혁신과 고객 서비스에 대한 강력한 초점과 평판이 좋고 믿을 만한 PCB 제조입니다. PCB 제조에 대한 회사의 전문과 고객 만족도에 대한 헌신은 고품질 PCB를 요구하는 사업과 단체를 위해 신뢰 파트너로 만듭니다.
