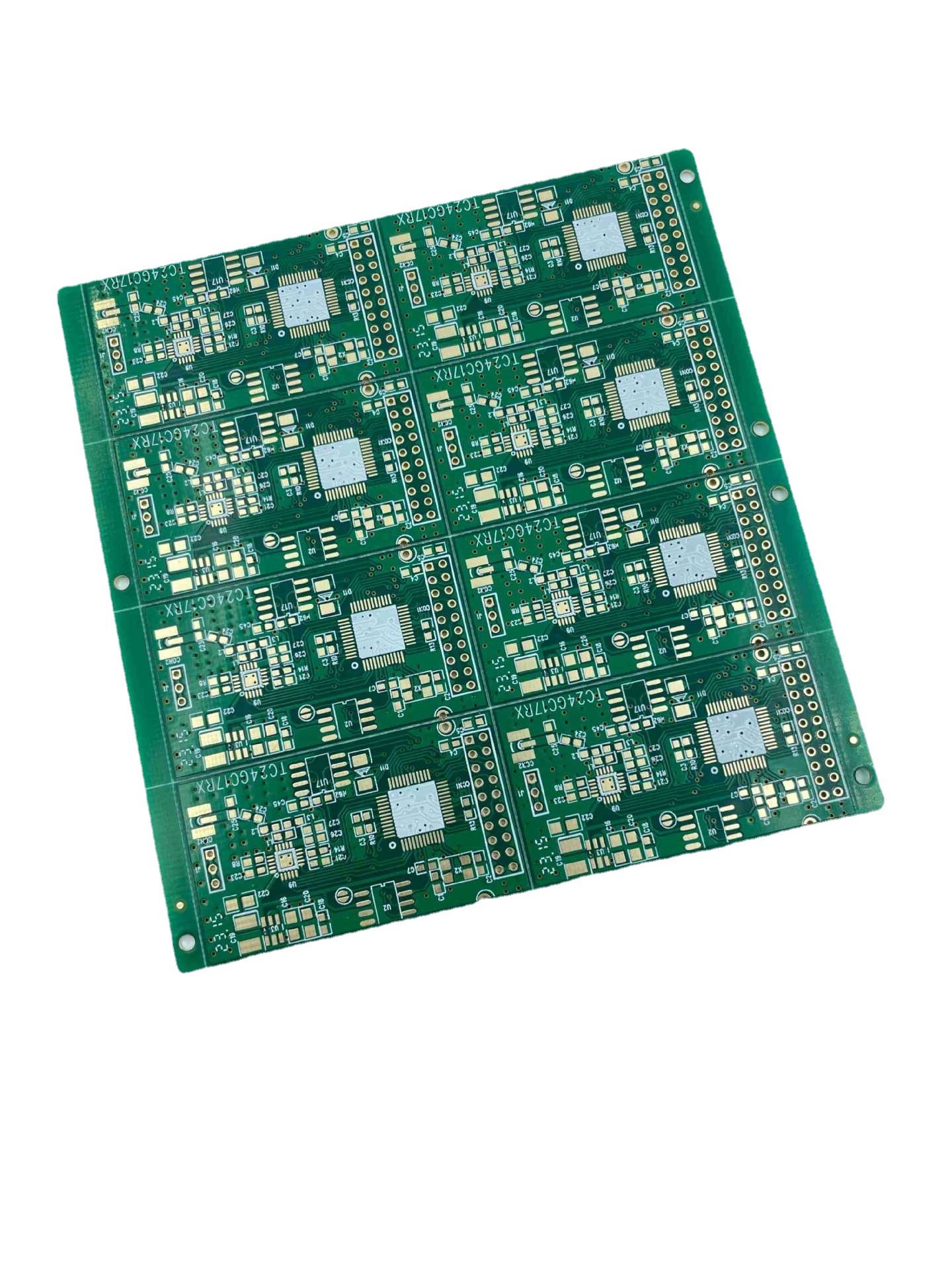

ENIG 2u 표면 0.075 밀리미터 PCB SMT 집회인 FR4 TG135 2 층 PCB
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | JIETENG |
| 인증 | ISO/TS16949/RoHS/TS16949 |
| 모델 번호 | FR4 |
| 최소 주문 수량 | 교섭할 수 있습니다 |
| 가격 | negotiable |
| 포장 세부 사항 | 비어 있는 통, 진공포장된 |
| 배달 시간 | 5-8 일로 일합니다 |
| 지불 조건 | 교섭할 수 있습니다 |
| 공급 능력 | 150000 평방미터 / 년 |
무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 구리 두께 | 1 온스 | 기재 | FR-4 |
|---|---|---|---|
| 민. 행간 | 0.1 밀리미터 | 솔더 마스크 | 검은 푸른 청색 |
| 항목 | ODM OEM은 PCBA를 이끌었습니다 | 애플리케이션 | 전자 완구 |
| 강조하다 | FR4 TG135 2 층 PCB,ENIG 2 층 PCB,0.075 밀리미터 PCB SMT 집회 |
||
제품 설명
FR4 TG135 2 층 PCB ENIG 2u는 0.075 밀리미터를 포장합니다
FR4 TG135는 기판 물질이 프린트 회로 기판 (PCBs)의 제조에 사용했다는 것 입니다. 그것이 기계적 전기적 성질을 잃지 않고 작동 동안 적당한 온도에 견딜 수 있는 것을 135' Ｃ의 그것의 유리 전이 온도 (Tg)는 나타냅니다. PCB가 FR4 TG135 물질로 만든 2 층은 기판 물질과 구리 트레이스의 2 층과 PCB를 언급합니다.
ENIG (일렉트로리스 니켈 침지 금)은 PCB의 표면에 추적과 패드를 구리도금하는데 이용된 표면 처리입니다. 그것은 침지 금 층을 뒤이어 구리 위에서 니켈의 층을 이루는 것을 포함합니다. 이 표면 처리는 산화와 다른 부식형태에 대한 우수한 보호를 제공하고, 종종 높은 신뢰도 신청서에서 사용됩니다.
2u 표면은 ENIG 마무리의 금 층 두께를 언급합니다. 2u 표면은 침지 금 층이 많은 ENIG 마무리를 위한 표준 두께인 2개의 미크론 두께인 것을 의미합니다.
0.075 밀리미터는 (75 마이크론) PCB의 최소 트랙 / 제거 역량을 언급합니다. 이것은 PCB의 표면적으로 2 신호 동선 사이의 최단거리가 0.075 밀리미터인 것을 의미하며, 그것이 PCB가 공간이 프리미엄에 있는 고밀도 적용에 적합한 것을 나타냅니다.
| PCB 레이어 | 2L | PCB 재료 | FR4 |
| 구리 두께 | 1/1/1/1OZ | PCB 두께 | 1.0MM |
| 민. 구멍 치수 | 0.2 밀리미터 | Min.PCB 트랙 / 격차 : | 3/3 밀리리터 |
| PCB 솔더 마스크 | 그린 | PCB 실크 스트린 | 백색 |
| PCB 표면은 끝났습니다 | ENIG 2u | PCB 개요 | 라우팅 / V-커트 |
| 애플리케이션 | 전자 완구 | ||
| 특수한 요구 사항 : | 작은 라인 공간과 격차 :3/3 밀리리터 / 분. 바이아 홀 0.15 사이즈 밀리미터 | ||
센즈헨 지에텡 회로 주식회사.
2009년에 확립 이후로, 그것은 PCB 회로판의 생산에 전념했습니다
