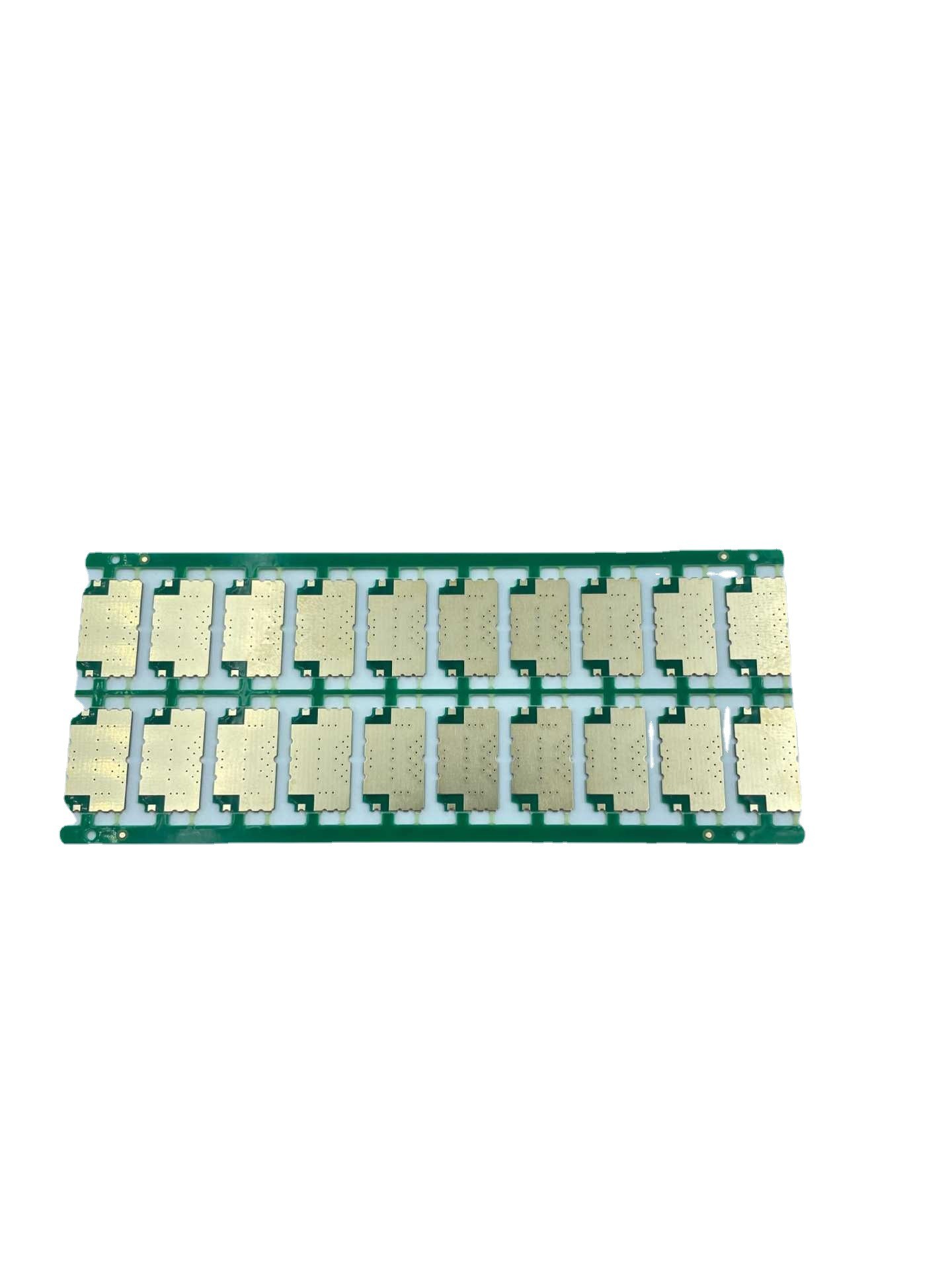

전자 유도 조리기를 위해 세대 PCB PCBA 집회 BLE IOT 와이파이를 아프게 하세요

원래 장소 광동, 중국
브랜드 이름 JIETENG
인증 ISO/TS16949/RoHS/TS16949
모델 번호 PCBA
최소 주문 수량 교섭할 수 있습니다
가격 negotiable
포장 세부 사항 안쪽 진공 포장, 외부 표준 통
배달 시간 배달을 위한 5-8 일
지불 조건 교섭할 수 있습니다
공급 능력 매년마다 150000 평방미터 / 평방미터

무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
민. 구멍 치수 0.1 밀리미터 표면 마감 ENIG
상품 이름 피크바 원형 값싼 댓가 PCB (폴리염화비페닐) 업체 타입 높은 Tg 보드 고주파 로저스 5880 PCB
솔더 마스크 그린. 빨강. 청색. 하얗습니다. Black.Yellow 재료 FR4 CEM1 CEM3 하이트 TG
강조하다

ENIG PCB PCBA 집회

,

IOT PCB PCBA 집회

,

전자 유도 조리기 Pcb 회로판

메시지를 남겨주세요
제품 설명

전자적 자동적인 장치 전자 유도 조리기 PCB (폴리염화비페닐) 회로판을 위한 현명한 세대, BLE, IOT과 와이파이를 위한 PCB PCBA 국회

우리의 원 스톱 서비스

1, 당신의 계통도에 따른 PCB 그림 / 디자인.

2, PCB 제작.
3, PCB 제작.
4, 성분 소스화.
5, 인쇄 회로 판 어셈블리
6, PCBA 기능 테스트.

본질적 항목
모델 번호 :
PCBA-03
타이핑하세요 :
메인보드 피크바, 전자 보드
원산지 :
센즈헨, 중국
브랜드명 :
JIETENG
공급자 타입 :
PCBA 공장
구리 두께 :
1 온스, 1 항공 회사 코드
애플리케이션 :
전자장치
증명하세요 :
로스. ISO9001
판 두께 :
0.2-4mm
솔더 마스크 :
그린. 빨강. 청색. 하얗습니다. Black.Yellow.Grew
층을 이루세요 :
1-12 층
시험 서비스 :
AOI 엑스레이 기능 테스트
재료 :
FR4 /aluminum/ceramic CEM1
서비스 :
OEM 서비스는 제공되었습니다

항목 기술 데이터 항목 기술 데이터
레이어 2-30(layers)

민 판 두께

4 층 :0.40 mm/16mil
맥스 보드 사이즈 250x650mm 6 층 :0.80 mm/32mil
민 선 폭 0.10 mm/4mil 8 층 :1.00 mm/40mil
민 라인 간격 0.10 mm/4mil 10 층 :1.20 mm/48mil
민 구멍 치수 0.20 mm/8mil 절연 저항 1E+12Ω(Normal)
PTH 벽 두께 0.020 mm/0.8mil 종횡비 10:1
PTH Dia 허용한도 ±0.05mm/±2mil 열 충격 288C/3x10Sec@288C
NPTH 홀 Dia 허용한도 ±0.025mm/±1mil 날실과 트위스트 ≤0.7%
홀 위치 일탈 ±0.05mm/±2mil 전기 저항력 >1.3KV/mm
개요 허용한도 ±0.1mm/±4mil 인장 강도 1.4N/mm
S/M은 떨어집니다 0.08 mm/3mil 솔더 마스크 찰과상 >6H
인화성 94V-0 임피던스 제어 ±5%
