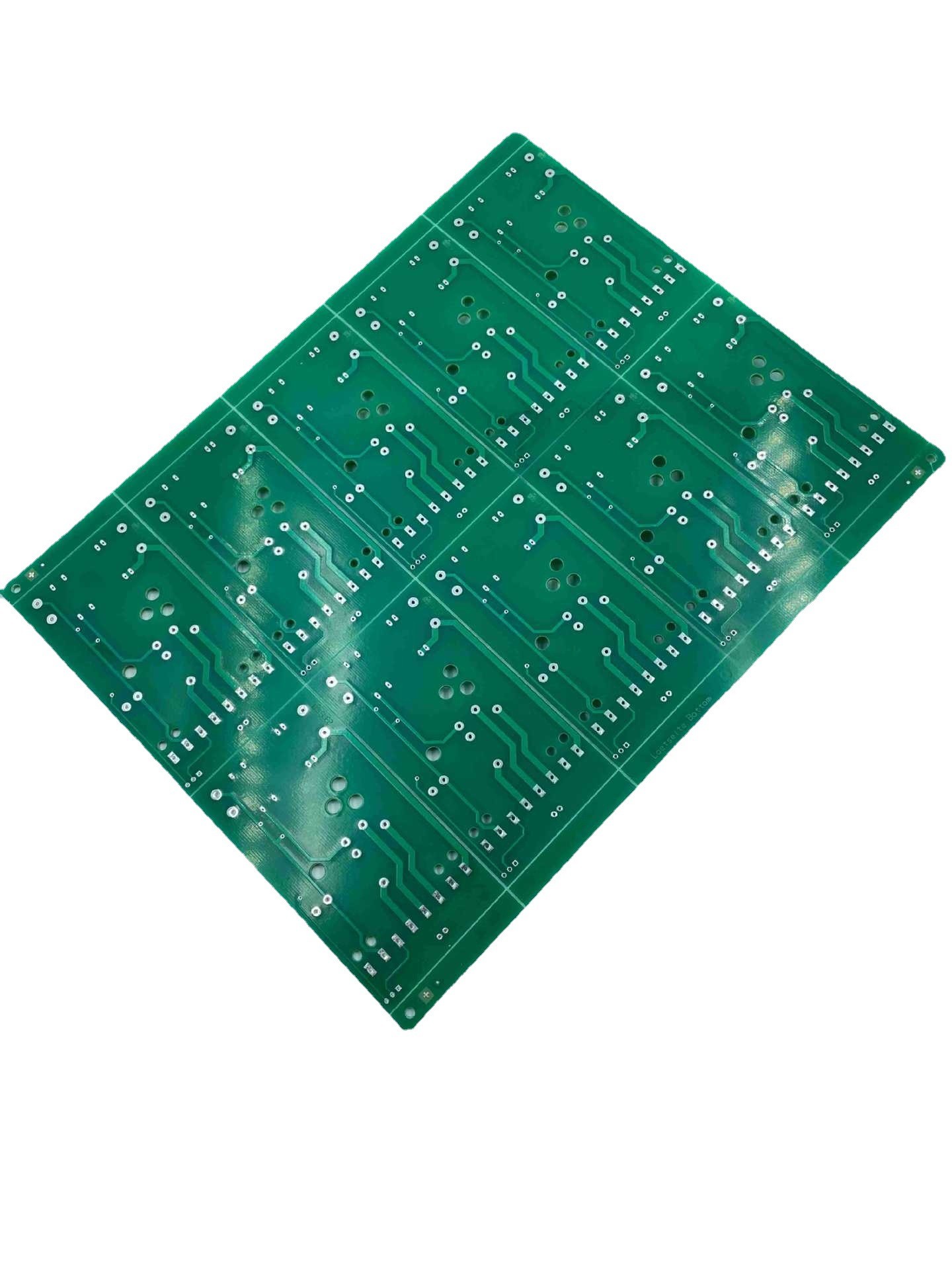

주문 제작된 전자 회로 판 조립체, PCBA 제조사 편면 PCB

원래 장소 광동, 중국
브랜드 이름 JIETENG
인증 ISO/TS16949/RoHS/TS16949
모델 번호 PCBA
최소 주문 수량 교섭할 수 있습니다
가격 negotiable
포장 세부 사항 안쪽 진공 포장, 외부 표준 통
배달 시간 배달을 위한 5-8 일
지불 조건 교섭할 수 있습니다
공급 능력 매년마다 150000 평방미터 / 평방미터

무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
기재 당신의 선택에 따라서 어떠한 전문화된 물질인도 FR4 구리 두께 0.3- 6OZ
판 두께 0.3 밀리미터 4 밀리미터 민. 구멍 직경 0.2 밀리미터
민. 선 폭 0.1 밀리미터 민. 행간 0.1 밀리미터
강조하다

FR4 전자 회로 판 조립체

,

HASL 전자 회로 판 조립체

,

6OZ 편면 PCB

메시지를 남겨주세요
제품 설명

주문 제작된 전자 회로 판 조립체 PCBA 제조사 단일면 PCB

바람직하게는, 우리는 PCB 디자인의 모든 측면의 출처를 밝히고 조직하고 관리할 것이어서, 당신의 제품이 요구 규격을 모두 만나고, 완전히 쉽고 비용 효과적 제조에 대해 최적화됩니다. 잘 디자인한 회로 이사회는 의미합니다 : · 생산 문제 · 개선된 품질의 삭감은 · 할인 가격 · 감소된 제작 시간을 제어합니다

우리는 고객들에게 경쟁적으로 값이 매겨진 프린트 회로 기판의 작고 대형 배치식을 공급하기 위해 일합니다.

본질적 항목
모델 번호 :
JIETENG PCB&PCBA
타이핑하세요 :
편면 PCB (폴리염화비페닐)
원산지 :
광동, 중국
브랜드명 :
JIETENG PCB
기재 :
당신의 선택에 따라서 어떠한 전문화된 물질인도 FR4
구리 두께 :
0.3- 6 항공 회사 코드
판 두께 :
0.3 밀리미터 4 밀리미터
민. 구멍 직경 :
0.2 밀리미터
민. 선 폭 :
0.1 밀리미터
민. 행간 :
0.1 밀리미터
표면 마감 :
Lead/ 무연 HASL, ENIG, 은, OSP
보드 사이즈 :
OEM
항목 :
단일면 PCB
최대 처리 영역 :
680 X 1000MM
레이어의 수 :
1일부터 20일까지 레이어
실크 스트린 색 :
검고 하얗고 빨갛고 녹색입니다
MOQ :
1 PC
마감판 :
두께 : ≤ 1.0MM, 허용한도 :±0.1MM
회전과 굽힘 :
≤ 0.75%, 민 : 0.5%
TG의 범위 :
130 - 215 C
서비스 :
1회 정지 OEM 서비스
증명하세요 :
ISO9001.ROSH.UL

우리의 장점
재료 기술 우리의 생산 일반적 생산
정규적 / 특정 1. 우리의 (TG170)FR4 :
높은 양질의 재료, 우수한 열저항성은 고온, 어떤 발포, 좋은 어떤 연소 가 중단을 왜곡하지 않을 것입니다
충전, 임팩트 저항, 습기 저항의 성능

2. 우리의 FR4
충전, 임팩트 저항, 습기 저항의 좋은 공연

3. 우리의 CEM
부정 거친 부분

4. 우리의 로저스
고주파의 좋은 공연

5. 우리의 알루미늄
우수 열 분산
1.일반적 FR4
고열 연구

2.일반적 CEM
확대되고 습한 상태에서 변형되세요
공장 우리는 자동 생산 라인을 가지고 있습니다. 자동 생산 라인은 생산하여 PCB의 정확성과 효율을 향상시킵니다, 그것이 합니다
더 밝고 더 깨끗하고 더 매끄러워서 떠오르고 그것은 비용을 줄이는 것을 돕습니다.
인공 생산 라인
보드, 고밀도 내부연락(1+1,N+1)를 통해 묻힌 블라인드 / 3-D 배선 설계의 비중을 증가시키는 PCB 보드의 두께와 크기를 감소시키는 HDI 기술의 적용. 힘든 제조사, 비싼 비용
임피던스 보내고 받는 신호의 신뢰성과 안정성의 좋은 공연 비싼 비용
표면 기교 1. IMG :평활 표면, 좋은 접착력, 긴 채 사용한 것 아래 어떤 산화
2. 금 도금 (두꺼운 금 :1-50U ") :좋은 내마모성
3. HASL :용접, 평활 표면에 쉬운 쉬운 산화가 아니라 유리한 가격
4. HAL : 용접에 쉬운 쉬운 산화가 아니라 유리한 가격
1.IMG :높은 가격
2.금 도금법 (두꺼운 금) :높은 가격
3.HAL :표면은 평평하지 않고 가방 패키징에 적합하지 않습니다
구리 Via/Surface(20-25UM,0.5-60Z) 레이저 홀링 : 민 0.1MM, 기계적 홀링 : 민 0.2MM 0.1MM에 도달하기 어렵니다
다층 이사회(4-20 L), BGA(CPU) BGA : 다중기능적인, 고밀도, 고성능은 열 신뢰도, 일렉트로히트 특성에서 좋은 공연, 민을 증가시킵니다
폭 / 공간 : 3/3MIL

다층 기판 :강한 미세 다공성, 높은 신뢰도
힘든 제조사, 비싼 비용
테스트 품질을 보장하고 설치와 스크라핑, 저장이 비용이 들었고 시간을 절약한 후에 낭비되기를 회피하 의 개정합니다 부주의합니다
