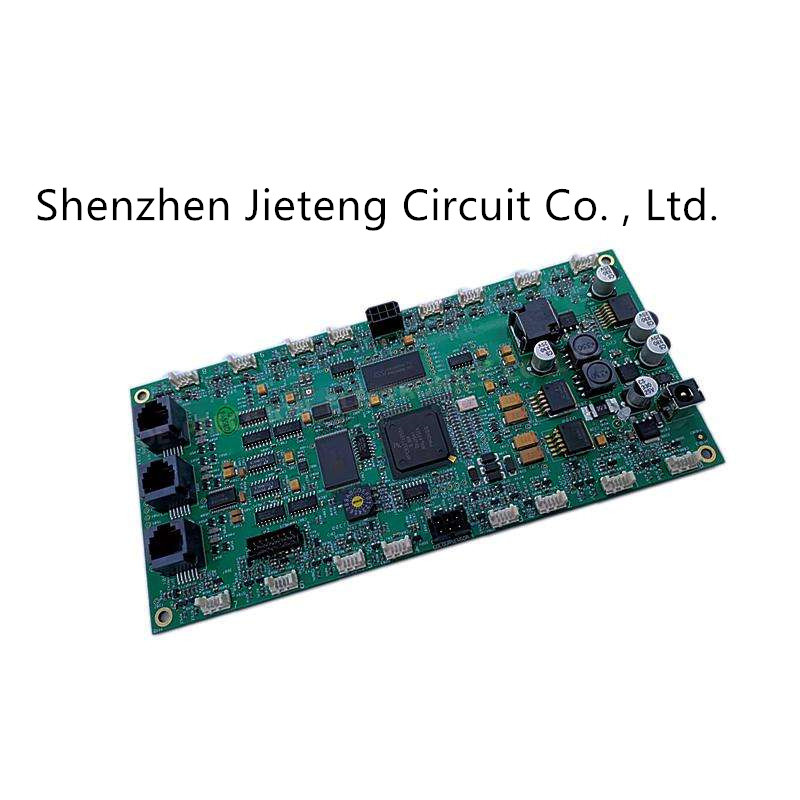

OEM 18um-70um 가변 프린트 기판 인쇄 회로 판 어셈블리

  • OEM 18um-70um Flexible Printed Circuit Board PCB Assembly
  • OEM 18um-70um Flexible Printed Circuit Board PCB Assembly
원래 장소 광동, 중국
브랜드 이름 JIETENG
인증 ISO/TS16949/RoHS/TS16949
모델 번호 로저스 FR4
최소 주문 수량 교섭할 수 있습니다
가격 negotiable
포장 세부 사항 비어 있는 통에서 진공 포장
배달 시간 5-8 일 배달
지불 조건 교섭할 수 있습니다
공급 능력 매년마다 150000 평방미터 / 평방미터

무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
판 두께 1.6 밀리미터 기재 CEM-1
민. 행간 0.2 밀리미터 솔더 마스크 색상 녹색
테스트 서비스 E-테스트 Pcb 표준 IPC-A-610 D
강조하다

18 um 가변 프린트 기판

,

70 um 가변 프린트 기판

,

18 um 인쇄 회로 어셈블리
메시지를 남겨주세요
제품 설명

PCB 보드 제조사들은 다층 인쇄 회로 보드를 모읍니다

본질적 항목
타이핑하세요 :
가전제품 피크바
원산지 :
광동, 중국
공급자 타입 :
OEM / ODM
구리 두께 :
18-70um
기재 : 다음
FR4
두께 : 다음
0.4/0.6/0.8/1.0/1.2/1.6/2.0 ..
가장 작은 개구 : 다음
0.2 밀리미터
표면 처리 : 다음
OSP,, 분사하, 금 도금법에 주석을 입히십시요

프로젝트
처리 용량
상세한 프로세스 설명
생산 층 갯수
1~10 바닥
설계 문서에 따르면, 1~10 유공판의 레이어는 만들어질 수 있습니다.
최대 크기
600x600mm
크기는 아래 V-커트 기계를 통과하기에 너무 큽니다.
최소 크기
7x7mm
7 밀리미터는 검토될 필요가 있습니다
콘투어 허용한도
±0.15mm
V-커트 플레이트 형상은 0.15 밀리미터를 허용오차를 줍니다
플레이트 두께 상술
0.4~3.2mm
0.4/0.6/0.8/1.0/1.2/1.6/2.0 ..
두께 공차
±10%
구리 증착량, 솔더 저항, 주석 용사와 다른 절차는 플레이트 두께에 영향을 미칠 것입니다.
횡단보도의 흰 선 폭
5 밀리리터(0.127mm)
선 폭은 최대한 많이 6 밀리리터(0.15mm)보다 큽니다.
횡단보도의 흰 선 거리
5 밀리리터(0.127mm)
행간은 최대한 많이 6mll(0.15mm)보다 더 큽니다.
끝난 구리 두께
1 항공 회사 코드(35um)
1 온스는 전통적 강 두께이며, 그것이 20z와 3 온스에 증가될 수 있습니다.
기계식 드릴링
0.25~6.3mm
0.25는 최소 개구이고 6.3이 최대 구멍입니다.
홀 허용한도
± 0.075 밀리미터
이 허용한도는 무방한 자격 있는 범위 내에 포함됩니다.
최소 특성
폭 ≥0.15mm/ 높이 ≥ 0.85 밀리미터
캐릭터들은 너무 작으며, 그것이 모호성으로 이어질 수 있습니다.
선부터 형태까지 거리
≥12mil(0.3mm)
안전 거리를 유지합니달 때 공 또는 V-커트.
내용 착성 타입
감광성 잉크 / 매트 잉크
Green/blue/white/black/red/purple 기름
간격 무료 난문
오컴
시행 출하 동안 중간 제거는 0입니다.
멍해진 난문
1.5 밀리미터
접속 간격이 1.5 밀리미터 이하일 때, 공 모서리의 어려움은 증가될 것입니다.
