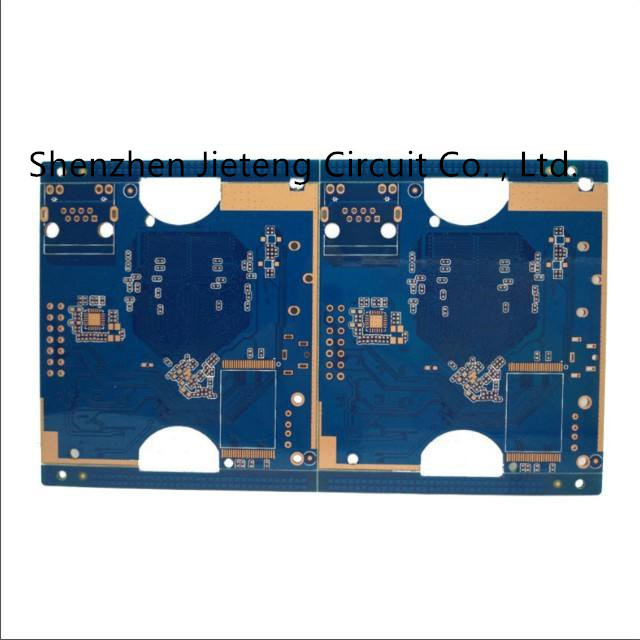

ODM 폴리이미드 다층 인쇄 회로 기판 제작 ENEPIG는 끝납니다

  • ODM Polyimide Multilayer PCB Fabrication ENEPIG Finish
  • ODM Polyimide Multilayer PCB Fabrication ENEPIG Finish
원래 장소 광동, 중국
브랜드 이름 JIETENG
인증 ISO/TS16949/RoHS/TS16949
모델 번호 로저스
최소 주문 수량 교섭할 수 있습니다
가격 negotiable
포장 세부 사항 비어 있는 통에서 진공 포장
배달 시간 5-8 일 배달
지불 조건 교섭할 수 있습니다
공급 능력 매년마다 150000 평방미터 / 평방미터

무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
판 두께 1.6 밀리미터 구리 두께 1 온스
솔더 마스크 색상 녹색 테스트 서비스 E-테스트
Pcb 표준 IPC-A-610 D
강조하다

ODM 다층 인쇄 회로 기판 제작

,

폴리이미드 다층 인쇄 회로 기판 제작

,

ODM 폴리이미드 PCB (폴리염화비페닐)
메시지를 남겨주세요
제품 설명

중국에서 고급 품질 다층 인쇄 회로 판 어셈블리 / PCB 제조사

본질적 항목
원산지 :
광동, 중국
기재 :
성이이 재료 또는 리언마오 재료
구리 두께 :
0.5oz-4oz
판 두께 :
0.1-7MM
민. 구멍 치수 :
0.15MM (기계적 ),0.1MM(HDI)
민. 선 폭 :
0.075MM
민. 행간 :
0.075MM
표면 마감 :
OSP / 금 Finger/LFHASL/ENIG/ENEPIG
보드 사이즈 :
특화하세요
상품 이름 :
다층 회로 기판
재료 :
FR-4/KB 재료 / 성이이 또는 리언마오
MOQ :
1 PC
애플리케이션 :
의학, 산업 제어, 통신, 자동차
시트 두께 :
0.1MM-7MM
타이핑하세요 :
다층 회로 기판
증명하세요 :
TS16949.ISO14001.ROHS. ISO9001

프로젝트
공정 능력
PCB (폴리염화비페닐) 절차에 대한 상세한 설명
레이어
1-20 층 PCB 회로판
PCB (폴리염화비페닐) 레이어의 수는 설계 화일의 레이어의 수를 언급합니다. 현재, 1-12 쓰루홀 기판은 생산될 수 있습니다.
판형
FR-4 리지드 보드 /aluminum 기판
FR-4 시트 (A-등급 킨보드 재료, A-등급 궈구오 재료) /Aluminum 베이스 시트 { 무할로겐 회로판 }
잉크
광스인 / 로링다 / 란방
잉크의 품질은 직접적으로 직접적으로 PCB의 레지스트 수행을 땜납에 영향을 미치고 제품의 성능에 영향을 미치게 합니다.
최대 크기
680mm*1200mm
이중의 측면을 가진 PCB 보드 생산의 최대 크기 : 4 또는 6겹 PCB 보드 생산의 최대 크기인 680x1200mm : 680x640mm
플레이트 두께 사격
0.4--2.0 밀리미터
현재 맞춘 생산량 PCB 보드 두께 : 0.4/0.6/0.8/1.0/1.2/1.6/2.0--3.0 밀리미터
치수 정확도
±0.15mm
CNC 개요 허용한도 ±0.15mm, V-커트 플레이트 개요 허용한도 ±0.15mm
플레이트 두께 공차 ( t≥1.0mm)
± 10%
주목하세요 : 생산 과정 이유 (구리 침몰, 솔더 마스크, 패드 용사가 이사회의 두께를 증가시킬 것입니다) 때문에, 허용한도는 일반적으로 긍정적입니다.
플레이트 두께 허용한도 (Ｔ<1>
±0.1mm
주목하세요 : 생산 과정 이유 (구리 침몰, 솔더 마스크, 패드 용사가 이사회의 두께를 증가시킬 것입니다) 때문에, 허용한도는 일반적으로 긍정적입니다.
최소선 폭 라인 순간
4 mil/4mil (0.1mm)
요즈음, 4 밀리리터 선 폭은 생산을 위해 맞춤화될 수 있고 선 폭과 라인 토크가 4 밀리리터만큼 큽니다
