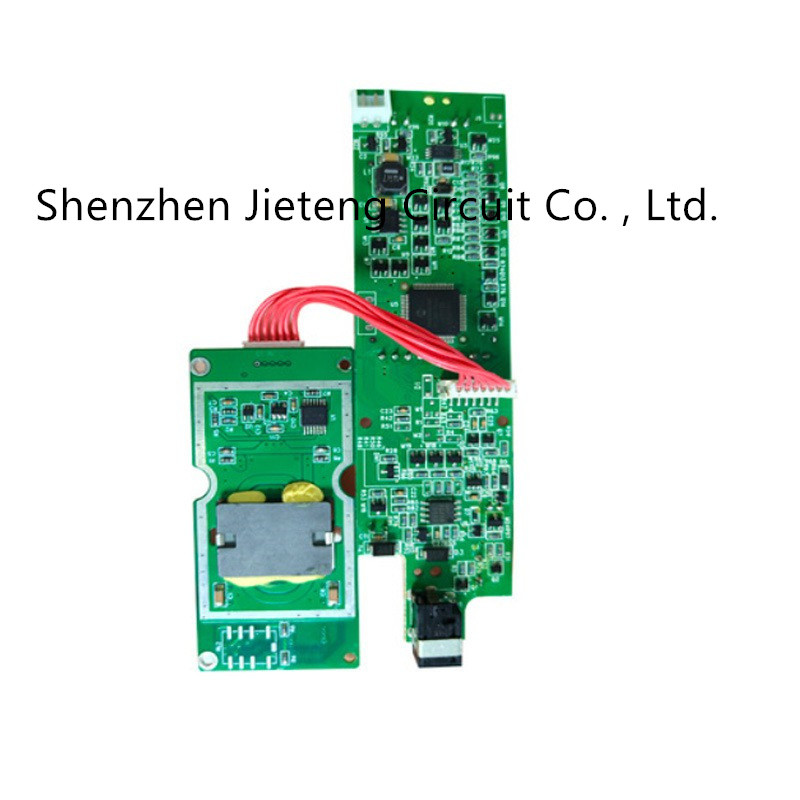

요업 CEM1 메인 보드 고주파 PCB 가요성 회로 기판
| 원래 장소 | 광동, 중국 |
|---|---|
| 브랜드 이름 | JIETENG |
| 인증 | ISO/TS16949/RoHS/TS16949 |
| 모델 번호 | 로저스 FR4 |
| 최소 주문 수량 | 교섭할 수 있습니다 |
| 가격 | negotiable |
| 포장 세부 사항 | 비어 있는 통에서 진공 포장 |
| 배달 시간 | 5-8 일 배달 |
| 지불 조건 | 교섭할 수 있습니다 |
| 공급 능력 | 매년마다 150000 평방미터 / 평방미터 |
무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 레이어 | 1-32 레이어 | 최소 선 너비 | 4 밀리리터 |
|---|---|---|---|
| 브랜드 이름 | PCB | 표면가공도 | 금도금 |
| Min.Hole 지름 | 0.20 밀리미터 | 솔더 마스크 | 녹색 |
| 강조하다 | 고주파 PCBs,요업 CEM1 CEM1 고주파 PCBs,CEM1 가요성 회로 기판 |
||
제품 설명
의료 장비의 고주파 PCBs 주요 기판 처리
본질적 항목
| FR-4 공정 능력 | ||
| 부정 | 항목 | 기술 능력 |
| 1 | 표면가공도 | 침지 금, 금 도금법, OSP, 침적식 주석, 기타 등등인 HASL |
| 2 | 레이어 | 1-24 층 |
| 3 | Min.Line 폭 | 4 밀리리터 |
| 4 | Min.Line은 스페이스를 둡니다 | 4 밀리리터 |
| 5 | 패드에 대한 패드 사이의 Min.Space | 3 밀리리터 |
| 6 | Min.Hole 지름 | 0.20 밀리미터 |
| 7 | Min.Bonding 패드 직경 | 0.20 밀리미터 |
| 8 | 구멍 뚫기 구멍과 판 두께의 Max.Proportion | 1:10 |
| 9 | 마감 보드의 Max.Size | 23inch*35inch |
| 10 | 울렸습니다 마무리 Board′s 두께의 | 0.21-3.2mm |
| 11 | 솔더 마스크의 Min.Thickness | 10 um |
| 12 | 솔더 마스크 | 녹색이고 노랗, 검, 하얗, 빨갛, 투명한 감광성 솔더 마스크, 채굴할 수 있는 솔더 마스크 |
| 13 | ident의 Min.Linewidth | 4 밀리리터 |
| 14 | Min.Height of Idents | 25 밀리리터 |
| 15 | 실크-스크린의 색 | 하얗고 노랗고 검습니다 |
| 16 | 데이트 파일 포맷 | 거버 파일과 드릴링 파일, 보고 시리즈, 덧살 2000 일련, 파워피크비 series,ODB++ |
| 17 | E-테스트 | 100%E-테스트 :고전압 테스트 |
| 18 | PCB에 쓸 재료 | 높은 TG 물질 :높은 주파수 로저스, 테플론, TADONIC, 아를롱 (할로거 방임 소재) |
| 19 | E-테스트 | 임피던스 테스트, 저항 테스트, 마이크로섹션 기타 등등 |
| 20 | 특별한 기술적 요구 사항 | Blind&Buried 바이아스와 높은 두께 구리 |
