보드 제조사를 처리하는 OEM 비난에 까딱없는 PCB 보드 국회

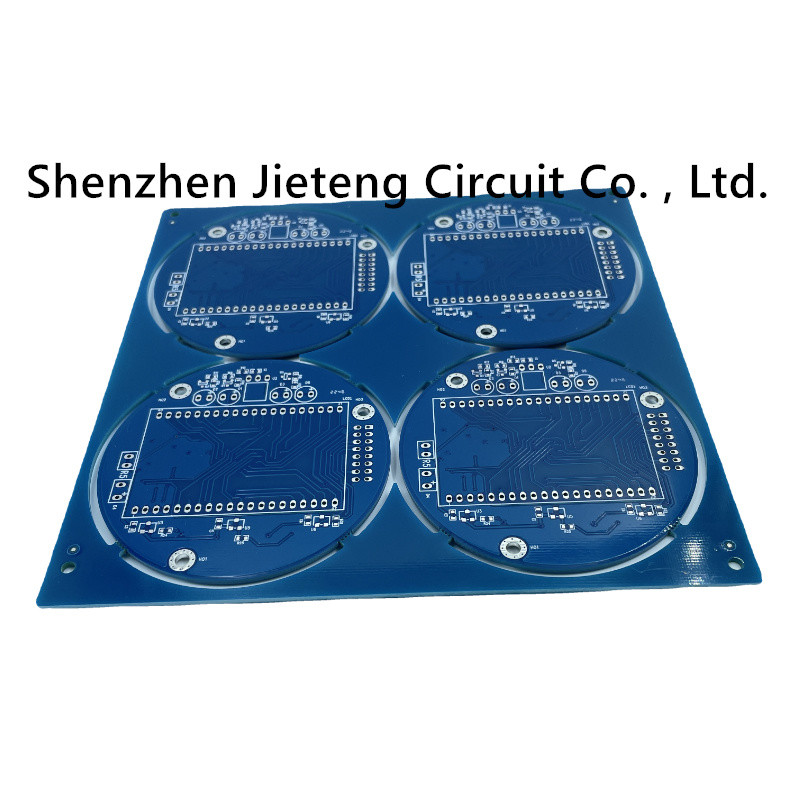

  • OEM Teflon PCB Board Assembly Processing Board Manufacturer
원래 장소 광동, 중국
브랜드 이름 JIETENG
인증 ISO/TS16949/RoHS/TS16949
모델 번호 다층 피크바
최소 주문 수량 교섭할 수 있습니다
가격 negotiable
포장 세부 사항 아주 새로운 스엠티 더 깨끗한 기계 조립체 다른 피크바 Pcb 전자 회로 판
배달 시간 배달을 위한 5-10 일
지불 조건 교섭할 수 있습니다
공급 능력 180000개 부분 / 부분 월간 다른 피크바 Pcb 전자 회로 판

무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
민. 선 폭 3mi 민. 구멍 치수 0.1 밀리미터
타입 전자 보드 솔더 마스크 색상 녹색 검은 빨강
솔더 마스크 green/black/white/red/blue 기타 등등 이름 다층 인쇄 회로 기판 디자인
재료 FR4 CEM1 CEM3 하이트 TG
강조하다

OEM PCB 보드 국회

,

테플론 PCB 보드 국회

,

테플론 OCM (상대방 상표제품) PCB (폴리염화비페닐) 제조사
메시지를 남겨주세요
제품 설명

회로판 PCBA 프로세싱 보드를 고발하는 지적 카메라 PCB 스캐너 보드 휴대폰 전원

개관
본질적 항목
모델 번호 :
PCBA
타이핑하세요 :
다층 피크바
원산지 :
광동, 중국
공급자 타입 :
PCBA 제조사
구리 두께 :
2 항공 회사 코드
MOQ :
적어도 1Piece
지불조건 :
사전에 전신환에 의해
인도 기한 :
FOB 센즈헨
소요시간 :
당신의 저장고의 영수증 15 일 뒤
성분 포장 :
태리, 튜브, 테이프
바닥의 수 :
1-32
최소 선로 폭 / 간격 :
3.0 밀리리터
최대 플레이트 두께 개구율 :
30:1
판 두께 :
0.2mm~6.0mm
최대 보드 사이즈 :
640mm*1100mm
제품 설명
상술 :
PCB는 층을 이룹니다 :
1-24layers
PCB 재료 :
CEM1, CEM3, 비난에 까딱없, 로저스, FR-4, 높은 Tg FR-4, 알루미늄 베이스, 무독성
PCB 최대. 보드 사이즈 :
620*1100mm
PCB 증명서 :
순응한 로에스 지시
PCB 두께 :
1.6 ±0.1mm
아웃 레이어 구리 두께 :
0.5-5oz
인너 레이어 구리 두께 :
0.5-4oz
PCB 최대. 판 두께 :
6.0 밀리미터
최소 구멍 치수 :
0.20 밀리미터
최소 선로 폭 / 공간 :
3/3 밀리리터
민. S/M 피치 :
0.1 mm(4mil)
플레이트 두께와 개구율 :
30:1
최소 홀 구리 :
20 um
홀 Dia. 허용한도(PTH) :
±0.075mm(3mil)
홀 dia. 허용한도(npth) :
±0.05mm (2mil)
홀 위치 일탈 :
±0.05mm (2mil)
개요 허용한도 :
±0.05mm (2mil)
PCB 표면은 끝났습니다 :
HASL 무연, 몰입 ENIG, 화학 주석, 플래시 금, OSP, 골드 핑거, 필러블, 이머젼 실버
PCB 솔더 마스크 :
검고 하얗고 노랗습니다
전설 :
백색
E-테스트 :
100% AOI, 엑스레이, 날아다니는 프로브 시험.
개요 :
떠들썩한 군중과 스코어 / V-커트
검사 규격 :
IPC-A-610CCLASSII
증명서 :
UL (E503048),ISO9001/ISO14001/IATF16949
퇴임하는 보고서 :
최종점검, E-테스트, 납땜 성능시험, 극소 부분과 많습니다
인쇄 회로 판 어셈블리 OEM 서비스
전자 부품 자재 구매
베어 피씨비 제작
케이블, 와이어 하니스 집회, 박판 금속, 전기적 캐비넷 집하 서비스
인쇄 회로 판 어셈블리 서비스 : SMT, BGA, 하락
PCBA 테스트 :AOI, 회로내 검사 (ICT), 펑티오알 테스트 (FCT)
컨포멀 코팅 서비스
원형과 대량 생산
PCBA ODM 서비스
당신의 아이디어에 따른 PCB 배치, PCBA 디자인
PCBA 카피 / 복제품
디지털 회로 설계 / 아날로그 회로 Design/ 황체 형성 호르몬 방출 인자 디자인 /Embedded 소프트웨어 설계
펌웨어와 마이크로코드가 / 창문 디바이스 드라이버 (WDM) 프로그래밍의 프로그램을 짜 윈도우즈 응용프로그램 (GUI)의 프로그램을 짭니다
내장된 사용자 인터페이스 설계 / 라이시스템 하드웨어 설계
