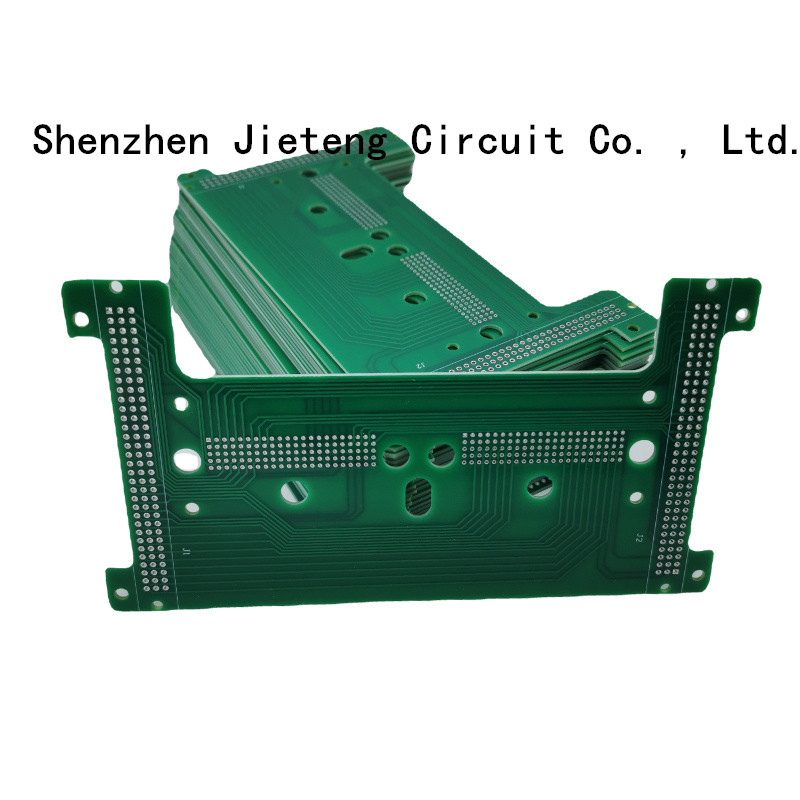

두꺼운 구리 PCBA 프린트 회로 기판 조립 ENIPIG 마무리
| 원래 장소 | 광동, 중국 |
|---|---|
| 브랜드 이름 | JIETENG |
| 인증 | ISO/TS16949/RoHS/TS16949 |
| 모델 번호 | 로저스 FR4 |
| 최소 주문 수량 | 교섭할 수 있습니다 |
| 가격 | negotiable |
| 포장 세부 사항 | 비어 있는 통에서 진공 포장 |
| 배달 시간 | 5-8 일 배달 |
| 지불 조건 | 교섭할 수 있습니다 |
| 공급 능력 | 매년마다 150000 평방미터 / 평방미터 |
무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 구리 두께 | 1 온스 | 기재 | 로저스 |
|---|---|---|---|
| 민. 행간 | 0.2 밀리미터 | 민. 선 폭 | 0.075mm |
| 민. 구멍 치수 | 0.1 밀리미터 | ||
| 강조하다 | 구리 피크바 프린트 회로 기판 조립,ENIPIG 피크바 프린트 회로 기판 조립,ENIPIG 회로판 피크바 |
||
제품 설명
프린트 회로 기판 조립 두꺼운 구리 플레이트 3OZ 감시 카메라 플레이트
PCB 제작
중국에서 14년 PCB 제조로서, FASTPCB는 전자 산업에게 최근 인쇄 회로 기판 기술과 가장 높은 품질 기준을 제공하고 있습니다. 당신은 수요를 만족시키기 위해 우리를 믿을 수 있습니다, 소용적에서부터 대량 생산까지 무엇이든지 가장 단순한 PCB 보드 또는 가장 복잡한 것.
20년은 경험합니다
스타르달라서 받아들이세요 : IPC 3세, 군, 자동차, 메드치알, 우리는 당신에게 팽창된 PCB 능력을 제공하 : 리지드 피씨비, 탄력적, 리지드 플럭스, HDI 보드, 높은 TG PCB
최고 48까지 층 원형 PCB
제조 PCB 보드 최고 56까지 층, 원료 : 로저스, 아를롱, 테플론, 타코닉, 넬코, 이솔라, 세라믹, 금속 코어인 Fr4
최고 18까지 층 대량 생산
지원 PCB 표면 처리 : HASL-LF, ENIG, 도금 금, 침적식 주석, 이머젼 실버, ENIPIG, OSP
PCB 제조 능력 :
| 기사 | 기술 | 역량 |
| 적층체 재료 | FR4, 높은 TG FR4, 고주파, 명반, FPC | |
| 이사회 절단 | 층수 | 1-48 |
| 인너 레이어를 위한 Min.thickness (cu 두께는 배제됩니다) |
0.003"(0.07mm) | |
| 판 두께 | 표준 | (0.1-4mm±10%) |
| 민. | 한 개의 / 두배 :0.008±0.004" | |
| 4 층 :0.01±0.008" | ||
| 8 층 :0.01±0.008" | ||
| 활과 트위스트 | 단지 7/1000 | |
| 구리 중량 | 외부 Cu 중량 | 0.5-4 0z |
| 안쪽 Cu 중량 | 0.5-3 0z | |
| 드릴링 | 민 사이즈 | 0.0078"(0.2mm) |
| 드릴 일탈 | ±0.002″(0.05mm) | |
| PTH 홀 허용한도 | ±0.002″(0.005mm) | |
| NPTH 홀 허용한도 | ±0.002″(0.005mm) | |
| 솔더 마스크 | 색 | 녹색이고 하얗고 검고 빨갛고 푸릅니다... |
| 민 솔더 마스크 클리어아나스 | 0.003″(0.07mm) | |
| 두께 | (0.012*0.017mm) | |
| 실크 스트린 | 색 | 하얗고 검고 노랗고 푸릅니다... |
| 민 사이즈 | 0.006″(0.15mm) | |
| 성분 소스화 | 예 | |
| PCB에 대한 허용한도 | ±5% | |
| 마감 보드의 맥스 사이즈 | 700*460mm | |
| MOQ | 어떤 MOQ (1pcs) | |
| 표면가공도 | HASL, ENIG, 이머젼 실버, 침적식 주석, OSP... | |
| PCB 개요 | (지그로) 불규칙한 스퀘어, 써클 | |
| 패키지 | QFN, BGA, SSOP, PLCC, LGA | |
| 서브-어셈블리 | 플라스틱, 금속, 스크린 | |
| 민 라인 / 공간 | 0.075/0.075 밀리미터 | |
| 우리는 전문적 판매가 PCB 제조업으로 당신을 도울 수 있어서 팀이 되고 지금 무상 견적을 얻기 위해 당신의 PCB 파일 (거버 파일)을 보내게 합니다 ! |
PCB 디자인 서비스
PCB 설계는 프린트 회로 기판의 방안 설계를 언급하며, 그것이 외부 접속부의 배치, 내부 전자 부품의 최적 레이아웃, 금속 접속의 최적 레이아웃과 관통 홀과 다른 요인을 고려할 필요가 있습니다. 엑스셀트 PCB 설계는 생산비를 절감하고 좋은 회로 성능과 방열 성능을 달성할 수 있습니다. WINTAI 기술. PCB 디자인, PCB 보드 제작, PCB 가공, SMT 패치, 구성 요소 서비스, 등을 제공하면서, 비용 효율적 PCB 제품 및 서비스에 전념합니다.
