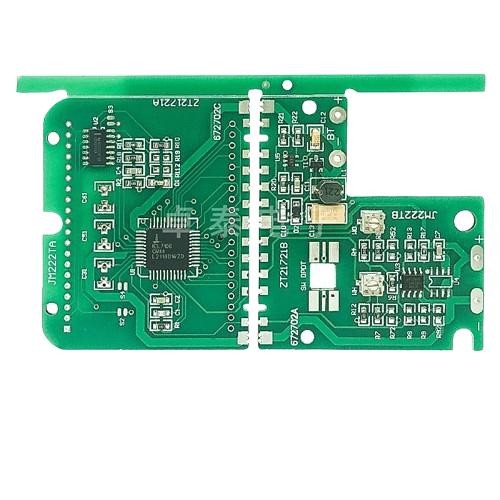

화이트 ENIG 표면 처리 항공 우주 부품용 다층 PCB

Place of Origin China Shen
브랜드 이름 JIETENG
인증 UL IATF16949
Model Number High frequency circuit board
최소 주문 수량 10개
가격 negotiable
포장 세부 사항 비어 있는 통, 진공포장된
Delivery Time 10-12 work days
지불 조건 협상 가능
Supply Ability 100pcs/day

무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
전설 흰색, 양면용 표면 마감 ENIG
원료 FR4HF 소재 인증서 UL, RoHS
응용 시나리오 항공우주에 적용 가능 두께 완성 2.5mm,+/-10% 공차
용접 마스크 색상 녹색
강조하다

항공우주 부품 다층 PCB

,

ENIG 표면 처리 다층 PCB

메시지를 남겨주세요
제품 설명

제품 설명:

다층 인쇄 회로 보드의 두께는 2.5mm이고 허용량은 +/-10%입니다.PCB의 원료로 사용되는 FR4 HF 물질은 높은 온도에 견딜 수 있으며 습기와 화학 물질에 내성이 있습니다., 그리고 가혹한 환경에서 계속 일할 수 있습니다.

다층 인쇄 회로 보드는 뛰어난 신호 무결성과 노이즈 감축을 가지고 있으며 ENIG 표면 처리가 부드럽고 균일한 표면을 보장합니다.따라서 소금성 및 신뢰성을 향상시킵니다통신, 의료 장비 및 항공 우주 시스템과 같은 고성능 애플리케이션에 매우 적합합니다.



특징:

  • 제품명: 다층 인쇄회로판
  • 솔더 마스크 색상: 녹색
  • 응용 시나리오: 항공우주 분야에 적용됩니다.
  • 표면 가공: ENIG
  • 두께: 2.5mm, +/-10% 허용
  • 전설: 하얀색, 양쪽 모두


응용 프로그램:

JIETENG 고주파 회로 보드의 ENIG 표면 처리는 뛰어난 전도성을 가지고 있으며, 회로 보드가 까다로운 응용 프로그램에서도 최상의 성능을 보장합니다.용매 마스크는 녹색 색, 높은 가시성을 가지고 있으며 밀집 된 전기 시스템에서 회로 보드를 쉽게 식별 할 수 있습니다. 회로 보드는 FR4 HF 재료로 만들어집니다.열에 내성이 높은 고성능 물질, 습도, 그리고 다른 환경 요인

JIETENG 고주파 회로 보드의 설계는 UL 및 RoHS 인증, 고품질 및 신뢰성, 그리고 레이더 시스템과 같은 고주파 신호가 필요한 응용 프로그램에 이상적입니다.,통신 시스템, 그리고 다른 첨단 전자 장치. 그 다층 설계로 회로 보드는 복잡한 전기 시스템을 쉽게 처리 할 수 있습니다.모든 조건에서 안정적인 성능을 제공, 항공우주 산업의 요구를 충족하도록 설계되었습니다.


FAQ:

Q: 다층 인쇄 회로 보드의 브랜드 이름은 무엇입니까?



A: 다층 인쇄 회로 보드의 브랜드 이름은 Jieteng Circuit Co., Ltd입니다.



Q: 다층 인쇄 회로 보드의 인증은 무엇입니까?



A: 다층 인쇄 회로 보드는 UL IATF16949 인증을 받았습니다.



Q: 다층 인쇄 회로 보드의 배송 시간은 얼마나 되나요?



A: 다층 인쇄 회로 보드의 배송 시간은 10-12 일입니다.



Q. PCB 요약에 필요한 정보는 무엇입니까?



A: 게르버 파일 및 기술 요구 사항 PCB 재료, 두께, 구리 표면, 마스크 및 실크 스크린 색상 등



Q. PCB 생산에 어떤 파일 형식이 허용됩니까?



A: 게르버 파일: CAM350 PCB 파일: 프로텔 99SE, PADS, CAD, 알티엄 디자이너
