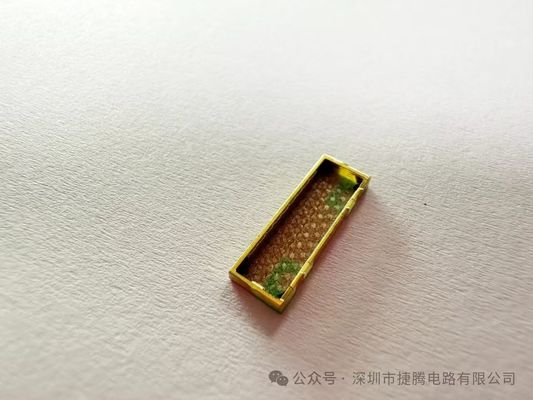

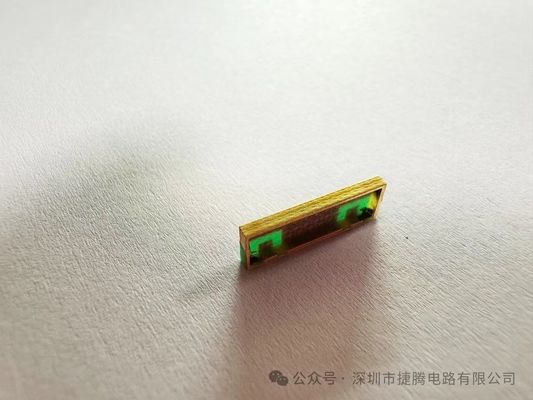

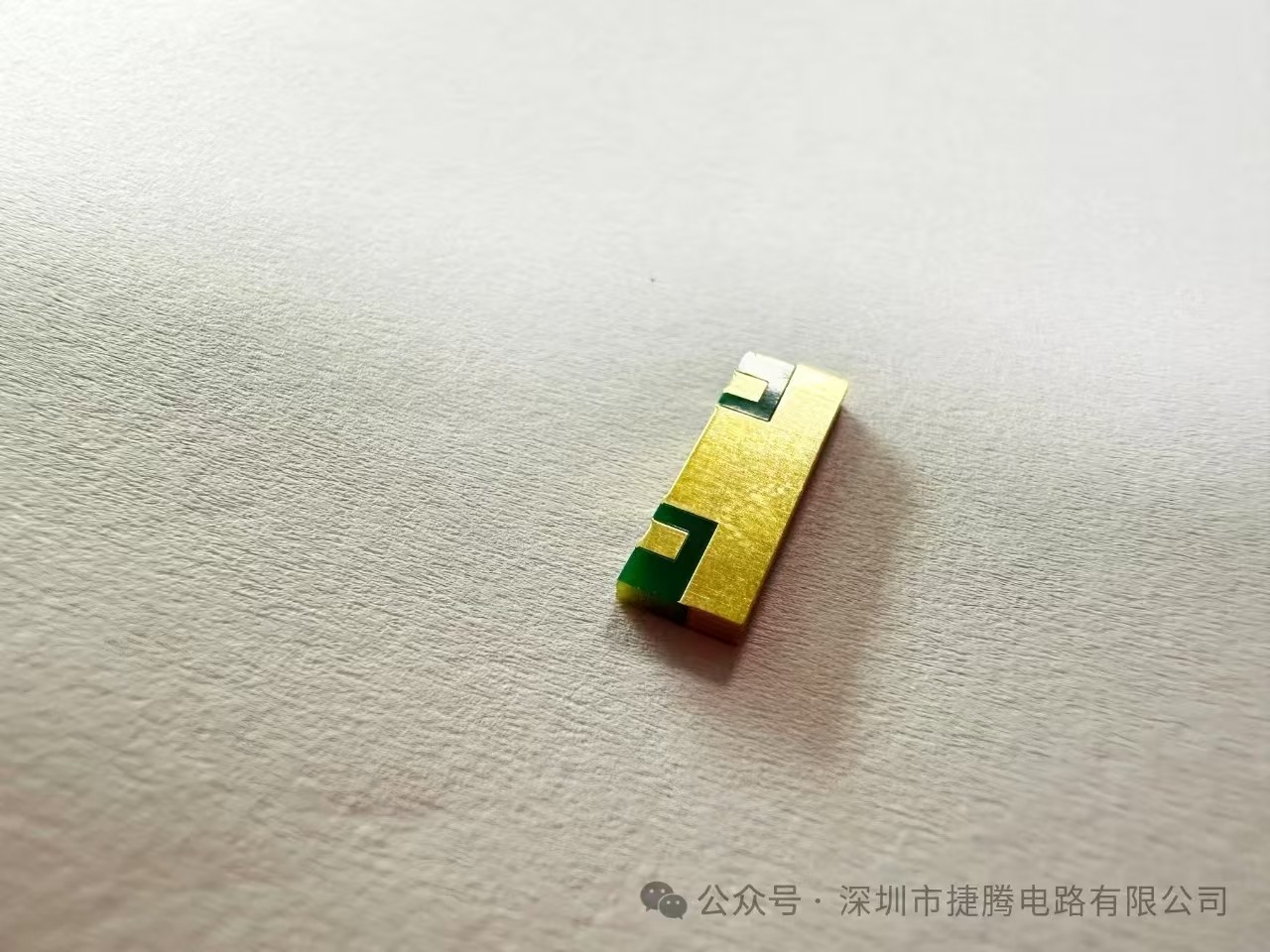

사용자 지정 구성 밀리미터 마이크로파 통신용 1.6mm 두께 안테나 PCB

제품 설명:

다층 인쇄 회로 보드는 방열 층으로 분리 된 여러 층의 전도성 재료로 구성됩니다. 층 수는 2에서 30 개 이상으로 다를 수 있습니다.필요한 회로의 복잡성에 따라다층 인쇄 회로 보드의 PCB 두께는 0.2-6.0mm에서 다양하게 적용할 수 있습니다.

다층 인쇄 회로 보드에는 염료 마스크가 있으며, 염화 및 오염으로부터 구리 흔적을 보호하기 위해 보드의 표면에 적용됩니다.솔더 마스크는 보통 녹색입니다., 이는 PCB에 가장 널리 사용되는 색상입니다. 그것은 구리 흔적과 용접물 사이의 명확한 대조를 제공하여 발생할 수있는 모든 문제를 더 쉽게 식별하고 해결 할 수 있습니다.다층 인쇄 회로 보드의 외부 계층 구리는 1의 완성 무게가 있습니다..5온스, 안정적이고 신뢰할 수 있는 연결을 보장합니다.

다층 인쇄 회로 보드의 두께는 대부분의 PCB의 표준 두께인 1.6mm입니다. 내구성과 유연성 사이의 좋은 균형을 제공합니다.손잡고 조립하기 쉽죠다층 인쇄 회로 보드는 다양한 표면 장착 기술 (SMT) 생산 라인과 호환됩니다.기존 생산 과정에 쉽게 통합 될 수 있으며 산업에서 널리 사용됩니다.다층 인쇄 회로 보드는 SMT 생산 라인 10과 호환되며, 이는 중소규모 생산에 이상적입니다.

결론적으로, 다층 인쇄 회로 보드는 다재다능하고 신뢰할 수 있는 기술로 전자 장치의 기능에 중요한 역할을 합니다.그것은 복잡한 회로 레이아웃에 대한 비용 효율적이고 효율적인 솔루션을 제공합니다, 제조업체와 디자이너들 사이에서 인기있는 선택이 됩니다. 다층 인쇄 회로 보드는 다양한 크기와 구성으로 제공됩니다.다양한 용도로 적합하도록당신이 소비자 전자 기기 또는 고급 군사 응용 프로그램을 개발하는 경우, 다층 인쇄 회로 보드는 당신의 필요에 대한 완벽한 선택입니다.

특징:

• 제품명: 다층 인쇄회로판
• PCB 두께: 0.2-6.0mm
• 외층 구리: 1.5 온스 완성 무게
• PCB 이름: 다층 PCB 보드
• 두께: 1.6mm
• 최소 구멍 크기: 0.2mm

응용 프로그램:

Jieteng 다층 PCB 보드의 주요 장점 중 하나는 다양성과 유연성입니다. 이 보드는 다양한 제품에서 사용할 수 있습니다.소비자 전자제품에서 산업용 장비와 그 사이의 모든 것까지그들은 작고 가볍지만 복잡한 회로와 고속 데이터 전송을 처리 할 수있는 제품으로 공간이 높은 제품에서 사용하기에 이상적입니다.

지에텐 다층 PCB 보드의 또 다른 주요 장점은 내구성과 신뢰성입니다. 이 보드는 가장 어려운 조건에 견딜 수 있도록 설계되어 오래 지속됩니다.그들은 최고 품질의 재료로 만들어졌으며 최고 수준의 성능과 신뢰성을 보장하기 위해 테스트됩니다..

지에텐 멀티 레이어 PCB 보드는 프로토타입 제작과 테스트에서 본격적인 생산에 이르기까지 다양한 시나리오에서 사용하기에 이상적입니다.그들은 작업하기 쉽고 프로젝트의 특정 요구 사항을 충족하도록 사용자 정의 할 수 있도록 설계되었습니다.그리고 10개의 SMT 생산 라인을 가지고 있는 지텐은 가장 큰 생산 라인까지 처리할 수 있습니다.

새 제품을 처음부터 디자인하거나 기존 제품을 업그레이드하려는 경우, Jieteng 다층 PCB 보드는 완벽한 선택입니다.최대 판 크기는 500mm × 500mm이며 완공 두께는 1.6mm, 이 보드는 다재다능하고 신뢰할 수 있으며 가장 까다로운 애플리케이션의 필요를 충족시키기 위해 만들어졌습니다.

그래서 여러분이 고품질의 고성능의 다층 인쇄회로판, 다층 인쇄회로판, 또는 다층 인쇄회로판을 찾고 있다면젠텐에서 더 멀리 보지 마세요품질과 고객 만족에 대한 우리의 헌신으로, 우리는 모든 PCB 필요에 대한 이상적인 선택입니다.

사용자 정의:

우리의 다층 인쇄 회로 보드, 또한 다층 인쇄 회로 보드 또는 다층 인쇄 회로 보드로 통칭, 귀하의 특정 요구에 맞게 사용자 정의됩니다. 우리의 브랜드, JIETENG,품질과 신뢰성을 보장합니다. 우리의 PCB 회로 보드는 중국에서 제조되고 0.2-6.0mm에서 범위에서 원하는 두께에 맞게 사용자 정의 될 수 있습니다.우리의 최소 구멍 크기는 0입니다..2mm. 우리는 유연한 지불 조건을 제공합니다. T/T, PayPal, 웨스턴 유니온을 포함해서요.

지원 및 서비스:

다층 인쇄 회로 보드 제품 기술 지원 및 서비스는 다음을 포함합니다:

- 디자인 지원 및 컨설팅

- 프로토타입 제조

- 제조 및 조립

- 시험 및 검사

- 고장 분석 및 문제 해결

- 품질 관리 및 보장

- 문서화 및 인증

FAQ:

Q:JIETENG 다층 인쇄 회로 보드는 무엇입니까?

A:JIETENG 다층 인쇄 회로 보드는 단열 물질과 구리 전도성 층의 여러 층으로 구성된 PCB 회로 보드의 일종입니다.전자 장치의 전자 구성 요소를 연결하고 제어하는 데 사용됩니다..

Q:JIETENG 다층 인쇄 회로 보드의 모델 번호는 무엇입니까?

A:JIETENG 다층 인쇄 회로 보드의 모델 번호는 PCB 회로 보드입니다.

Q:JIETENG 다층 인쇄 회로판은 어디서 생산되는가?

A:JIETENG 다층 인쇄 회로 보드는 중국에서 제조됩니다.

Q:JIETENG 다층 인쇄 회로 보드의 응용 프로그램은 무엇입니까?

A:JIETENG 다층 인쇄 회로 보드는 컴퓨터, 스마트 폰, 의료 장비, 자동차 전자 및 항공 우주 시스템과 같은 다양한 전자 장치에서 사용됩니다.

Q:JIETENG 다층 인쇄 회로 보드의 장점은 무엇입니까?

A:JIETENG 다층 인쇄 회로 보드는 부품의 밀도가 증가, 크기와 무게가 감소, 신호 무결성이 향상되는 등 여러 장점을 제공합니다.그리고 신뢰성과 성능을 향상.
