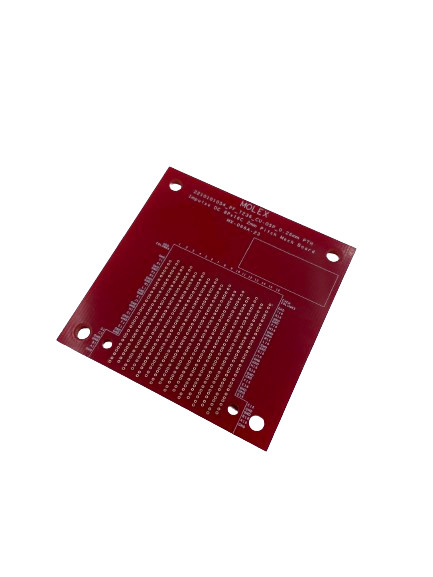

빨간색 다층 카메라 PCB 구리 두께는 6oz Blind Hole Board입니다
| Place of Origin | China Shenzhen |
|---|---|
| 브랜드 이름 | JIETENG |
| 인증 | ISO/TS16949/RoHS/UL |
| Model Number | PCB circuit board |
| Minimum Order Quantity | 20 pcs |
| 가격 | 1-9.9USD/piece |
| Packaging Details | Blank carton, vacuum packed |
| Payment Terms | T/T, Western Union, |
| Supply Ability | 1000PCS/DAY |
무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| Layer Number | 4-20 | Minimum Hole Size | 0.2mm |
|---|---|---|---|
| Solder Mask Color | White, Black, Red, Yellow | Silkscreen Color | White, Black, Yellow |
| Surface Finishing | ENIG, Immersion Silver, Gold Plating | Name | Multilayer Printed Circuit Board |
| Material | High Frequency, Rogers, Aluminum | Board Thickness | 0.4-3.2mm |
| Min. hole size | 0.2mm,8 mil/6 mil | Usage | OEM Electronics |
| 강조하다 | 빨간색 다층 카메라 PCB,다층 카메라 PCB,6온스 블라인드 홀 보드 |
||
제품 설명
제품 설명:
다층 인쇄회로판은 고품질의 구리로 만들어져 있으며 1~6온스 두께로 출시되어 매우 내구성이 뛰어나고 관화 저항성이 있습니다.이 제품은 다양한 응용 프로그램에 이상적입니다., 의료, 통신, 항공우주, 군사 및 기타 전자 기기를 포함합니다. 다층 구조는 우수한 신호 성능을 제공하고 전자기 간섭을 줄입니다.고성능 애플리케이션에 인기있는 선택으로.
우리의 다층 인쇄 회로 보드는 엄격한 품질 관리 프로세스를 통해 제조되며 산업 표준을 충족하는지 확인합니다. 우리는 T / T, PayPal,웨스턴 유니온우리의 다층 인쇄 회로 보드는 고밀도, 고성능 전자 애플리케이션에 대한 완벽한 솔루션입니다.
특징:
- 제품명: 다층 인쇄회로판
- 구리 두께: 6온스
- 지불 기간: T/T, PayPal, 웨스턴 유니온
- 최소선 너비/간격: 3/3mm
- 최소 구멍 크기: 0.2mm
- 판 두께: 0.4-3.2mm
기술 매개 변수:
| 제품 이름 | 다층 인쇄 회로판 |
| 최저선 너비/간격 | 3/3밀리 |
| 계층 번호 | 4-20 |
| 최소 구멍 크기 | 00.2mm |
| 판 두께 | 00.4-3.2mm |
| 솔더 마스크 색상 | 흰색, 검은색, 빨간색, 노란색 |
| 구리 두께 | 6온스 |
| 표면 가공 | ENIG, 몰입 은, 금 접착 |
| 지불 기간 | T/T, 페이팔, 웨스턴 유니온 |
| 소재 | 고주파, 로저스, 알루미늄 |
응용 프로그램:
지에텐 다층 인쇄 회로 보드는 0.4-3.2mm의 보드 두께를 가지고 있으며, 이는 광범위한 응용 분야에 적합합니다.최소 라인 너비와 3/3 밀리미터의 간격은 보드가 정확하고 정확하다는 것을 보장합니다.구리 두께가 1~6온스 정도인 이 제품은 높은 수준의 전도성을 필요로 하는 애플리케이션에 적합합니다.
다층 인쇄 회로 보드는 다양한 제품 응용 기회와 시나리오에서 사용하기에 이상적입니다. 스마트 폰, 태블릿,그리고 노트북그것은 또한 로봇 및 자동화 시스템과 같은 산업 기계에서 사용하기에 이상적입니다. 다층 인쇄 회로 보드는 또한 일반적으로 의료 장치, 군사 장비,항공우주 기술.
다층 인쇄 회로 보드의 주요 특징 중 하나는 표면 마무리 옵션입니다. 제품은 HASL, OSP, ENIG, Immersion Silver,그리고 골드 플래팅 표면 마무리 옵션이것은 판이 진열으로부터 보호되고 혹독한 환경에 견딜 수 있음을 보장합니다.
젠텐 다층 인쇄 회로 보드는 기업과 개인들의 요구를 충족시키기 위해 제조된 신뢰할 수 있고 고품질의 제품입니다. 내구성, 강도,그리고 다양성, 그것은 제품 응용의 경우와 시나리오의 광범위한 범위에 적합합니다. 당신은 당신의 스마트 폰, 산업 기계, 또는 의료 장치에 대한 회로 보드를 찾고 있는지 여부,다층 인쇄 회로 보드는 완벽한 선택입니다.
지원 및 서비스:
다층 인쇄 회로 보드 제품 기술 지원 및 서비스는 다음을 포함합니다:
- 다층 PCB의 설계 및 레이아웃에 대한 지원
- 재료 선택 및 스택업 최적화에 대한 지침
- PCB 제조 및 조립 문제에 대한 문제 해결 및 문제 해결
- 맞춤형 시험 및 검사 서비스
- 산업 표준에 대한 준수에 대한 문서 및 인증
- 고객에 대한 교육 및 교육 자원
포장 및 운송:
제품 패키지:
다층 인쇄 회로 보드는 운송 도중 손상을 방지하기 위해 적절한 포장과 함께 견고한 고지 상자에 포장됩니다.
운송:
상품은 평판 좋은 택배 서비스를 통해 신속하고 안전한 배송을 보장합니다.
배송 비용은 목적지와 패키지의 무게에 따라 계산됩니다.
FAQ:
Q: 다층 인쇄 회로 보드의 브랜드 이름은 무엇입니까?
A: 다층 인쇄 회로 보드의 브랜드 이름은 JIETENG입니다.
Q: PCB 회로 보드의 모델 번호는 무엇입니까?
A: PCB 회로 보드의 모델 번호는 PCB 회로 보드입니다.
Q: 다층 인쇄 회로 보드는 어디서 생산됩니까?
A: 다층 인쇄 회로 보드는 중국에서 생산됩니다.
Q: 다층 인쇄 회로 보드의 크기는 무엇입니까?
A: 다층 인쇄 회로 보드의 크기는 특정 모델과 설계에 따라 다를 수 있습니다. 자세한 내용은 제품 사양을 참조하십시오.
Q: 다층 인쇄 회로 보드의 응용 프로그램은 무엇입니까?
A: 다층 인쇄 회로 보드는 컴퓨터, 스마트 폰, 태블릿 및 기타 소비자 전자제품 등 다양한 전자 장치에서 사용할 수 있습니다.그것은 또한 일반적으로 산업 및 자동차 응용 프로그램에서 사용됩니다..
