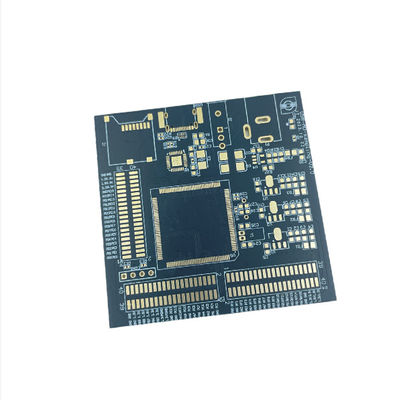

노란색 다층 회로판과 파란색 솔더 마스크 및 0.2mm 최소 구멍 크기

Place of Origin China Shenzhen
브랜드 이름 JIETENG
인증 UL ROHS ISO9001 TS16949
Model Number PCB circuit board
Minimum Order Quantity 10 pcs
가격 0.2-5USD/piece
Packaging Details Blank carton, vacuum packed
Delivery Time 5-8 working days
Payment Terms T/T, Western Union,
Supply Ability 360000 square meters / year

무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
Minimum Hole Size 0.2mm Board Thickness 0.4-3.2mm
Surface Finishing HASL, OSP, ENIG, Immersion Silver, Gold Plating Solder Mask Color Green, Blue, White, Black, Red, Yellow
Layer Number 4-20 Silkscreen Color Yellow
Minimum Line Width/Spacing 3/3mil Copper Thickness 8oz
Name OEM Electronic Control Board
강조하다

블루 솔더 마스크 다층 회로판

,

0.2mm 다층 회로판

,

노란색 다층 회로판

메시지를 남겨주세요
제품 설명

제품 설명:

우리의 다층 인쇄 회로 보드는 최소 선 너비와 3/3 밀리미터의 간격을 갖추고 있으며 회로 설계의 정확성과 정확성을 보장합니다. 또한 보드의 두께는 0에서 다양합니다.4-3.2mm, 구조적 무결성을 유지하면서 전자 부품에 충분한 공간을 제공합니다.

우리의 다층 인쇄 회로 보드의 구리 두께는 1-6oz에서 다양하며 최적의 전도성과 성능을 보장합니다. 또한 녹색, 파란색, 흰색,검은색, 빨간색, 노란색, 사용자 정의와 미적 호소성을 허용합니다.

우리의 다층 인쇄 회로 보드는 통신, 자동차, 의료,소비자 전자제품품질에 대한 우리의 헌신과 세부 사항에 대한 관심으로, 우리의 다층 인쇄 회로 보드가 당신의 기대를 충족하거나 초과 할 것이라고 믿을 수 있습니다.



특징:

  • 제품명: 다층 인쇄회로판
  • 레이어 번호: 4-20
  • 구리 두께: 1~6온스
  • 지불 기간: T/T, PayPal, 웨스턴 유니온
  • 최소 구멍 크기: 0.2mm
  • 표면 가공: HASL, OSP, ENIG, 몰입 은, 금 접착


기술 매개 변수:

기술 매개 변수 값 범위
이름 다층 인쇄 회로판
계층 번호 4-20
판 두께 00.4-3.2mm
구리 두께 1~18온스
최소 구멍 크기 00.2mm
최저선 너비/간격 3/3밀리
표면 가공 HASL, OSP, ENIG, 몰입 은, 금 접착
소재 FR4, 고 Tg FR4, 고 주파수, 로저스, 알루미늄
솔더 마스크 색상 녹색, 파란색, 흰색, 검은색, 빨간색, 노란색
실크 스크린 색상 흰색, 검은색, 노란색


응용 프로그램:

다층 인쇄 회로 보드의 가장 인기있는 응용 프로그램 중 하나는 소비자 전자 산업입니다. 여기에는 스마트 폰, 태블릿, 노트북,소형 설계와 고성능 기능을 필요로 하는 다른 장치멀티 레이어 인쇄 회로 보드는 이러한 응용 프로그램에 이상적입니다. 그것은 높은 속도 데이터 전송과 복잡한 회로를 처리 할 수 있기 때문에, 여전히 작은 형태 요소를 유지합니다.

다층 인쇄 회로 보드는 자동차 산업에서도 사용되며, 엔진 관리, 기후 제어,그리고 엔터테인먼트 시스템다층 인쇄 회로 보드는 극단적인 온도, 진동 및 다른 혹독한 환경 조건에 견딜 수 있기 때문에 이러한 응용 프로그램에 이상적입니다.

의료 산업에서 다층 인쇄 회로 보드는 환자 모니터링 시스템, 진단 장비 및 영상 시스템과 같은 다양한 의료 장치 및 장비에 사용됩니다.다층 인쇄 회로 보드는 신뢰할 수 있기 때문에 이러한 응용 프로그램에 이상적입니다, 내구성 있고, 고주파 신호를 처리할 수 있습니다.

다층 인쇄 회로 보드의 다른 응용 분야는 항공 우주 및 국방, 산업 자동화 및 통신입니다.다층 인쇄 회로 보드는 각 산업의 특정 요구를 충족하도록 설계되었으며 다양한 표면 마무리 옵션으로 제공됩니다., HASL, OSP, ENIG, 몰입 은, 그리고 금 접착.

다층 인쇄 회로 보드는 0.2mm의 최소 구멍 크기와 0.4-3.2mm의 보드 두께를 가지고 있습니다. 흰색, 검은색, 노란색 실크 스크린 색상으로 제공됩니다.발생하는 모든 문제를 쉽게 확인하고 해결하는 것높은 성능과 신뢰성으로, Jieteng의 다층 인쇄 회로 보드는 광범위한 응용 프로그램과 시나리오에 대한 이상적인 선택입니다.



지원 및 서비스:





다층 인쇄 회로 보드 제품 기술 지원 및 서비스는 다음을 포함합니다:

  • 전문 기술 컨설팅 및 지침
  • 디자인 검토 및 최적화
  • 프로토타입 개발 및 시험
  • 제조 및 생산 지원
  • 품질 관리 및 시험
  • 제품 문서 및 사양
  • 맞춤화 및 수정 서비스
  • 제품 사용 및 유지보수에 대한 교육 및 교육


포장 및 운송:

제품 패키지:

  • 다층 인쇄 회로 보드는 전자기 충전을 방지하기 위해 반 정적 가방에 포장됩니다.
  • 반 정적 가방은 견고한 고지재료로 만든 상자에 배치됩니다.
  • 상자는 포장 테이프로 봉인됩니다.

운송:

  • 포장된 다층 인쇄 회로 보드는 평판 좋은 택배 서비스를 통해 배송됩니다.
  • 택배 서비스는 운송물의 추적 번호를 제공 합니다.
  • 배송은 상품의 전체 가치를 보장합니다.
  • 배송이 완료되면 고객에게 이메일로 통지됩니다.


FAQ:

Q1.PCB 요약에 필요한 정보는 무엇입니까?
A: 게르버 파일 및 기술 요구 사항: PCB 재료, 두께, 구리 표면, 마스크 및 실크 스크린의 색상 등)
Q2.PCB 생산에 어떤 파일 형식이 허용됩니까?
A: 게르버 파일: CAM350 PCB 파일: 프로텔 99SE, PADS, CAD, 알티엄 디자이너
Q3.내 파일은 안전해?
A: 귀하의 파일은 완전히 안전합니다. 우리는 프로세스 내내 고객의 지적 재산권을 보호합니다. 고객의 모든 파일은 결코 제3자에게 공유되지 않습니다.
