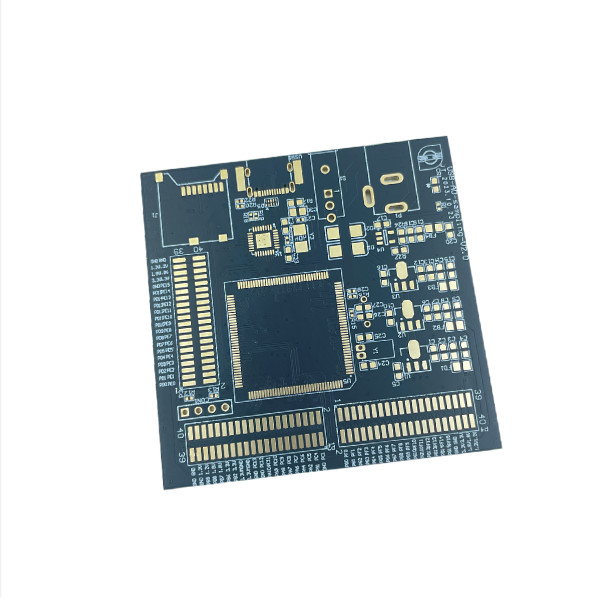

1-20 층 다층 인쇄 회로 보드 금 손가락 보드 처리

무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.
x층 갯수 | 1-20 | 소재 | FR4, 높은 Tg FR4, 고주파, 로저스, 알루미늄 |
---|---|---|---|
최소 선로 폭 / 간격 | 3/3MIL | 표면 마감 | HASL, OSP, ENIG, 이머젼 실버, 금 도금법 |
이름 | 다층 인쇄 회로 보드 | 구리 두께 | 1-6oz |
최소 구멍 치수 | 0.2 밀리미터 | 판 두께 | 0.4-3.2mm |
강조하다 | 20층 인쇄 회로판,PCB 금 손가락 보드 가공,로저스 다층 인쇄 회로판 |
제품 설명:
다층 인쇄 회로 보드 (Multi-Layer Printed Circuit Board, PCB) 는 여러 층으로 구성된 PCB의 일종이다. 소비자 전자제품에서 산업용 애플리케이션에 이르기까지 다양한 응용 분야에서 사용될 수 있다.다층 PCB는 다양한 크기로 제공됩니다., 두께와 재료. 다층 인쇄 회로 보드의 특징은 다음을 포함합니다:
- 실크 스크린 색상: 흰색, 검은색, 노란색
- 구리 두께: 1~6온스
- 재료: FR4, 고 Tg FR4, 고 주파수, 로저스, 알루미늄
- 지불 기간: T/T, PayPal, 웨스턴 유니온
- 판 두께: 0.4-3.2mm
다층 인쇄 회로판 은 사용자 들 에게 성능 향상, 크기 감축, 비용 절감 등 많은 이점 을 제공한다. 또한 매우 신뢰성 있고 오래 사용 하기 위해 만들어졌다.다층 인쇄 회로 보드는 다양한 응용 프로그램에서 사용할 수 있습니다소비자 전자제품에서 산업용 애플리케이션까지
다층 인쇄 회로 보드는 최고 표준에 따라 제조되고 신뢰성 및 내구성입니다. 그들의 특징은 실크 스크린 색상, 구리 두께, 재료, 지불 기간,및 보드 두께는 사용자의 특정 요구를 충족하도록 사용자 정의 될 수 있습니다높은 수준의 신뢰성 및 성능으로, 다층 인쇄 회로 보드는 다양한 응용 프로그램에 이상적인 선택입니다.
특징:
- 제품명: 다층 인쇄회로판
- 구리 두께: 1~6온스
- 솔더 마스크 색상: 녹색, 파란색, 흰색, 검은색, 빨간색, 노란색
- 실크 스크린 색상: 흰색, 검은색, 노란색
- 최소 구멍 크기: 0.2mm
기술 매개 변수:
매개 변수 | 가치 |
---|---|
이름 | 다층 인쇄 회로판 |
계층 번호 | 1-20 |
판 두께 | 00.4-3.2mm |
구리 두께 | 1~6온스 |
최저선 너비/간격 | 3/3밀리 |
최소 구멍 크기 | 00.2mm |
표면 가공 | HASL, OSP, ENIG, 몰입 은, 금 접착 |
실크 스크린 색상 | 흰색, 검은색, 노란색 |
소재 | FR4, 고 Tg FR4, 고 주파수, 로저스, 알루미늄 |
지불 기간 | T/T, 페이팔, 웨스턴 유니온 |
응용 프로그램:
JIETENG의 다층 인쇄 회로 보드 (PCB) 는 전문 응용 프로그램에서 신뢰할 수있는 성능을 위해 설계되었습니다.그것은 중화국에서 고품질 재료로 제조되는 다층 인쇄 회로 보드이며 구리 두께 1 ~ 6 온스입니다., 최소 라인 너비 / 간격 3/3 밀리, 보드 두께 0.4-3.2mm. 표면 완공에는 HASL, OSP, ENIG, 몰입 은, 금 접착 등이 포함됩니다.그것은 1-20 층과 함께 제공되며 가장 까다로운 요구 사항을 충족하도록 설계되었습니다.그것은 예외적인 성능, 품질 및 신뢰성을 요구하는 응용 프로그램에 대한 이상적인 선택입니다.
사용자 정의:
JIETENG는 다양한 기능을 가진 맞춤형 다층 인쇄 회로 보드 서비스를 제공합니다. 우리의 다층 인쇄 회로 보드는 브랜드 이름 "JIETENG"와 함께 만들어집니다.모델 번호 'PCB 회로판', 및 원산지 "중국". 그것은 흰색, 검은색 및 노란색과 같은 다양한 실크 스크린 색상을 제공합니다, 0.4-3.2mm에서 보드 두께, 1-6oz에서 구리 두께, FR4, 높은 Tg FR4와 같은 재료,높은 주파수, 로저스 및 알루미늄, 및 HASL, OSP, ENIG, 몰입 은 및 금 접착 등의 표면 마무리.
지원 및 서비스:
우리는 우리의 다층 인쇄 회로 보드 제품을 소유하고 사용하는 고객에게 기술 지원과 서비스를 제공합니다.우리의 기술 지원 팀은 당신이 가질 수 있는 모든 질문이나 문제에 대해 당신을 도울 수 있습니다..
저희 기술 지원팀은 일 24시간, 일주일에 7일, 이메일, 전화 또는 온라인 채팅을 통해 이용하실 수 있습니다.우리의 경험 많은 기술자 팀은 당신이 우리의 제품과 함께 가질 수 있는 모든 문제에 당신을 돕기 위해 여기에 있습니다.우리는 문제 해결에 도움을 줄 수 있습니다. 그리고 당신이 가질 수 있는 모든 기술적 질문에 답할 수 있습니다.
우리는 또한 당신의 다층 인쇄 회로 보드 제품을 최대한 활용할 수 있도록 다양한 교육 및 교육 자료를 제공합니다. 이러한 자료는 온라인 튜토리얼, 사용자 설명서,그리고 제품 문서우리의 목표는 당신이 당신의 제품을 최대한 활용하기 위해 필요한 자원과 교육을 가지고 있는지 확인하는 것입니다.
어떤 질문이나 도움이 필요한 경우, 저희 기술 지원팀에 문의하시기 바랍니다.우리는 당신이 당신의 다층 인쇄 회로 보드 제품을 최대한 활용하는 데 도움이 여기에 있습니다.
포장 및 운송:
다층 인쇄 회로판의 포장 및 운송다층 인쇄 회로 보드 (PCB) 제품의 품질을 보장하기 위해 포장 및 운송 과정에서 몇 가지 중요한 단계가 있습니다.
- PCB는 운송 중 물리적 손상으로부터 보호되어야하므로 적절하게 포장되어야합니다.
- 포장재는 충분한 완충을 제공하도록 설계되어야 하며, 이것은 폼, 거품 포장지 또는 다른 완충 물질로 이루어질 수 있습니다.
- 또한 패키지에는 내용물이 부서지기 쉽고 조심스럽게 다루어야 한다는 표시가 있어야 합니다.
- 배송 시, 패키지는 적절하게 밀폐되고 적절한 운송 정보로 표시되어야 합니다.
- PCB는 운송업체의 요구 사항에 따라 운송되어야 합니다.
- 마지막으로, PCB는 출하 전에 손상 여부를 검사해야합니다.
