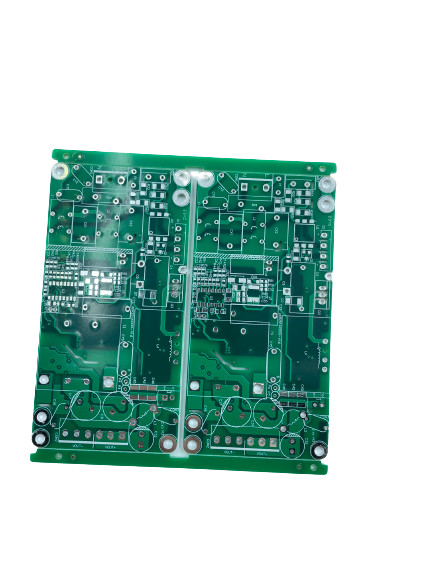

화이트 실크스크린 다층 인쇄 회로판 효율적인 전자제품
제품 설명:
신뢰할 수 있고 고품질의 다층 인쇄 회로 보드를 찾고 계십니까? 더 이상 찾지 마십시오! 우리의 다층 인쇄 회로 보드는 당신을위한 완벽한 선택입니다.그것은 4에서 20까지 계층 번호와 3/3 밀리미터의 최소 라인 너비 / 간격과 0의 최소 구멍 크기의 다층 인쇄 회로 보드입니다..2mm. 우리의 지불 조건은 T / T, PayPal 및 웨스턴 유니온을 포함합니다. 구매를 완료하는 것이 편리합니다. 주저하지 마십시오. 오늘 우리의 다층 인쇄 회로 보드를 선택하십시오!
특징:
- 제품 이름:다층 인쇄 회로판
- 구리 두께:1~6온스
- 최저선 너비/간격:3/3밀리
- 계층 번호:4-20
- 솔더 마스크 색상:녹색, 파란색, 흰색, 검은색, 빨간색, 노란색
- 실크스크린 색상:흰색, 검은색, 노란색
기술 매개 변수:
매개 변수 | 세부 사항 |
---|---|
실크 스크린 색상 | 흰색, 검은색, 노란색 |
최저선 너비/간격 | 3/3밀리 |
소재 | FR4, 고 Tg FR4, 고 주파수, 로저스, 알루미늄 |
구리 두께 | 1~6온스 |
판 두께 | 00.4-3.2mm |
지불 기간 | T/T, 페이팔, 웨스턴 유니온 |
계층 번호 | 4-20 |
이름 | 다층 인쇄 회로판 |
표면 가공 | HASL, OSP, ENIG, 몰입 은, 금 접착 |
솔더 마스크 색상 | 녹색, 파란색, 흰색, 검은색, 빨간색, 노란색 |
응용 프로그램:
JIETENG 다층 인쇄 회로 보드는 모든 응용 프로그램에 대한 신뢰할 수 있고 비용 효율적인 솔루션입니다.그것은 3/3 밀리미터의 최소 라인 너비 / 간격과 0의 보드 두께를 가진 고급 다층 보드를 갖추고 있습니다.0.4-3.2mm, 그리고 최소 구멍 크기는 0.2mm입니다. 신뢰성 높은 성능으로, 그것은 다양한 애플리케이션에 완벽합니다. 제품은 중국에서 만들어지고 다양한 지불 조건으로 제공됩니다.T/T 포함, 페이팔, 웨스턴 유니온
JIETENG의 다층 인쇄 회로 보드는 광범위한 응용 분야에서 사용하도록 설계되었습니다.고주파 신호를 처리 할 수 있으며 고속 신호 라우팅 응용 프로그램에서 사용할 수 있습니다.또한 두꺼운 구리 층이 우수한 열 전도성을 제공하기 때문에 전력 응용 분야에도 적합합니다.복잡한 회로를 하나의 보드에 구축할 수 있도록 하는.
JIETENG의 다층 인쇄 회로 보드는 모든 응용 프로그램에 대한 신뢰할 수 있고 비용 효율적인 솔루션입니다.첨단 기술로 만들어졌으며 최소 라인 너비 / 간격 3/3 밀리, 보드 두께 00.4-3.2mm. 또한 0.2mm의 최소 구멍 크기를 가지고 있으며, 다양한 응용 프로그램에 적합합니다. 제품은 중국에서 제조되며 T / T, PayPal,웨스턴 유니온.
사용자 정의:
JIETENG의 다층 인쇄 회로 보드 (PCB) 는 당신의 정확한 요구를 충족하기 위해 사용자 정의 서비스의 광범위한 범위를 제공합니다. 우리의 PCB 회로 보드는 중국에서 만들어집니다,최소 구멍 크기는 0입니다..2mm 및 0.4-3.2mm의 보드 두께. 우리의 실크 스크린 색상 옵션은 흰색, 검은색, 노란색으로 제공됩니다. 우리는 또한 1-6oz에서 구리 두께를 제공합니다. 지불 조건에는 T / T, PayPal,웨스턴 유니온.
지원 및 서비스:
우리는 다층 인쇄 회로 보드 (PCB) 에 대한 기술 지원과 서비스를 제공합니다. 경험 많은 엔지니어와 기술자의 팀은 설계, 조립,그리고 당신의 다층 인쇄 회로 보드의 제조.
우리는 다음과 같은 다양한 인쇄 회로 보드에 대한 포괄적인 설계 및 조립 서비스를 제공하는 데 전문적입니다.
- 고밀도 상호 연결 (HDI) 다층 PCB
- 딱딱하고 유연한 다층 PCB
- 장막과 장막이 있는 다층 PCB
- 고속 디지털 다층 PCB
- RF/마이크로파 다층 PCB
- 고온 다층 PCB
- 고전압 다층 PCB
저희 팀은 FR4, 세라믹, 폴리마이드, 고온 물질을 포함한 다양한 재료로 작업하는 경험을 가지고 있습니다.그리고 최적의 회로 보드 성능을 보장하기 위해 재료 선택에 대한 전문가 조언을 제공할 수 있습니다.
우리는 다양한 서비스를 제공합니다. 스케마 캡처, 레이아웃 디자인, 제조, 조립, 테스트, 검사 등.우리는 또한 설계 및 제조 과정의 모든 단계에서 기술 지원 및 문제 해결을 제공합니다.
우리의 다층 인쇄 회로 보드 기술 지원 및 서비스에 대해 더 많은 것을 배우기 위해 오늘 저희에게 연락하십시오.
포장 및 운송:
다층 인쇄 회로 보드는 다음 지침에 따라 포장 및 배송되어야 합니다.
- 각 보드는 개별적으로 밀폐 된 반 정적 봉지에 보관해야합니다.
- 보드 는 단단 한 고리 박스 에 넣고, 이동 을 막기 위해 거미 가루 를 씌워야 한다.
- 상자에는 제품 이름, 제조업체 및 고객 연락처 정보가 표시되어야 합니다.
- 상자는 테이프로 단단히 봉인되어야 합니다.
- 배송 라벨에는 고객 주소와 연락처가 포함되어야 합니다.
- 상자 는 신뢰할 수 있는 택배 또는 우편 서비스 를 통해 배송 되어야 합니다.
