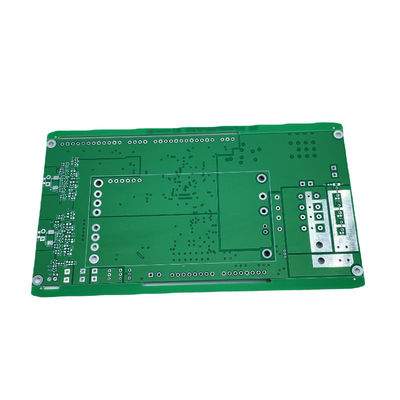

금 도금 다중층 인쇄 회로 기판 1-6oz 구리 두께 0.4-3.2mm 보드 두께
| Place of Origin | China |
|---|---|
| 브랜드 이름 | JIETENG |
| 인증 | ISO/TS16949/RoHS/TS16949 |
| Model Number | PCB circuit board |
| 최소 주문 수량 | 교섭할 수 있습니다 |
| 가격 | negotiable |
| 포장 세부 사항 | 비어 있는 통, 진공포장된 |
| 배달 시간 | 5-8 일로 일합니다 |
| 지불 조건 | 교섭할 수 있습니다 |
| 공급 능력 | 360000 평방미터 / 년 |
무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 솔더 마스크 색 | 녹색이고 푸르, 하얗, 검, 빨갛, 노랗습니다 | 최소 구멍 치수 | 0.2 밀리미터 |
|---|---|---|---|
| 재료 | FR4, 높은 Tg FR4, 고주파, 로저스, 알루미늄 | 최소 선로 폭 / 간격 | 3/3MIL |
| 표면 마감 | HASL, OSP, ENIG, 이머젼 실버, 금 도금법 | 지불조건 | 전신환, 페이팔, 웨스턴 유니온 |
| 실크 스트린 색 | 하얗고 검고 노랗습니다 | 판 두께 | 0.4-3.2mm |
| 강조하다 | 금으로 접힌 다층 인쇄 회로판,1온스 다층 인쇄 회로판,금으로 접힌 다층 PCB판 |
||
제품 설명
제품 설명:
다층 인쇄 회로 보드 (MLPCB) 는 여러 층의 구리 laminated 및 함께 결합으로 설계 된 인쇄 회로 보드 (PCB) 의 유형입니다.그들은 다양한 전자 부품 및 집합에 사용됩니다.MLPCB는 전통적인 단일 층 PCB에 비해 뛰어난 성능, 신뢰성 및 유연성을 제공합니다.또한 설계 및 제조 측면에서 효율성 증가 및 비용 절감MLPCB는 최소 선 너비 / 간격 3/3 밀리, 구리 두께 1-6 온스, 흰색, 검은색, 노란색의 실크 스크린 색상, 최소 구멍 크기는 0.2mm,그리고 HASL (Hot Air Solder Leveling) 의 표면 가공, OSP (Organic Solderability Preservative), ENIG (Electroless Nickel/Immersion Gold), Immersion silver, gold plating (전기 없는 니켈/잠수 금), 잠수 은, 그리고 금 은.
특징:
- 제품 이름:다층 인쇄 회로판
- 솔더 마스크 색상:녹색, 파란색, 흰색, 검은색, 빨간색, 노란색
- 표면 마감:HASL, OSP, ENIG, 몰입 은, 금 접착
- 실크스크린 색상:흰색, 검은색, 노란색
- 구리 두께:1~6온스
기술 매개 변수:
| 매개 변수 | 가치 |
|---|---|
| 소재 | FR4, 고 Tg FR4, 고 주파수, 로저스, 알루미늄 |
| 최소 구멍 크기 | 00.2mm |
| 실크 스크린 색상 | 흰색, 검은색, 노란색 |
| 판 두께 | 00.4-3.2mm |
| 최저선 너비/간격 | 3/3밀리 |
| 계층 번호 | 4-20 |
| 지불 기간 | T/T, 페이팔, 웨스턴 유니온 |
| 솔더 마스크 색상 | 녹색, 파란색, 흰색, 검은색, 빨간색, 노란색 |
| 표면 가공 | HASL, OSP, ENIG, 몰입 은, 금 접착 |
| 구리 두께 | 1~6온스 |
응용 프로그램:
JIETENG의 다층 인쇄 회로 보드는 신뢰할 수 있고 비용 효율적인 솔루션을 찾는 모든 기업이나 개인에게 완벽한 선택입니다.4~20층, 판 두께 0.4-3.2mm, 그것은 쉽게 모든 프로젝트의 요구 사항을 충족 할 수 있습니다. 구리 두께는 1-6oz에서 조정 될 수 있습니다.다양한 용접 마스크 색상을 제공합니다.녹색, 파란색, 흰색, 검은색, 빨간색, 노란색을 포함합니다. 따라서 신뢰할 수 있고 비용 효율적인 솔루션이 필요한 모든 응용 프로그램이나 시나리오에 완벽한 선택입니다.
사용자 정의:
JIETENG에서 사용자 정의 다층 인쇄 회로 보드
당신은 최고 품질과 신뢰할 수있는 다층 인쇄 회로 보드를 찾고 있습니까? JIETENG는 당신에게 최고의 맞춤형 다층 인쇄 회로 보드 솔루션을 제공합니다.
우리의 다층 인쇄 회로 보드는 최소 선 너비 / 3/3 밀리, 구리 두께 1-6 온스, 0.2mm의 최소 구멍 크기로 제공됩니다. 사용 된 재료는 FR4, 고 Tg FR4,높은 주파수표면 마무리 옵션에는 HASL, OSP, ENIG, Immersion Silver 및 Gold Plating이 포함됩니다.
JIETENG의 다층 인쇄 회로 보드는 중국에서 제조되며 내구성과 신뢰성으로 유명합니다.
지원 및 서비스:
우리는 다층 인쇄 회로 보드 (PCB) 에 대한 기술 지원 및 서비스를 제공합니다. 우리의 서비스에는 다음이 포함됩니다.
- 디자인 컨설팅 및 최적화: 경험 많은 엔지니어의 팀은 최고 성능과 신뢰성을 위해 PCB를 설계하는 데 도움이 될 수 있습니다.
- 인쇄 회로 보드 조립: 우리의 경험이 풍부한 기술자는 최고 정확성과 품질로 PCB를 조립 할 수 있습니다.
- 테스트 및 문제 해결: 우리의 전문가 팀은 PCB를 테스트하고 문제 해결하는 데 도움이 될 수 있습니다.
- 수리 및 유지보수: 우리는 당신의 PCB에 대한 수리 및 유지보수 서비스를 제공합니다.
포장 및 운송:
다층 인쇄 회로 보드의 포장 및 운송
다층 인쇄회로판이 안전하고 안전하게 보관되고 포장되고 운송되도록 하기 위해서는 다음의 조치를 취해야 합니다.
- 다층 인쇄 회로 보드의 아래쪽을 덮기 위해 보호판을 사용해야 합니다.
- 다층 인쇄 회로 보드는 반 정적 봉지에 넣어야 합니다.
- 항 정적 봉지는 밀폐되어 ESD 승인된 운송 컨테이너에 배치되어야 합니다.
- ESD가 승인한 운송 컨테이너에는 적절한 운송 정보가 표시되어야 합니다.
- ESD가 승인한 운송 컨테이너는 적절한 완충 물질을 갖춘 더 큰 운송 컨테이너에 배치되어야 합니다.
- 더 큰 운송 컨테이너에는 적절한 운송 정보가 표시되어야 합니다.
- 더 큰 운송 컨테이너는 잘 밀폐되어 목적지로 운송되어야 합니다.
FAQ:
- 질문: 다층 인쇄 회로판이란 무엇인가요?
- A: 다층 인쇄 회로 보드는 다이 일렉트릭 재료와 구리 엽층의 여러 층으로 구성된 회로 보드의 일종으로 보드를 형성하기 위해 함께 라미네이트됩니다.그것은 JIETENG에 의해 제조됩니다 모델 번호 PCB 회로 보드와 중국에서 기원.
- Q: 다층 인쇄 회로 보드의 장점은 무엇입니까?
- A: 다층 인쇄 회로 보드는 설계에서 더 많은 유연성, 더 높은 밀도, 향상 된 전기 성능 및 더 작은 보드 크기를 제공합니다.
- 질문: 다층 인쇄 회로판 을 만드는 데 어떤 재료 를 사용 합니까?
- A: 다층 인쇄 회로 보드를 만드는 데 사용되는 재료는 일반적으로 구리, 라미네트 재료 및 용매 마스크가 포함됩니다.
- Q: 다층 인쇄 회로판은 어떻게 제조됩니까?
- A: 다층 인쇄 회로판 은 여러 층 의 다이 일렉트릭 물질 과 구리 필름 을 함께 겹쳐서 구멍 을 뚫고 구리로 덮어서 제조 됩니다.보드에는 원치 않는 구리를 제거하기 위해 화학 물질이 새겨져 있습니다., 그리고 솔더 마스크는 보드를 완료하기 위해 적용됩니다.
- Q: 다층 인쇄 회로 보드의 응용 프로그램은 무엇입니까?
- A: 다층 인쇄 회로 보드는 소비자 전자제품, 자동차, 의료 및 산업 장비 등 다양한 응용 분야에서 널리 사용됩니다.
