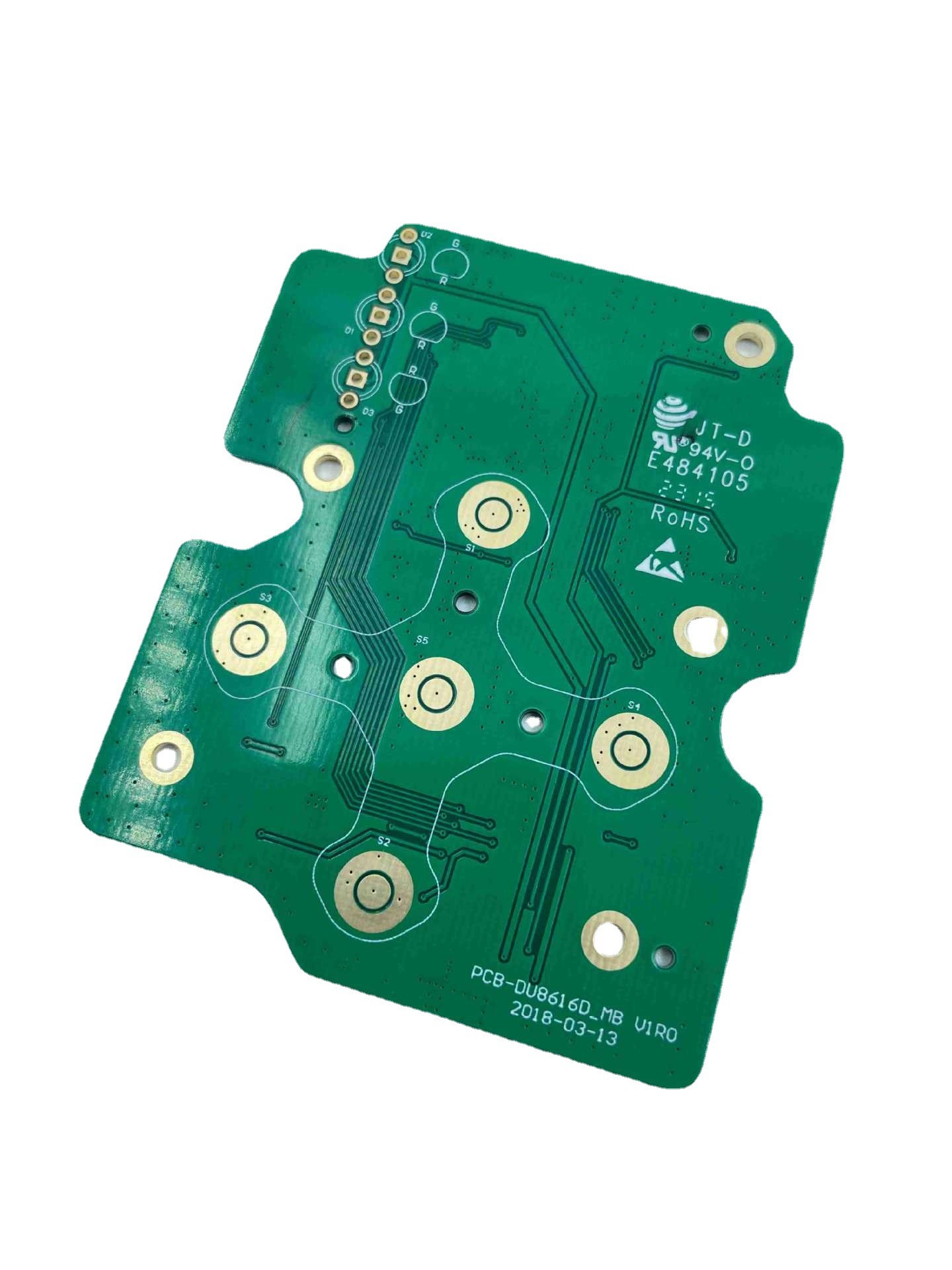

로저스의 표면적으로 FR4 다층 인쇄 회로 보드 침지 금
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | JIETENG |
| 인증 | ISO/TS16949/RoHS/TS16949 |
| 모델 번호 | FR4 |
| 최소 주문 수량 | 교섭할 수 있습니다 |
| 가격 | negotiable |
| 포장 세부 사항 | 비어 있는 통, 진공포장된 |
| 배달 시간 | 5-8 일로 일합니다 |
| 지불 조건 | 교섭할 수 있습니다 |
| 공급 능력 | 360000 평방미터 / 년 |
무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 강조하다 | FR4 다층 인쇄 회로 보드,무독성 다층 인쇄 회로 보드,무독성 4 층 PCB 보드 |
||
|---|---|---|---|
제품 설명
로저스 4350 플레이트 4 층 보드의 표면적으로 침지 금
몰입 골드 피니쉬와 로저스 4350 4 층 이사회에 관한 몇몇 세부사항이 여기 있습니다 :
이사회는 로저스 4350 재료, 그것의 우수한 열과 역학적 성질로 유명한 고성능 박판 제품으로부터 만들어집니다. 로저스 4350은 일반적으로 고주파 주파수와 마이크로파회로와 같은 고주파 응용 분야에서 사용됩니다.
이사회는 포 레이어를 가지고 있으며, 그것이 그것이 절연층으로 분리된 전도성 소재의 4 층을 가지고 있다는 것을 의미합니다. 4 층 보드는 일반적으로 이층 이사회 보다 더 높은 복잡성을 요구하여 애플리케이션에서 사용됩니다.
이사회는 납땜을 위해 완벽한 평평하고 균일면을 제공하는 마무리인 몰입 골드 피니쉬를 가지고 있습니다. 몰입 금 표면은 또한 산화와 부식에게서 이사회 위의 구리 트레이스를 보호합니다.
이사회가 고성능과 신뢰성을 요구하는 고주파 응용 분야를 위해 설계되는 것을 몰입 골드 피니쉬와 로저스 4350 물질의 조합은 나타냅니다.
| 항목 | 역량 |
| 기재 | FR-4, 높은 TG FR-4, 무독성 물질, CEM-3,CEM-1, PTFE, 로저스, 아를롱, 타코닉, 알루미늄 베이스, 테플론, PI, 기타 등등 |
| 레이어 | 1-60 |
| 끝난 내부 / 외부 구리 두께 | 0.5-6OZ |
| 마감판 두께 | 0.2-7.0mm (≤0.2mm HASL을 위해 검토),≤0.4mm을 필요로 합니다 |
| 이사회 thickness≤1.0mm : +/-0.1mm 1Board thickness>2.0mm : +/-8% |
|
| 맥스 패널 사이즈 | ≤2sidesPCB : 600*1500mm 다층 인쇄 회로 기판 : 500*1200mm |
| 민 도체선 폭 / 간격 | 인너 레이어 : ≥3/3mil 외층 : ≥3.5/3.5mil |
| 민 구멍 치수 | 가공 홀 : 0.15 밀리미터 레이저홀 : 0.1 밀리미터 |
| 드릴링 정확성 : 첫번째 드릴링 첫번째 드릴링 : 1 밀리리터 두번째 드릴링 : 4 밀리리터 |
|
| 뒤틀림 | 이사회 thickness≤0.79mm : β≤1.0% 0.80≤Board thickness≤2.4mm : β≤0.7% 이사회 thickness≥2.5mm : β≤0.5% |
| 제어된 임피던스 | +/- 5 % Ω(<50> |
| 종횡비 | 15:01 |
| 민 용접용 링 | 4 밀리리터 |
| 민 솔더 마스크 다리 | ≥0.08mm |
| 바이아스 역량을 메우기 | 0.2-0.8mm |
| 홀 허용한도 | PTH : +/-3mil NPTH : +/-2mil |
| 개요 프로필 | Rout/ V-cut/ Bridge/ 인지 홀 |
| 솔더 마스크 색 | 녹색이고 노랗, 검, 푸르, 빨갛, 하얗, 광택이 없는 녹색 |
| 성분 표시 색 |
하얗고 노랗고 검습니다
|
센즈헨 지에텡 회로 Co., Ltd．는 센즈헨, 중국에 위치한 프린터 배선 기판 (PCB) 제조사입니다. 회사는 인더스트리얼, 자동차, 텔레콤과 가전제품을 포함하는 앱의 넓은 범위에 대해 고품질 PCB의 생산을 전문으로 합니다.
회사는 고온, 고주파와 다른 요구가 지나친 응용을 위한 전문화된 PCB와 더불어, 단일면, 이중의 측면을 가지고 다층 피씨비를 포함하여 다양한 PCB 솔루션을 제공합니다. 우리는 또한 표면 제조, 솔더 마스크 앱과 스크린 인쇄와 같은 부가 서비스를 제공합니다.
센즈헨 지에텡 회로 Co., Ltd．는 품질과 혁신에 전념하고, 회사가 첨단 제조업 장비를 이용하고 그들의 PCB를 보증하기 위한 기술이 가장 높은 표준을 충족시킵니다. 숙련된 엔지니어들과 기술자들의 팀과 함께, 우리는 우리의 PCBs가 그들의 특정 요구 사항을 충족시킨다는 것을 보증하기 위해 밀접하게 우리의 고객들과 함께 일합니다.
품질에 대한 그것의 갱신 뿐 아니라 회사는 큰 강조를 고객 서비스에 둡니다. 우리는 설계부터 배달까지 인쇄 회로 기판 제조 공정 전체에 걸쳐 개별적 솔루션과 지원을 제공하기 위해 밀접하게 고객들과 함께 일합니다.
