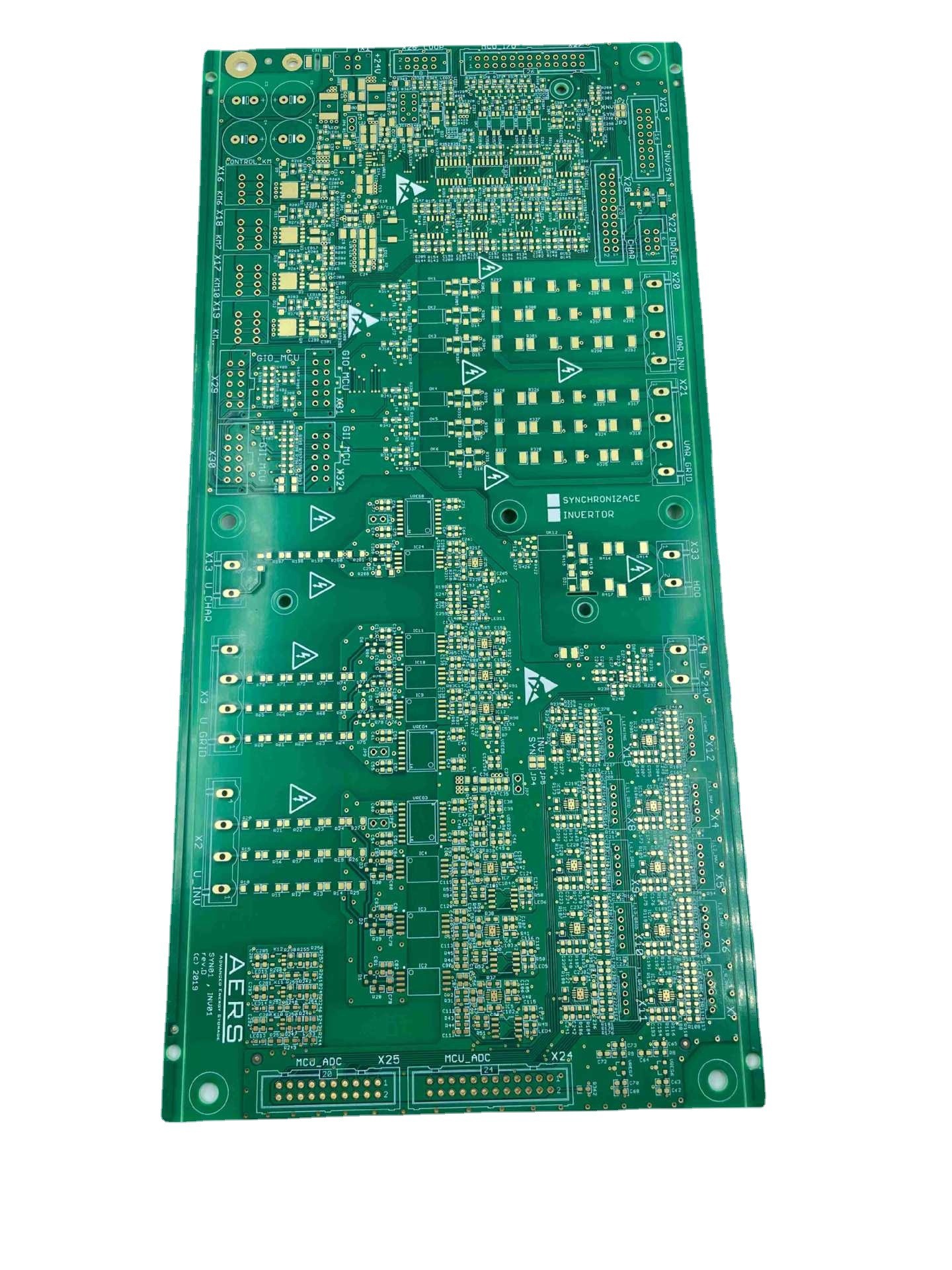

두께 1.6 밀리미터 FR4 물질 2 층 PCB 보드 그린 솔더 마스크
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | JIETENG |
| 인증 | ISO/TS16949/RoHS/TS16949 |
| 모델 번호 | FR4 |
| 최소 주문 수량 | 교섭할 수 있습니다 |
| 가격 | negotiable |
| 포장 세부 사항 | 비어 있는 통, 진공포장된 |
| 배달 시간 | 5-8 일로 일합니다 |
| 지불 조건 | 교섭할 수 있습니다 |
| 공급 능력 | 360000 평방미터 / 년 |
무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 구리 두께 | 1 온스 | 레이어 | 2 |
|---|---|---|---|
| 재료 | FR4 | 민 구멍 치수 | 0.2 밀리미터 |
| 민 행간 | 0.1 밀리미터 | 민 선 폭 | 0.1 밀리미터 |
| 외형 공차 | +/-0.2mm | 실크 스트린 색 | 백색 |
| 솔더 마스크 색 | 그린 | 두께 | 1.6mm |
| 타입 | 다층 인쇄 회로 보드 | ||
| 강조하다 | FR4 물질 2 층 PCB 보드,두께 1.6 밀리미터 2 층 PCB 보드,TS16949 다층 인쇄 회로 보드 |
||
제품 설명
FR4 2 층 이사회, 솔더 마스크 그린오일, 표면 침지 금
녹색 솔더 마스크와 표면 침지 금과 FR4 2 층 이사회에 관한 몇몇 세부사항이 여기 있습니다 :
이사회는 넓게 PCB 제조에서 사용되는 공통 글래스 강화 에폭시 적층체 재료인 FR4 재료로 만들어집니다.
이사회는 이층을 가지고 있으며, 그것이 그것이 절연층으로 분리된 전도성 소재의 이층을 가지고 있는 것을 의미합니다. 이층 위원회는 더 단순한 회로에서 또는 비용이 관심인 곳에서 종종 사용됩니다.
이사회는 구리 트레이스를 보호하고 쇼트 상태를 방지하기 위해 이사회에 적용되는 일종의 보호용 코팅인 녹색 솔더 마스크를 가지고 있습니다. 청색은 표준 색이 PCB 제작에 사용했다는 것 입니다.
이사회는 납땜에게 평평하고 균일면 이상을 제공하는 일종의 표면가공도인 표면 몰입 골드 피니쉬를 가지고 있습니다. 몰입 골드 피니쉬는 또한 산화와 부식에게서 이사회 위의 구리 트레이스를 보호합니다.
전체적으로, 녹색 솔더 마스크와 표면 침지 금과 이 FR4 2 층 위원회는 단일 회로를 위해 또는 비용이 관심인 곳에서 설계되는 표준 기판입니다. 이사회는 구리 트레이스를 보호하기 위해 녹색 솔더 마스크로 코팅되었고, 외부 접속부에게 믿을 만하고 내부식인 접촉면을 제공하기 위해 몰입 금 표면으로 끝났습니다.
| 항목 | 역량 |
| 기재 | FR-4, 높은 TG FR-4, 무독성 물질, CEM-3,CEM-1, PTFE, 로저스, 아를롱, 타코닉, 알루미늄 베이스, 테플론, PI, 기타 등등 |
| 레이어 | 1-60 |
| 끝난 내부 / 외부 구리 두께 | 0.5-6OZ |
| 마감판 두께 | 0.2-7.0mm (≤0.2mm HASL을 위해 검토),≤0.4mm을 필요로 합니다 |
| 이사회 thickness≤1.0mm : +/-0.1mm 1Board thickness>2.0mm : +/-8% |
|
| 맥스 패널 사이즈 | ≤2sidesPCB : 600*1500mm 다층 인쇄 회로 기판 : 500*1200mm |
| 민 도체선 폭 / 간격 | 인너 레이어 : ≥3/3mil 외층 : ≥3.5/3.5mil |
| 민 구멍 치수 | 가공 홀 : 0.15 밀리미터 레이저홀 : 0.1 밀리미터 |
| 드릴링 정확성 : 첫번째 드릴링 첫번째 드릴링 : 1 밀리리터 두번째 드릴링 : 4 밀리리터 |
|
| 뒤틀림 | 이사회 thickness≤0.79mm : β≤1.0% 0.80≤Board thickness≤2.4mm : β≤0.7% 이사회 thickness≥2.5mm : β≤0.5% |
| 제어된 임피던스 | +/- 5 % Ω(<50> |
| 종횡비 | 15:01 |
| 민 용접용 링 | 4 밀리리터 |
| 민 솔더 마스크 다리 | ≥0.08mm |
| 바이아스 역량을 메우기 | 0.2-0.8mm |
| 홀 허용한도 | PTH : +/-3mil NPTH : +/-2mil |
| 개요 프로필 | Rout/ V-cut/ Bridge/ 인지 홀 |
| 솔더 마스크 색 | 녹색이고 노랗, 검, 푸르, 빨갛, 하얗, 광택이 없는 녹색 |
| 성분 표시 색 | 하얗고 노랗고 검습니다 |
| 표면 처리 | OSP : 0.2-0.5um HASL : 2-40um 무연성 HASL : 2-40um ENIG : Au 1-10U " ENEPIG : PB 2-5U / Au 1-8U 침적식 주석 :0.8-1.5um 이머젼 실버 : 0.1-1.2um 벗길 수 있는 푸른 마스크 탄소 잉크 금 도금법 : Au 1-150U " |
| E-테스트 | 날아다니는 탐침 테스터 : 0.4-6.0mm, 최대 19.6*23.5inch |
| 민 테스트 패드에서부터 보드 에지까지 스페이스를 두는 것 : 0.5 밀리미터 | |
| 민 전도성 저항 : 5 Ω | |
| 맥스 절연 저항 : 250 MΩ | |
| 맥스 시험 전압 : 500 Ｖ | |
| 민 테스트 패드 지름 : 6 밀리리터 | |
| 간격을 패드를 대기 위한 민 테스트 패드 : 10 밀리리터 | |
|
맥스 테스트 전류 : 200 마
|
센즈헨 지에텡 회로 Co., Ltd．는 자질과 혁신에 대한 강력한 초점과 믿을 만하고 평판이 좋은 PCB 제조입니다. 회사는 첨단 제조업 장비를 이용하고 그것의 PCB를 보증하기 위한 기술이 가장 높은 표준을 충족시킵니다. 회사는 우리의 PCBs가 그들의 특정 요구 사항을 충족시키는 것을 보증하기 위해 밀접하게 고객들과 함께 일하는 숙련된 엔지니어들과 기술자들 로 이루어진 팀을 있습니다.
따라서 품질에 그것의 갱신과 함께, 회사는 또한 우수 고객 서비스를 제공하는 것에 전념합니다. 제톤 회로 Co., Ltd．는 설계부터 배달까지 전체 인쇄 회로 기판 제조 공정 전체에 걸쳐 특정 개인 앞 솔루션과 지원을 제공하기 위해 밀접하게 고객들과 함께 일합니다.
