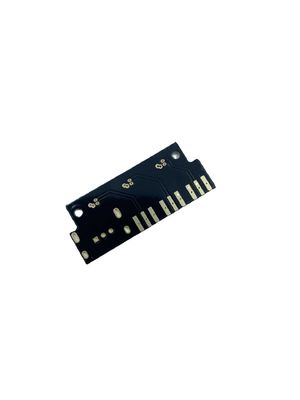

6L 2OZ 다층 인쇄 회로 보드, FR4 TG150 6 층 Pcb 녹색 솔더 마스크
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | JIETENG |
| 인증 | ISO/TS16949/RoHS/TS16949 |
| 모델 번호 | FR4 |
| 최소 주문 수량 | 교섭할 수 있습니다 |
| 가격 | negotiable |
| 포장 세부 사항 | 비어 있는 통, 진공포장된 |
| 배달 시간 | 5-8 일로 일합니다 |
| 지불 조건 | 교섭할 수 있습니다 |
| 공급 능력 | 150000 평방미터 / 년 |
무료 샘플 및 쿠폰을 원하시면 저에게 연락하십시오.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 판 두께 | 0.2mm-4.5mm | 구리 두께 | 1 온스 |
|---|---|---|---|
| 기재 | FR-4 | 표면 마감 | HASL, ENIG, OSP, HASL 무연성, 침지 금 |
| 층수 | 6 층 | 최대 PCB 사이즈 | 1200x 500 밀리미터 |
| 강조하다 | FR4 TG150 다층 인쇄 회로 보드,6L 다층 인쇄 회로 보드,녹색 솔더 마스크 6 층 Pcb |
||
제품 설명
6L 2OZ 다층 인쇄 회로 보드 FR4 TG150 6 층 Pcb 녹색 솔더 마스크
6L 2OZ 다층 인쇄 회로 보드 (PCB)는 외부 구리 막이 2 온스의 두께를 가진 기판 물질과 구리 트레이스의 6 층과 PCB를 언급합니다. 더 두꺼운 구리 막은 고전류 적용에 적합한 그와 같은 PCB를 만드는 더 좋은 방열을 제공합니다.
FR4 TG150은 일종의 기판 물질이 일반적으로 PCB의 제조에 사용했다는 것 입니다. 기계적 전기적 성질을 잃지 않고 운영 동안 고온에 견딜 수 있는 것을 나타내면서, 그것은 150' Ｃ의 유리 전이 온도 (Tg)를 가지고 있습니다. 이것은 그것을 고온 적용의 용도에 적합하게 합니다.
녹색 솔더 마스크는 PCB의 표면에 구리 트레이스와 패드에 적용되는 일종의 표면가공도입니다. 그것은 산화와 다른 부식형태에 대한 보호를 제공하고 또한 집회 동안 더 팔리는 가교를 방지하는 것을 돕습니다.
고전류와 고온 적용을 포함하여 FR4 TG150 재료와 녹색 솔더 마스크와 6L 2OZ 다층 인쇄 회로 보드는 신청서들의 넓은 범위에 대해 적당한 고성능 PCB입니다. 특정 성능과 PCB의 상술은 제조와 애플리케이션을 위한 특정 요구 사항에 의존할 것입니다.
| 스텐실 사이즈 | 736x736mm |
| 최소 IC 피치' | 0.2 밀리미터 |
| 최대 PCB 사이즈 | 1200x 500 밀리미터 |
| 최소 PCB 두께 | 0.25 밀리미터 |
| 최소 칩 사이즈 | 0201 (0.2x0.1)/0603 (0.6 Ｘ 0.3 밀리미터) |
| 최대 BGA 사이즈 | 74x74mm |
| BGA 볼 피치 | 1.00 밀리미터 (최소인), 3.00 밀리미터 (최대) |
| BGA 볼 직경 | 0.40 밀리미터 (최소인), 1.00 밀리미터 (최대) |
| QFP 리드 피치 | 0.38 밀리미터 (최소인), 2.54 밀리미터 (최대) |
| 음량 | 적은 양 생산량 저비용 첫 번째 물품에 대한 한 조각은 공정 배달을 구축합니다 |
| 집합 형태 | 한 개이거나 두배인 표면 탑재(SMT) 집회 더블딥 집회 혼합된 (탑재와 관통 홀을 포장하세요) 기술은 배치 케이블 조립을 측면을 댔습니다 |
| 성분 타입 | 부동태 부품 : 설계 검토 볼 그리드 배열(BGA)로 0201 0402개 패키지만큼 작습니다 : .5mm 피치 |
| 부품 조달 | 위임된 (당신이 부분을 공급합니다) 교도관 (우리는 부분을 공급합니다) 당신이 약간의 부분을 공급합니다, 우리가 나머지를 행합니다 |
| 땜납식 | 순응한 납을 첨가한 무연 / ROHS |
센즈헨 지에텡 회로 Co., Ltd．는 전문적 회로판 제조사입니다. 회사는 앱의 넓은 범위에 대해 고급 품질 PCB의 생산에 수년 동안 PCB 제조업에 있었습니다
